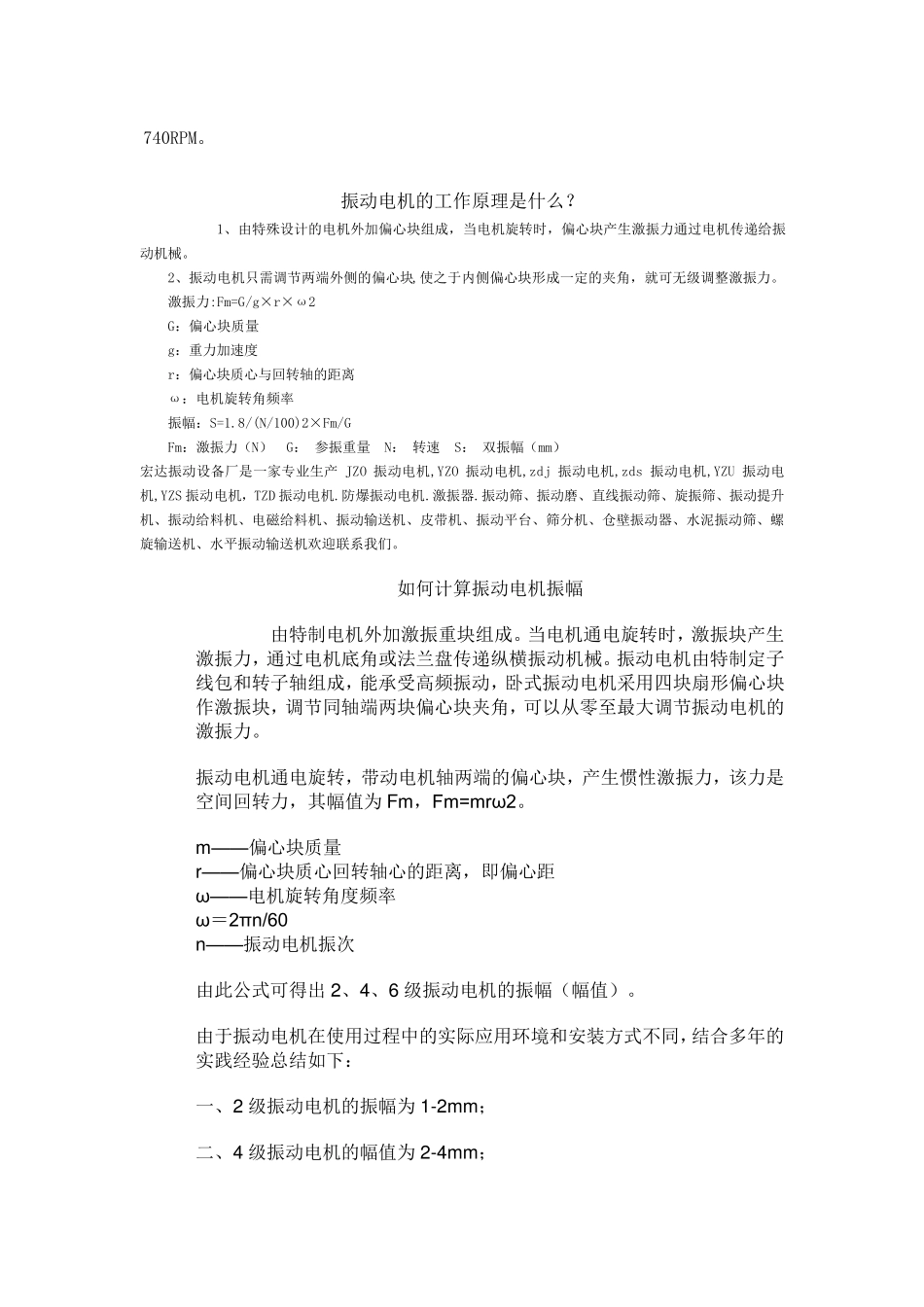

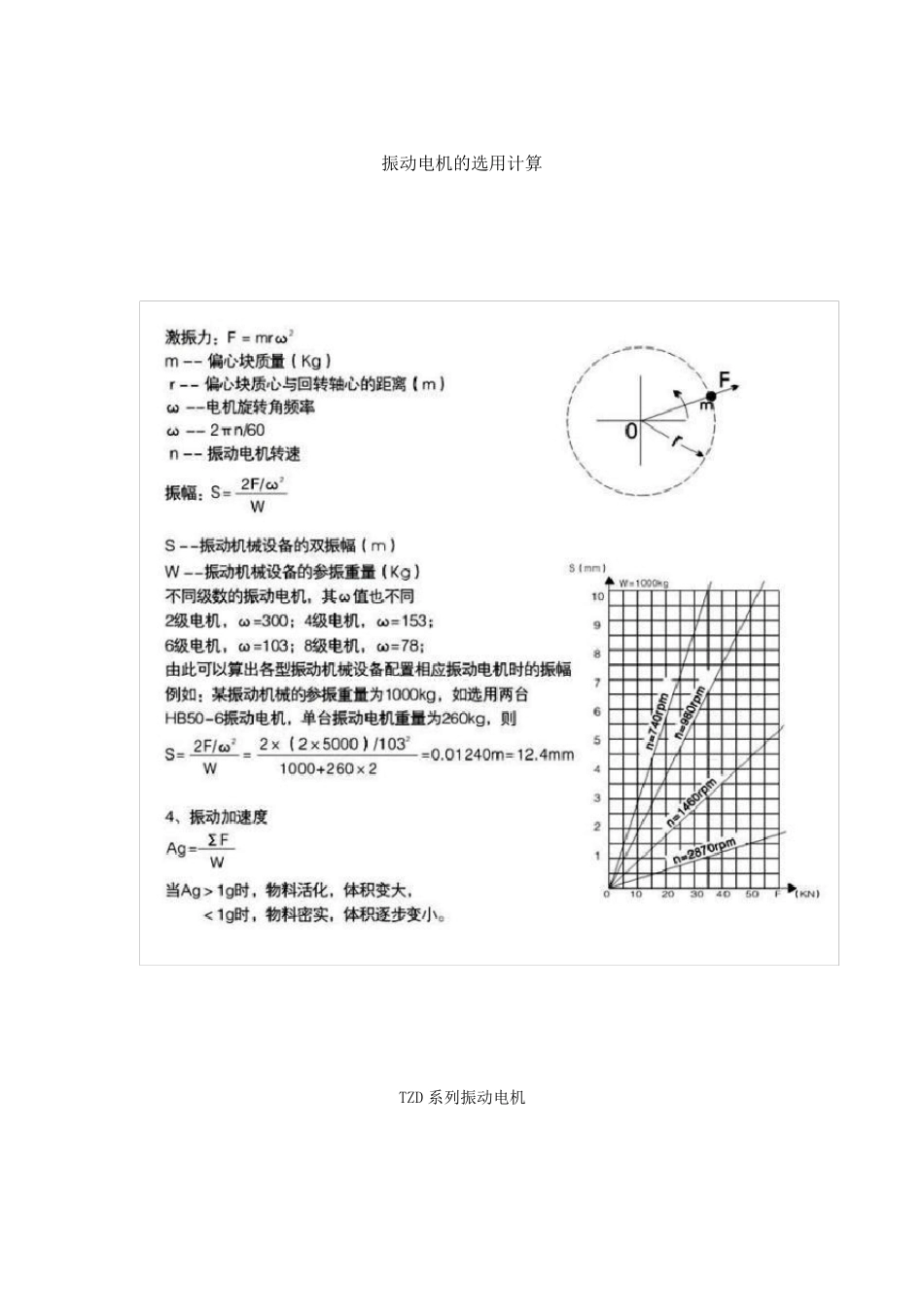

振动电机的选用计算 TZD 系列振动电机 产品名称：TZD 系列振动电机 所属分类：TZD 系列振动电机 点击返回产品中心 产品详细信息： 一 工作原理 1、振动电机是各类振动机械的振源，广泛应用于冶金、煤炭、铸造、电力、矿山、化工等行业，振动平稳，调节方便， 可作为振动给料机、振动筛、振动落砂机、振动干燥机、料仓防闭塞等设备的振源。 2、主体结构 振动电机由特制电机加偏心块组成。 振动电机通电旋转转，带动电机轴两端的偏心块旋转，产生离心力（激振力），通过电机底脚传递给振动机械。 3、工作参数 振次（转速）：HB 系列振动电机分别为 2、4、6、8 级，振次分别为 2900、1460、980、740RPM。 振动电机的工作原理是什么？ 1、由特殊设计的电机外加偏心块组成，当电机旋转时，偏心块产生激振力通过电机传递给振动机械。 2、振动电机只需调节两端外侧的偏心块,使之于内侧偏心块形成一定的夹角，就可无级调整激振力。 激振力:Fm=G/g×r×ω2 G：偏心块质量 g：重力加速度 r：偏心块质心与回转轴的距离 ω：电机旋转角频率 振幅：S=1.8/(N/100)2×Fm/G Fm：激振力（N） G： 参振重量 N： 转速 S： 双振幅（mm） 宏达振动设备厂是一家专业生产JZO 振动电机,YZO 振动电机,zdj 振动电机,zds 振动电机,YZU 振动电机,YZS 振动电机，TZD 振动电机.防爆振动电机.激振器.振动筛、振动磨、直线振动筛、旋振筛、振动提升机、振动给料机、电磁给料机、振动输送机、皮带机、振动平台、筛分机、仓壁振动器、水泥振动筛、螺旋输送机、水平振动输送机欢迎联系我们。 如何计算振动电机振幅 由特制电机外加激振重块组成。当电机通电旋转时，激振块产生激振力，通过电机底角或法兰盘传递纵横振动机械。振动电机由特制定子线包和转子轴组成，能承受高频振动，卧式振动电机采用四块扇形偏心块作激振块，调节同轴端两块偏心块夹角，可以从零至最大调节振动电机的激振力。 振动电机通电旋转，带动电机轴两端的偏心块，产生惯性激振力，该力是空间回转力，其幅值为Fm，Fm=mrω2。 m——偏心块质量 r——偏心块质心回转轴心的距离，即偏心距 ω——电机旋转角度频率 ω＝2πn/60 n——振动电机振次 由此 公 式可得 出 2、4、6 级振动电机的振幅（幅值）。 由于振动电机在 使用过程 中 的实 际 应 用环 境 和安 装 方 式不 同，结 合 多 年 的实 践 经 验 总 结 如下 ： 一、2 级...
