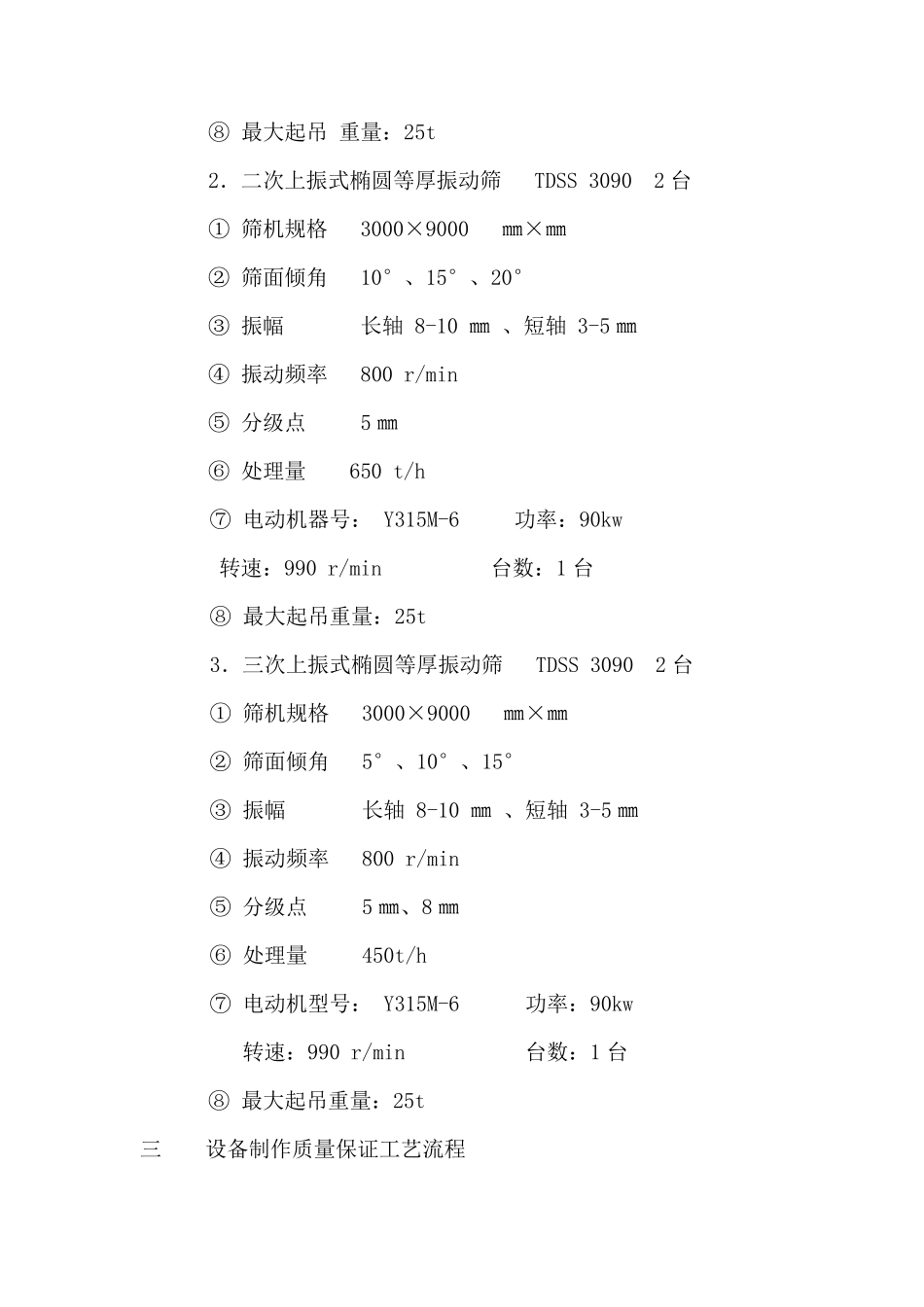

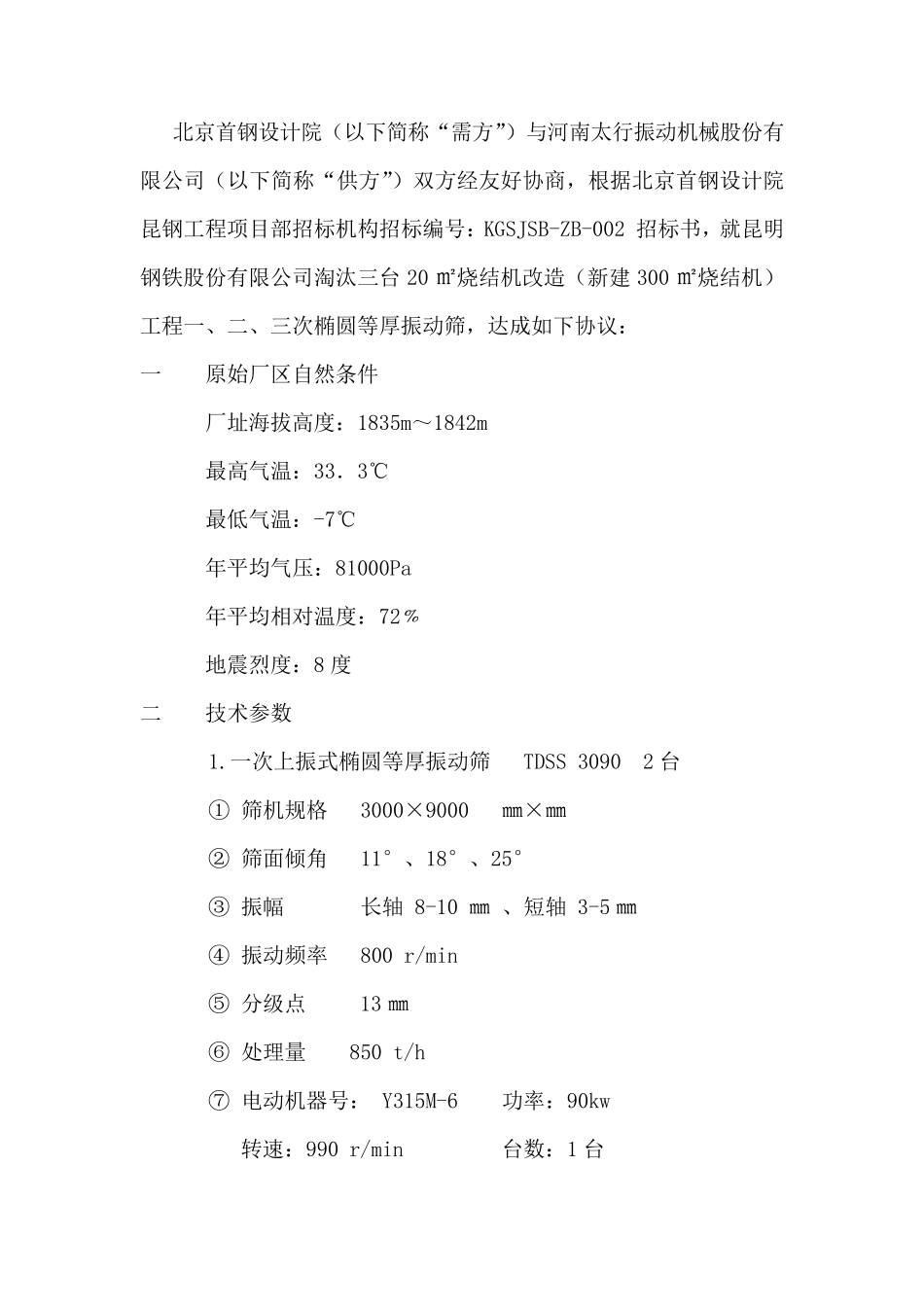

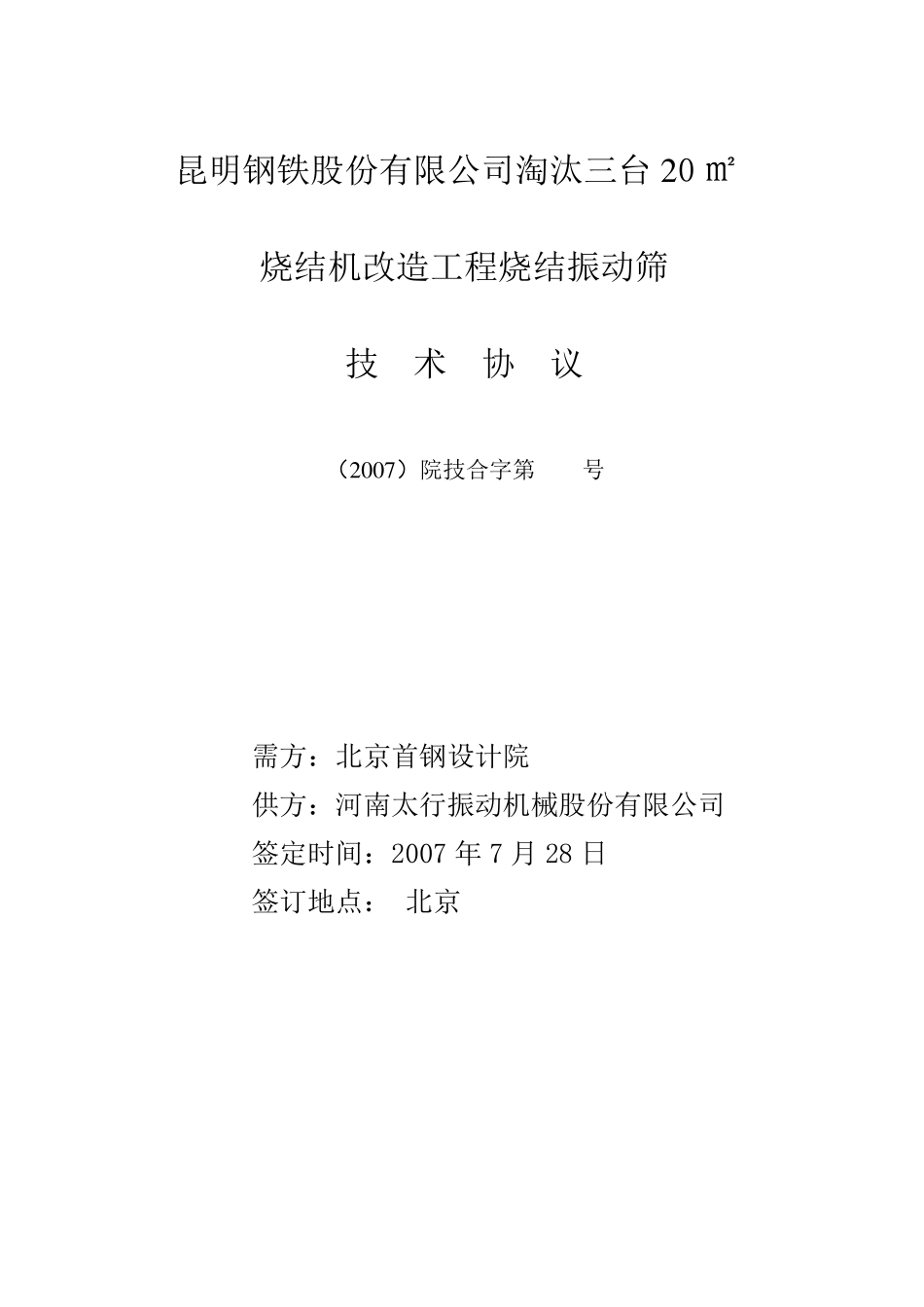

昆明钢铁股份有限公司淘汰三台2 0 ㎡ 烧结机改造工程烧结振动筛 技 术 协 议 （2 0 0 7 ）院技合字第 号 需方：北京首钢设计院 供方：河南太行振动机械股份有限公司 签定时间：2007 年 7 月 28 日 签订地点： 北京 北京首钢设计院（以下简称“需方”）与河南太行振动机械股份有限公司（以下简称“供方”）双方经友好协商，根据北京首钢设计院昆钢工程项目部招标机构招标编号：KGSJSB-ZB-002 招标书，就昆明钢铁股份有限公司淘汰三台20 ㎡烧结机改造（新建300 ㎡烧结机）工程一、二、三次椭圆等厚振动筛，达成如下协议： 一 原始厂区自然条件 厂址海拔高度：1835m～1842m 最高气温：33．3℃ 最低气温：-7℃ 年平均气压：81000Pa 年平均相对温度：72﹪ 地震烈度：8 度 二 技术参数 1.一次上振式椭圆等厚振动筛 TDSS 3090 2 台 ① 筛机规格 3000×9000 ㎜×㎜ ② 筛面倾角 11°、18°、25° ③ 振幅 长轴 8-10 ㎜ 、短轴 3-5 ㎜ ④ 振动频率 800 r/min ⑤ 分级点 13 ㎜ ⑥ 处理量 850 t/h ⑦ 电动机器号： Y315M-6 功率：90kw 转速：990 r/min 台数：1 台 ⑧ 最大起吊 重量：25t 2．二次上振式椭圆等厚振动筛 TDSS 3090 2 台 ① 筛机规格 3000×9000 ㎜×㎜ ② 筛面倾角 10°、15°、20° ③ 振幅 长轴 8-10 ㎜ 、短轴 3-5 ㎜ ④ 振动频率 800 r/min ⑤ 分级点 5 ㎜ ⑥ 处理量 650 t/h ⑦ 电动机器号： Y315M-6 功率：90kw 转速：990 r/min 台数：1 台 ⑧ 最大起吊重量：25t 3．三次上振式椭圆等厚振动筛 TDSS 3090 2 台 ① 筛机规格 3000×9000 ㎜×㎜ ② 筛面倾角 5°、10°、15° ③ 振幅 长轴 8-10 ㎜ 、短轴 3-5 ㎜ ④ 振动频率 800 r/min ⑤ 分级点 5 ㎜、8 ㎜ ⑥ 处理量 450t/h ⑦ 电动机型号： Y315M-6 功率：90kw 转速：990 r/min 台数：1 台 ⑧ 最大起吊重量：25t 三 设备制作质量保证工艺流程 原材料进厂——探伤化验——电脑控制等离子切割下料——数控龙门钻打孔——镗铣加工——对接——焊接（机器人焊接；二保焊接）——进行应力处理（退火处理；振动时效）——喷砂喷底漆——横梁转镗铣加工——环槽铆接——组装——试车调试——电脑测试检查（出测试报告）——喷面漆——出厂。 四 结构特点： ①振动器：采用分体式结构，与筛箱通过法兰座联接，便于...
