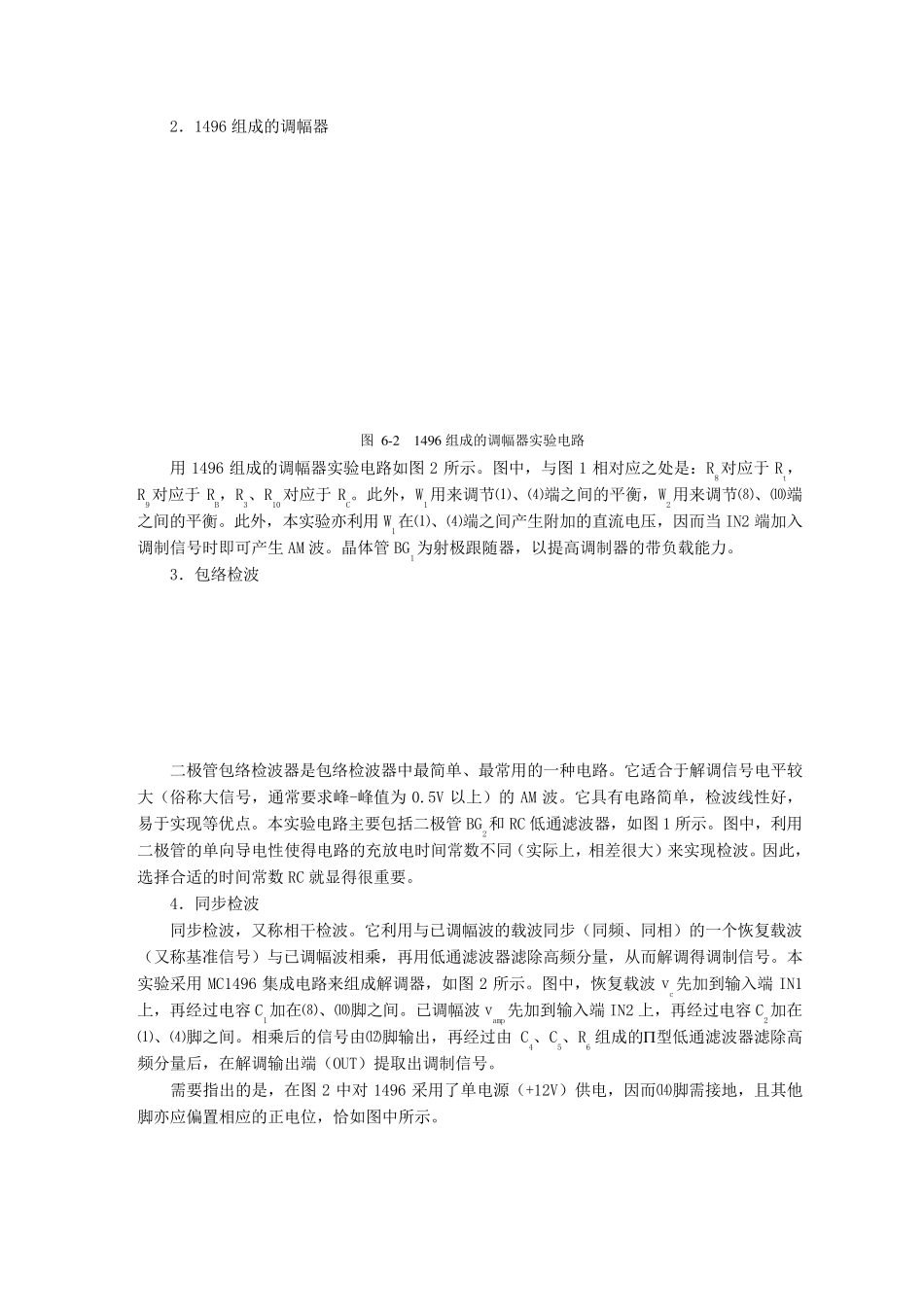

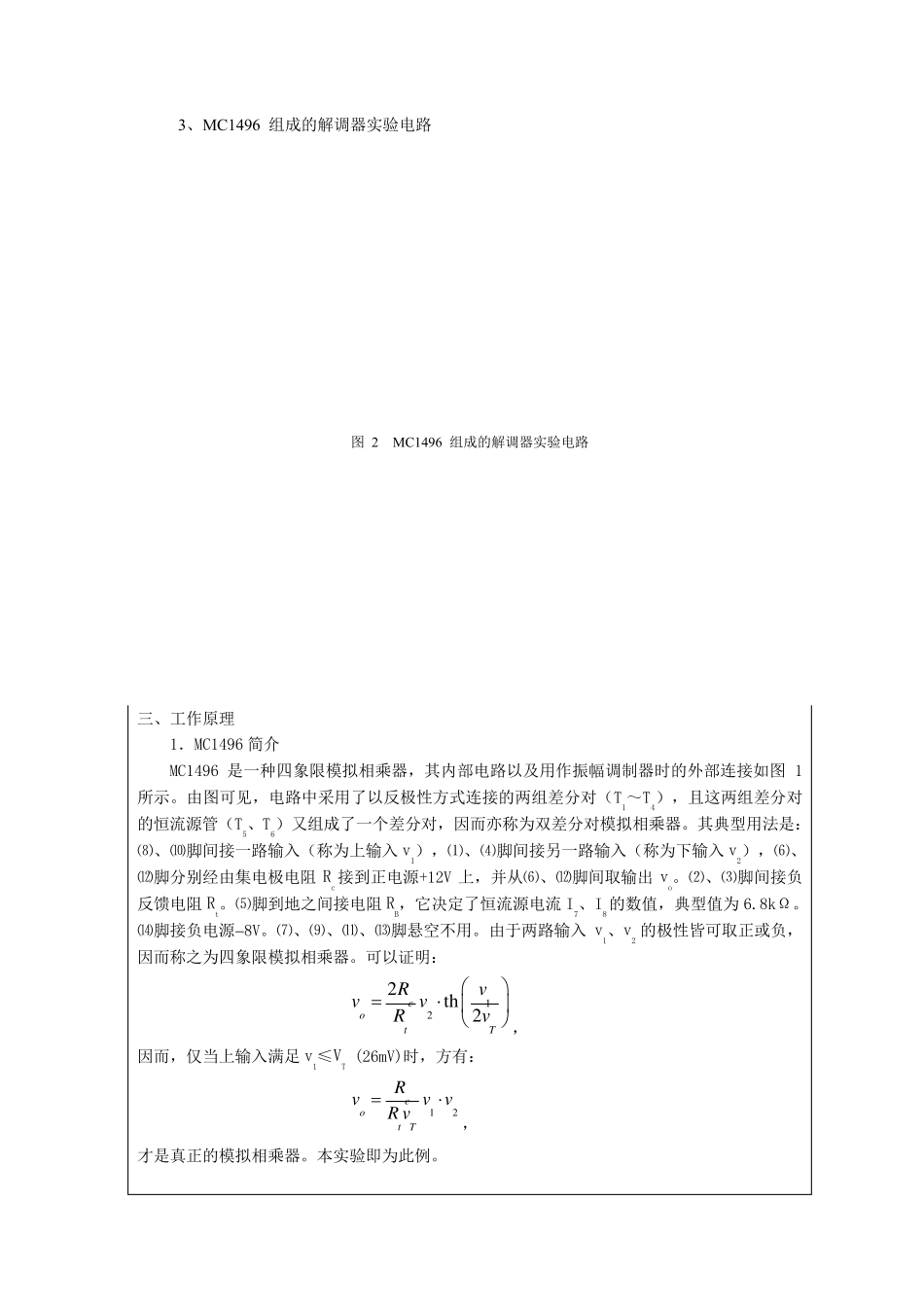

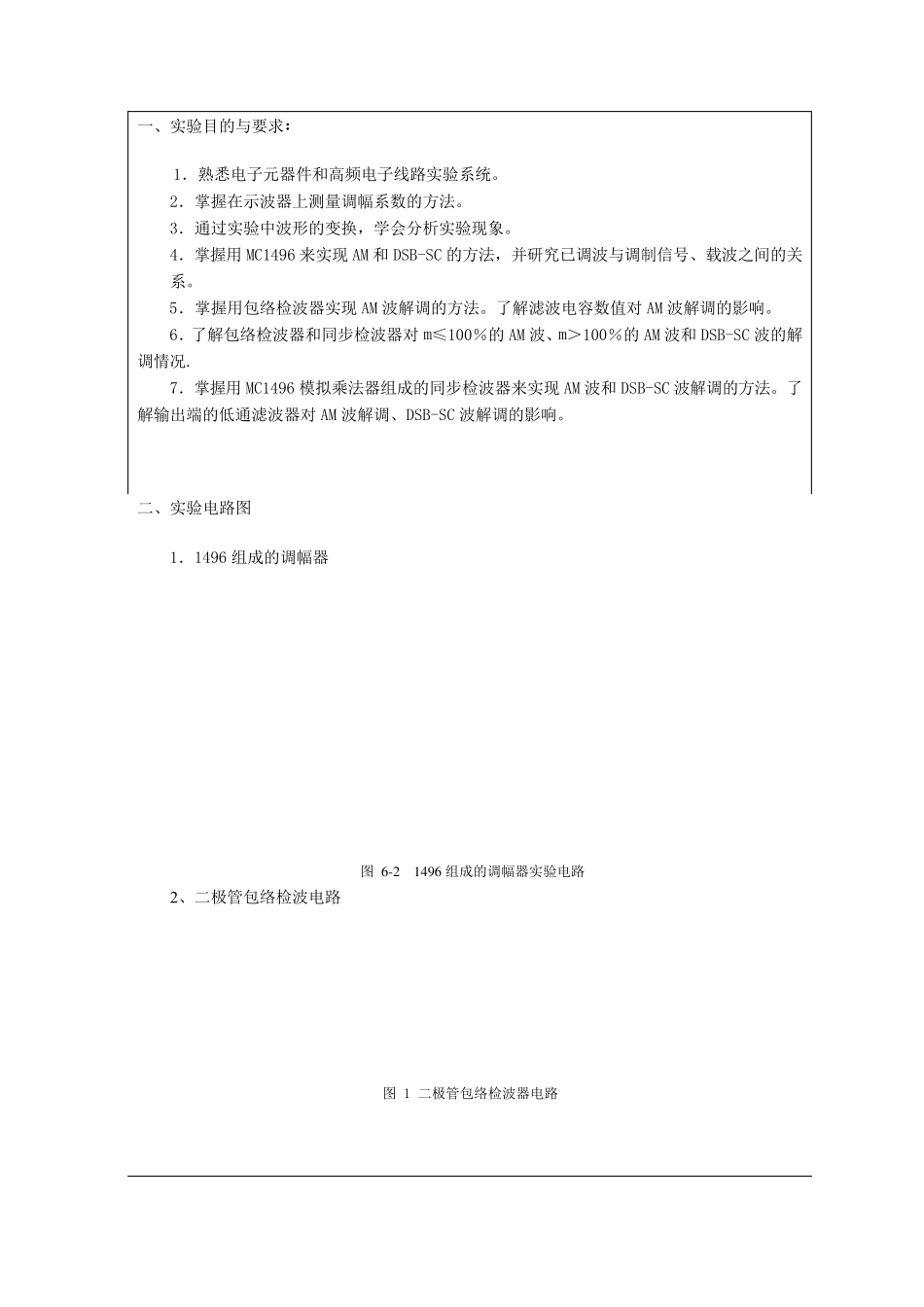

一、实验目的与要求： 1．熟悉电子元器件和高频电子线路实验系统。 2．掌握在示波器上测量调幅系数的方法。 3．通过实验中波形的变换，学会分析实验现象。 4．掌握用MC1496 来实现AM 和DSB-SC 的方法，并研究已调波与调制信号、载波之间的关系。 5．掌握用包络检波器实现AM 波解调的方法。了解滤波电容数值对AM 波解调的影响。 6．了解包络检波器和同步检波器对m≤100％的AM 波、m＞100％的AM 波和DSB-SC 波的解调情况. 7．掌握用MC1496 模拟乘法器组成的同步检波器来实现AM 波和DSB-SC 波解调的方法。了解输出端的低通滤波器对AM 波解调、DSB-SC 波解调的影响。 二、实验电路图 1．1496 组成的调幅器 2 、二极管包络检波电路 图 1 二极管包络检波器电路 图 6 -2 1 4 9 6 组成的调幅器实验电路 3、M C1496 组成的解调器实验电路 图 2 M C1496 组成的解调器实验电路 三、工作原理 1．MC1496 简介 MC1496 是一种四象限模拟相乘器，其内部电路以及用作振幅调制器时的外部连接如图1所示。由图可见，电路中采用了以反极性方式连接的两组差分对（T1～T4），且这两组差分对的恒流源管（T5、T6）又组成了一个差分对，因而亦称为双差分对模拟相乘器。其典型用法是： ⑻、⑽脚间接一路输入（称为上输入v1），⑴、⑷脚间接另一路输入（称为下输入v2），⑹、⑿脚分别经由集电极电阻Rc接到正电源+12V 上，并从⑹、⑿脚间取输出vo。⑵、⑶脚间接负反馈电阻Rt。⑸脚到地之间接电阻RB，它决定了恒流源电流I7、I8的数值，典型值为6.8kΩ。⒁脚接负电源8V。⑺、⑼、⑾、⒀脚悬空不用。由于两路输入v1、v2 的极性皆可取正或负，因而称之为四象限模拟相乘器。可以证明： 122th 2cotTRvvvRv ， 因而，仅当上输入满足 v1≤VT (26mV)时，方有： 12cotTRvvvR v， 才是真正的模拟相乘器。本实验即为此例。 2．1496 组成的调幅器 用1496 组成的调幅器实验电路如图2 所示。图中，与图1 相对应之处是：R8对应于Rt，R9对应于RB，R3、R10对应于RC。此外，W1用来调节⑴、⑷端之间的平衡，W2用来调节⑻、⑽端之间的平衡。此外，本实验亦利用W1在⑴、⑷端之间产生附加的直流电压，因而当 IN2 端加入调制信号时即可产生 AM 波。晶体管 BG1为射极跟随器，以提高调制器的带负载能力。 3．包络检波 二极管包络检波器是包络检波器中最简单、最常用的一种电路。它适合于解调信号电平较大...
