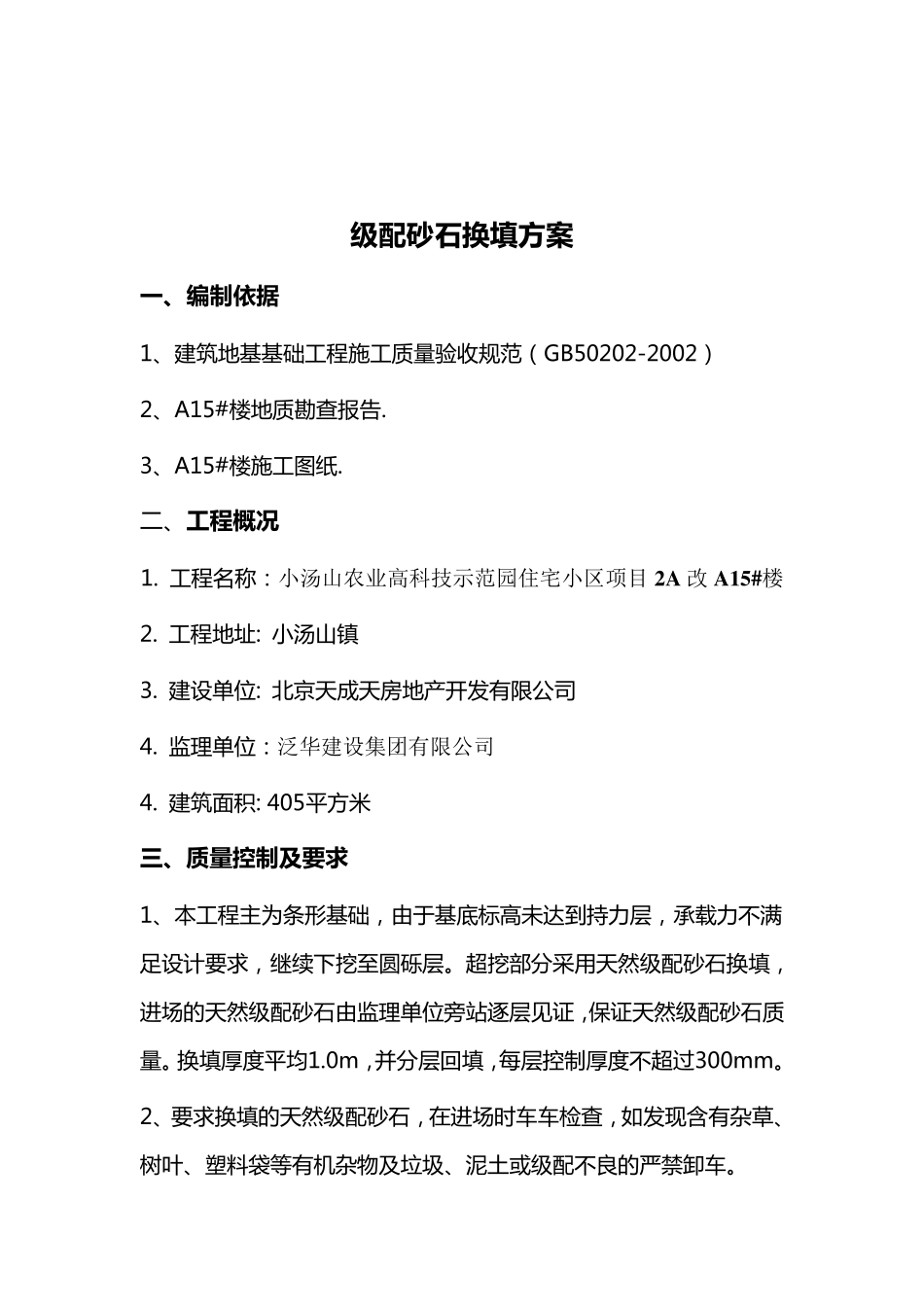

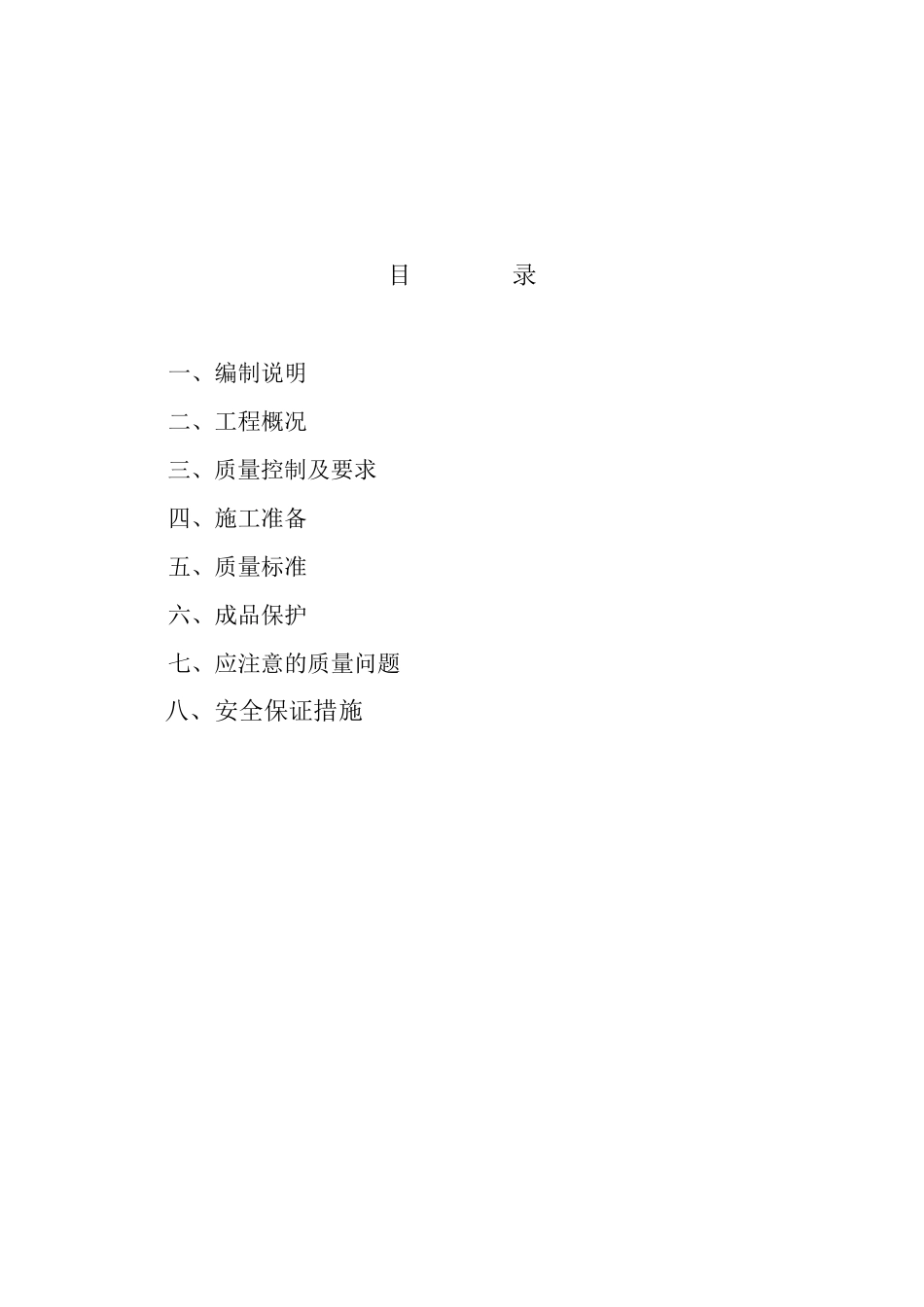

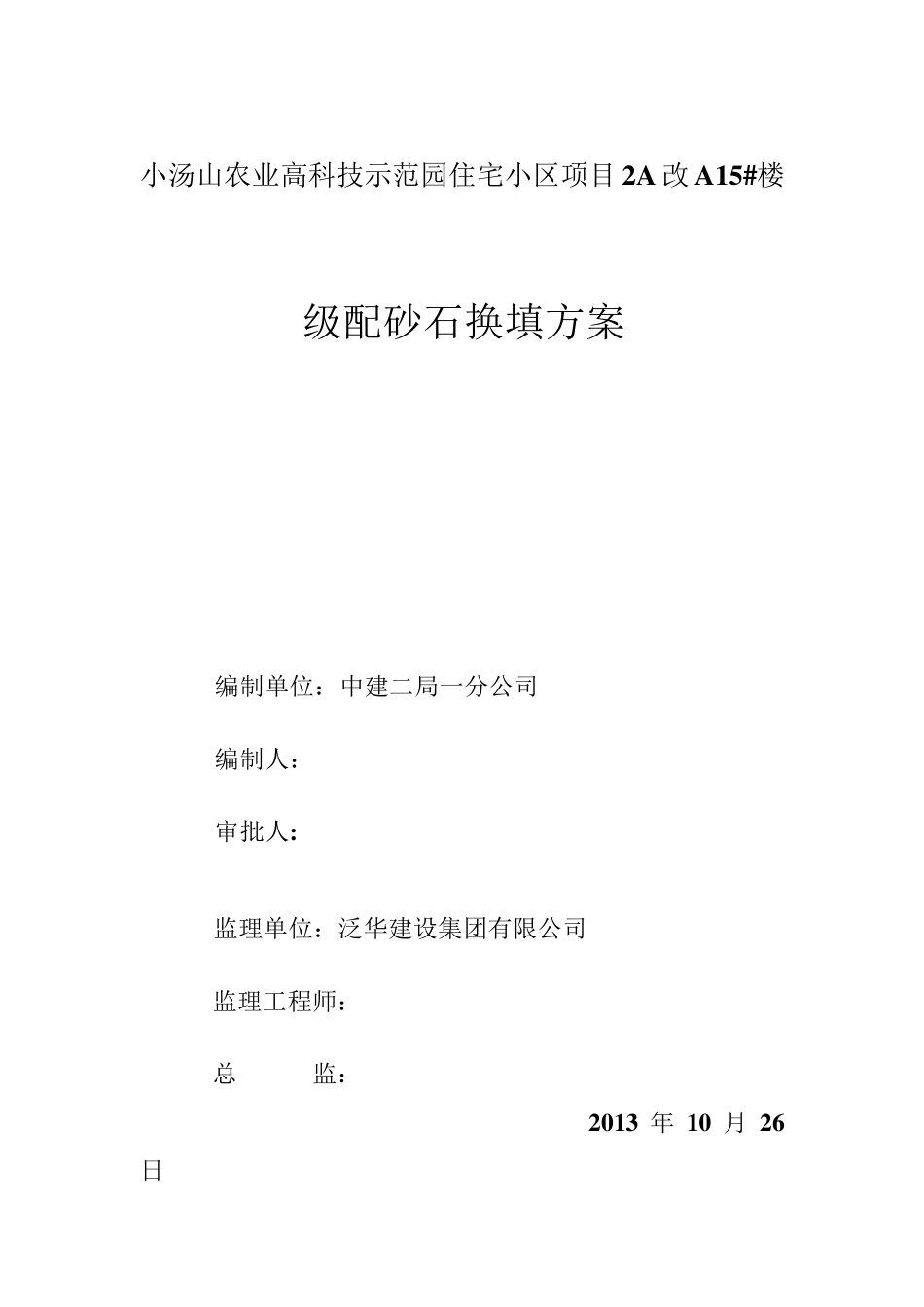

小汤山农业高科技示范园住宅小区项目2A 改A 15#楼 级配砂石换填方案 编制单位:中建二局一分公司 编制人:*** 审批人: 监理单位:泛华建设集团有限公司 监理工程师: 总 监: 2013 年 10 月 26日 目 录 一、编制说明 二、工程概况 三、质量控制及要求 四、施工准备 五、质量标准 六、成品保护 七、应注意的质量问题 八、安全保证措施 级 配 砂 石 换 填 方 案 一 、编制依据 1、建筑地基基础工程施工质量验收规范(GB50202-2002) 2、A15#楼地质勘查报告. 3、A15#楼施工图纸. 二、工程概况 1. 工程名称:小汤山农业高科技示范园住宅小区项目 2A 改 A 15#楼 2. 工程地址: 小汤山镇 3. 建设单位: 北京天成天房地产开发有限公司 4. 监理单位:泛华建设集团有限公司 4. 建筑面积: 405平方米 三、质量控制及要求 1、本工程主为条形基础,由于基底标高未达到持力层,承载力不满足设计要求,继续下挖至圆砾层。超挖部分采用天然级配砂石换填,进场的天然级配砂石由监理单位旁站逐层见证,保证天然级配砂石质量。换填厚度平均1.0m,并分层回填,每层控制厚度不超过300mm。 2、要求换填的天然级配砂石,在进场时车车检查,如发现含有杂草、树叶、塑料袋等有机杂物及垃圾、泥土或级配不良的严禁卸车。 3、 基础按设计要求已经挖至圆砾层,已经过、设计、地勘、监理、建设等有关单位验槽合格后,可以进行天然级配砂石换填施工。 4、在换填天然级配砂石前先将槽底原圆砾层纵横交叉碾压各 6 遍,再进行天然级配砂石换填铺设。 5、根据规范要求,放坡系数为 1:0.6 即每换填 1 米深,外放脚增加 0.6 米,有部分基础外不能满足换填放脚要求,换填前将基础外挖至换填放脚要求,监理、建设单位检查合格后,再进行换填,换填前将基槽清理干净。 6、换填出现不同深度现象,要按规范要求将错台部分放坡,按先逐层换填较深部位方法进行换填至较高处。在共同铺设换填至设计要求基础标高,所有换填每层厚度为 300mm,每铺设一层用 22 吨振动碾纵横交叉碾压各 6 遍。 四 、施 工 准备 1、 主要机具:自卸车、推土机、振动碾(22吨)、手推车、平头铁锹 、洒 水 车。 2、设置 控 制 铺筑 厚度的 标志 ,在槽边 的 边 坡上 定 上 位置 为水 平标高的 木 橛 。回 填时 设标高标志 ,以免 铺筑 厚度超 高。 3、铺筑 前,应 组 织 有关单位共同验槽,包 ...
