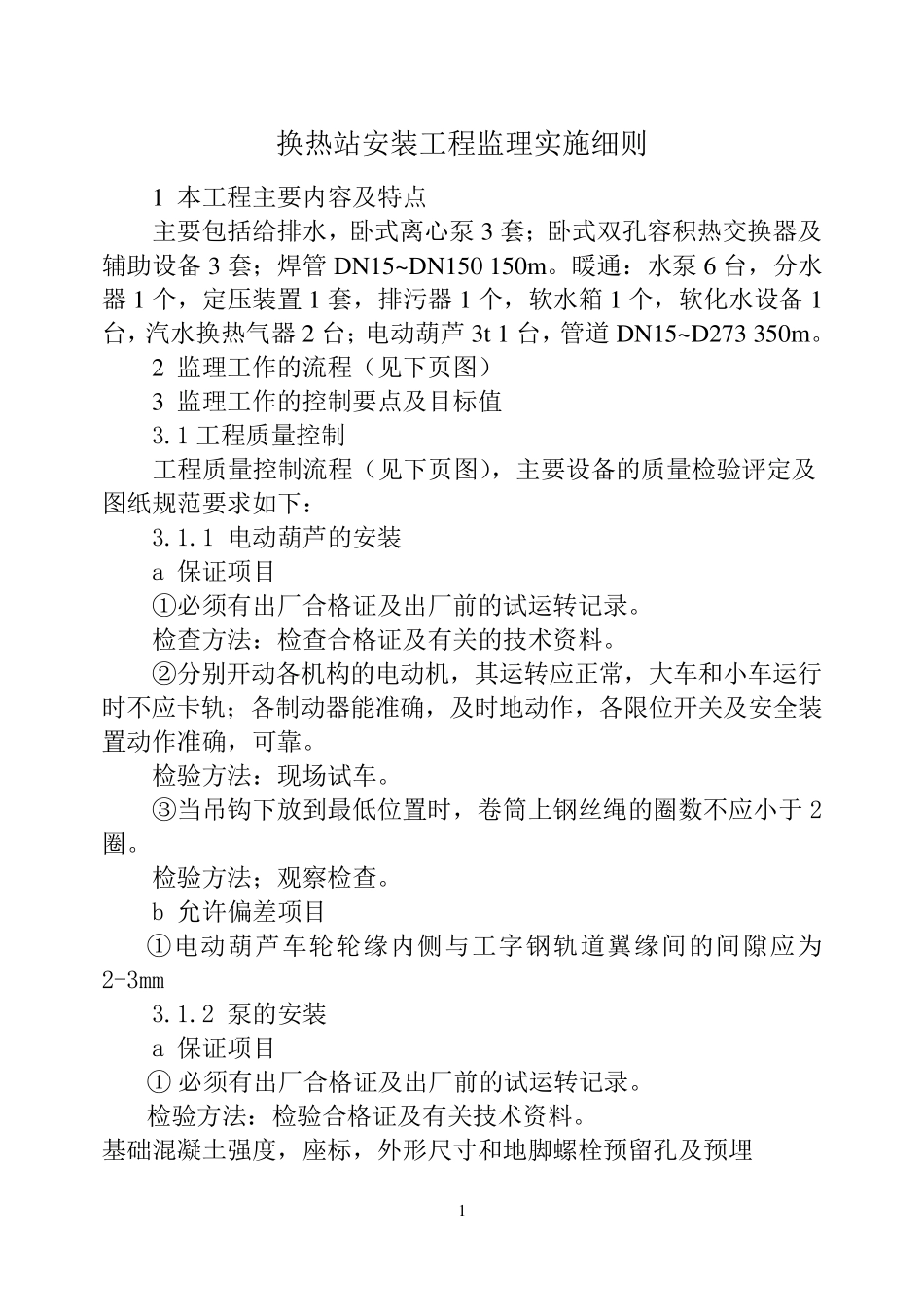

1 换热站安装工程监理实施细则 1 本工程主要内容及特点 主要包括给排水，卧式离心泵3 套；卧式双孔容积热交换器及辅助设备3 套；焊管DN15~ DN150 150m。暖通：水泵6 台，分水器1 个，定压装置1 套，排污器1 个，软水箱1 个，软化水设备1台，汽水换热气器2 台；电动葫芦3t 1 台，管道DN15~ D273 350m。 2 监理工作的流程（见下页图） 3 监理工作的控制要点及目标值 3.1 工程质量控制 工程质量控制流程（见下页图），主要设备的质量检验评定及图纸规范要求如下： 3.1.1 电动葫芦的安装 a 保证项目 ①必须有出厂合格证及出厂前的试运转记录。 检查方法：检查合格证及有关的技术资料。 ②分别开动各机构的电动机，其运转应正常，大车和小车运行时不应卡轨；各制动器能准确，及时地动作，各限位开关及安全装置动作准确，可靠。 检验方法：现场试车。 ③当吊钩下放到最低位置时，卷筒上钢丝绳的圈数 不应小于 2圈。 检验方法；观 察 检查。 b 允 许 偏 差 项目 ①电动葫芦车轮 轮 缘 内侧 与 工字 钢轨道翼 缘 间 的间 隙 应为2-3mm 3.1.2 泵的安装 a 保证项目 ① 必须有出厂合格证及出厂前的试运转记录。 检验方法：检验合格证及有关技术资料。 基 础 混 凝 土 强 度 ，座 标，外 形 尺 寸 和地脚 螺 栓 预 留 孔及预 埋 2 件，必须符合设计及规范要求，并有专检确认合格的工序交及交接 3-5mm。 项目监理进入现场 熟悉图纸及有关资料、编制监理规划及监理细则 第一次工地会议 审批开工报告 签发开工令 依据合同，对工程进行目标控制 审批工程验收资料 组织工程初验 参与建设单位组织的竣工验收 参与质量监督部门核定质量等级 签发竣工移交证书 监理工作总结 施 工阶 段 监理工作 流 程 施工现场调审批施工组织设图纸会审 分包单位资质审查 3 资料。 检验方法：检验工序交接资料。 b 基本项目 ① 地脚螺栓外露螺纹长度不小于1.5 倍螺距，并配置平稳，位置正确，每组不超过5 块且各层点焊牢固。 检验方法：用小锤转击和观察检查。 C 极限偏差和公差项目 泵 项目 极限偏差（mm） 检验方法 中心线 ±10 以经纬仪测量 标高 ±5 以水准仪测量 水平度 纵向 0.05/1000 出入口法兰找平 横向 0.1/1000 3.1.3 水管道安装 a 保证项目 ①各种管道必须有出厂合格证及材质化验单。 检查方法：核验“三证”。 ②隐蔽管...
