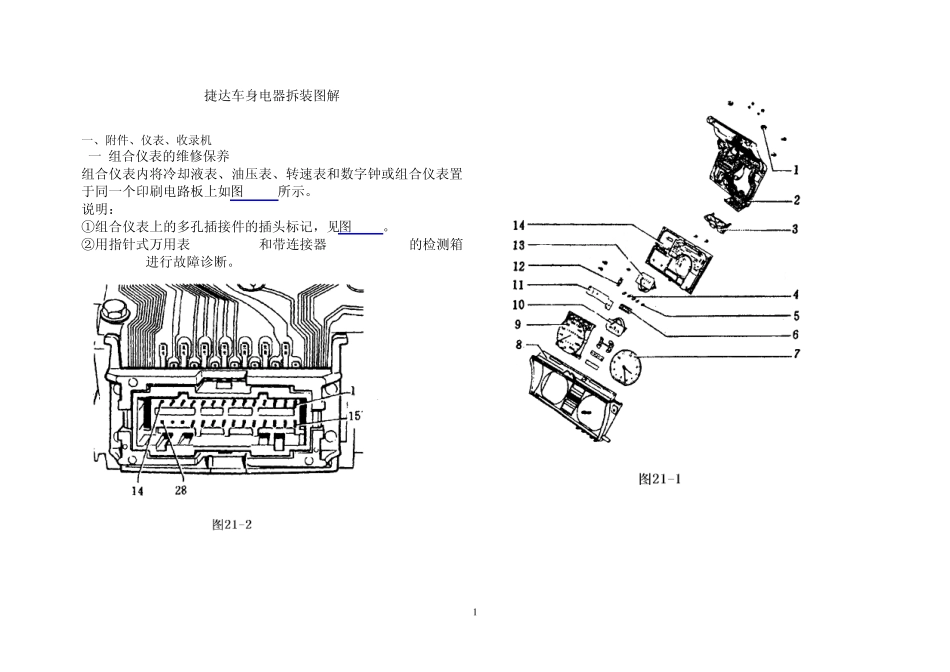

1 捷达车身电器拆装图解 一、附件、仪表、收录机 (一)组合仪表的维修保养 组合仪表内将冷却液表、油压表、转速表和数字钟或组合仪表置于同一个印刷电路板上如图21-1所示。 说明： ①组合仪表上的多孔插接件的插头标记，见图21-2。 ②用指针式万用表V.A.G1526和带连接器V.A.G1598-8的检测箱V.A.G1598进行故障诊断。 2 零部件名称及维修方法： 1—带灯座的仪表照明用白炽灯。12V/1.2W； 2—线路板。 拆卸见图 21-3； 3—多孔插接件。拆卸见图 21-4； 4—发光二极管。检测见图 21-6和图 21-7；安装见图 21-8； 5—远光指示灯； 6—二极管支架，小心拆装； 7—指针式时钟，拆卸见图 21-9； 8—组合仪表板； 9—速度表； 10—燃油表； 11—稳压器散热片； 12—稳压器。检测见图 21-5； 13—冷却液温度表； 14—带有油压指示、冷却液故障指示和速度来控制单元的底板(印刷线路板)。 3 4 5 组合仪表上的多孔插接件的插头标记，如图21-2所示。 1—外部温度传感器(MFA)接地； 2—冷却被故障指示传感器； 3—端子 31，接地； 4—MFA存储开关(重新设置)； 5—端子 31，接地(MFA)； 6—MFA存储转换(记忆)； 7—霍尔传感器速度信号； 8—油压开关：180KPa； 9—油压开关：30kpa； 10—端子 1/端子 W—转速表； 11—端子 30，时钟电源； 12—端子 58b照明； 13—端子 15 14—空； 15—MFA数据选择钮(方式)； 16—端子 01发电机(充电指示)； 17—机油温度传感器； 18—空； 19—外部温度传感器(MFA)； 20—预热时间指示灯； 21—燃油液位指示传感器； 22—空； 23—冷却液温度指示传感器； 24—转向指示灯； 25—远光指示灯； 26—空； 27—空； 28—空 6 线路板的拆卸，如图21-3所示。 ①拆卸组合仪表。 ②压下印刷线路板1盖板上的塑料压片，此线路板在卡槽凸耳上有螺钉；同时向箭头方向拉出盖板和印刷线路板。 ③拆下 MFA压力传感器，霍尔传感器，稳压器以及所有在印刷线路板上的螺钉和螺母。 印刷线路板盖板的拆卸，如图21-4所示。 ①拆卸组合仪表。 ②组合仪表线路板的拆卸见图21-3。 ③向箭头方向压下卡槽凸耳并且将多孔插接件壳体压出印刷线路板盖板。 7 检测稳压器，如图21-5所示。 ①将指针式万用表V.A.G1526接在正极输出端和接地端2之间。 ②电压值若高于10.5V或低于9.5V，则表明稳压器有故障。 检测发光二极管，如图21-6所示。 检测仪：数字式万用表：V.A.G1315...
