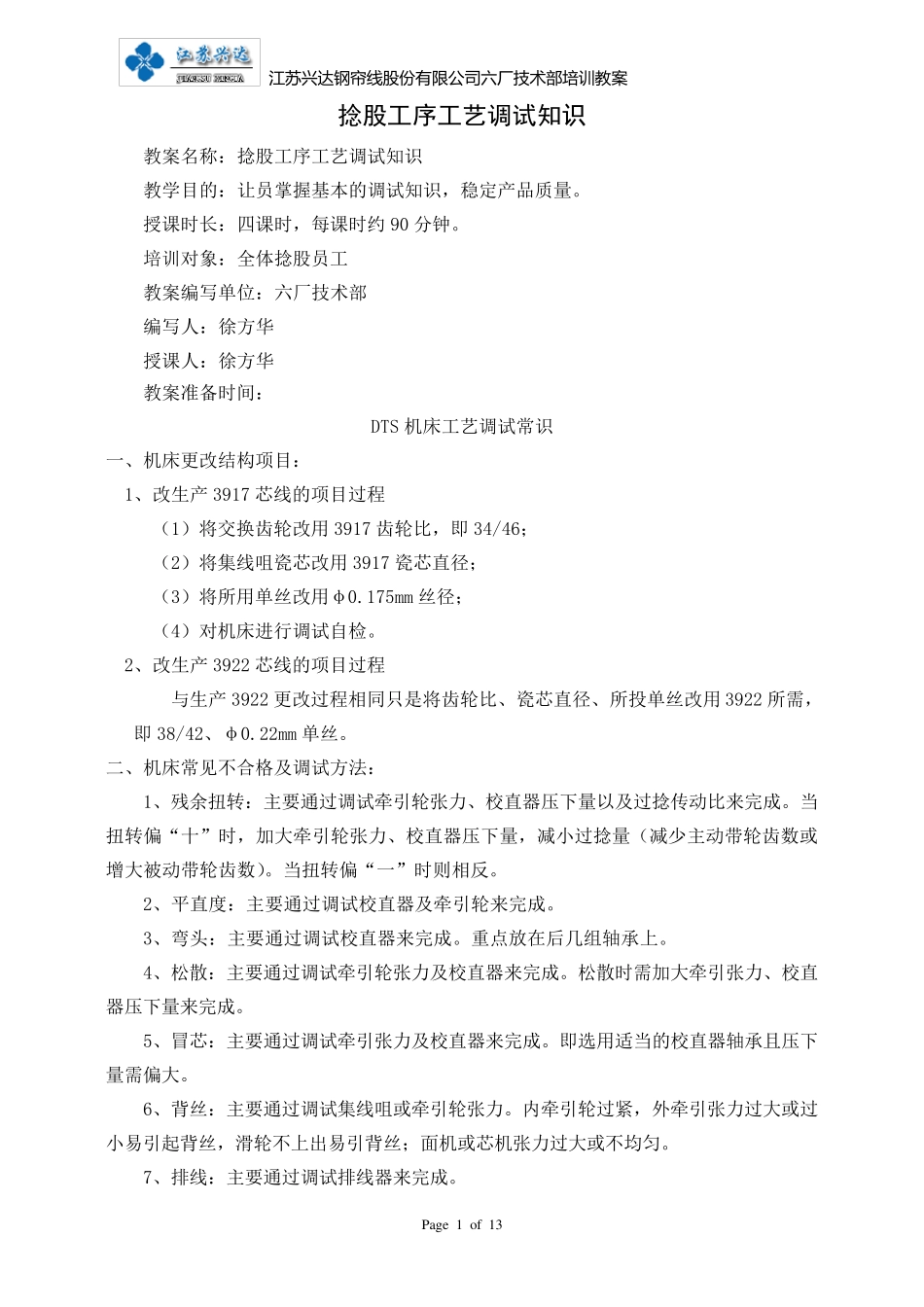

捻股工序工艺调试知识_第1页
1/13

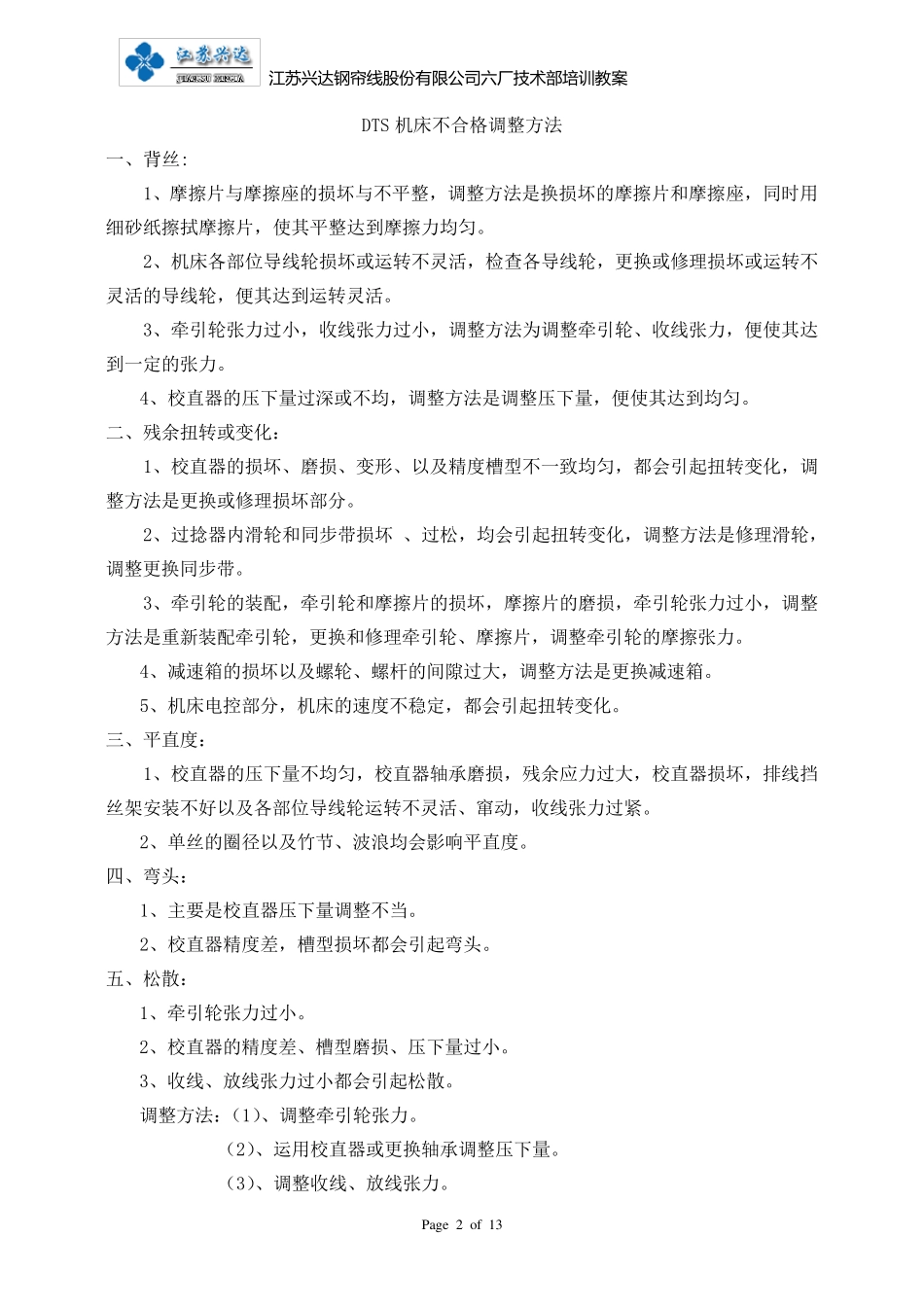

捻股工序工艺调试知识_第2页
2/13

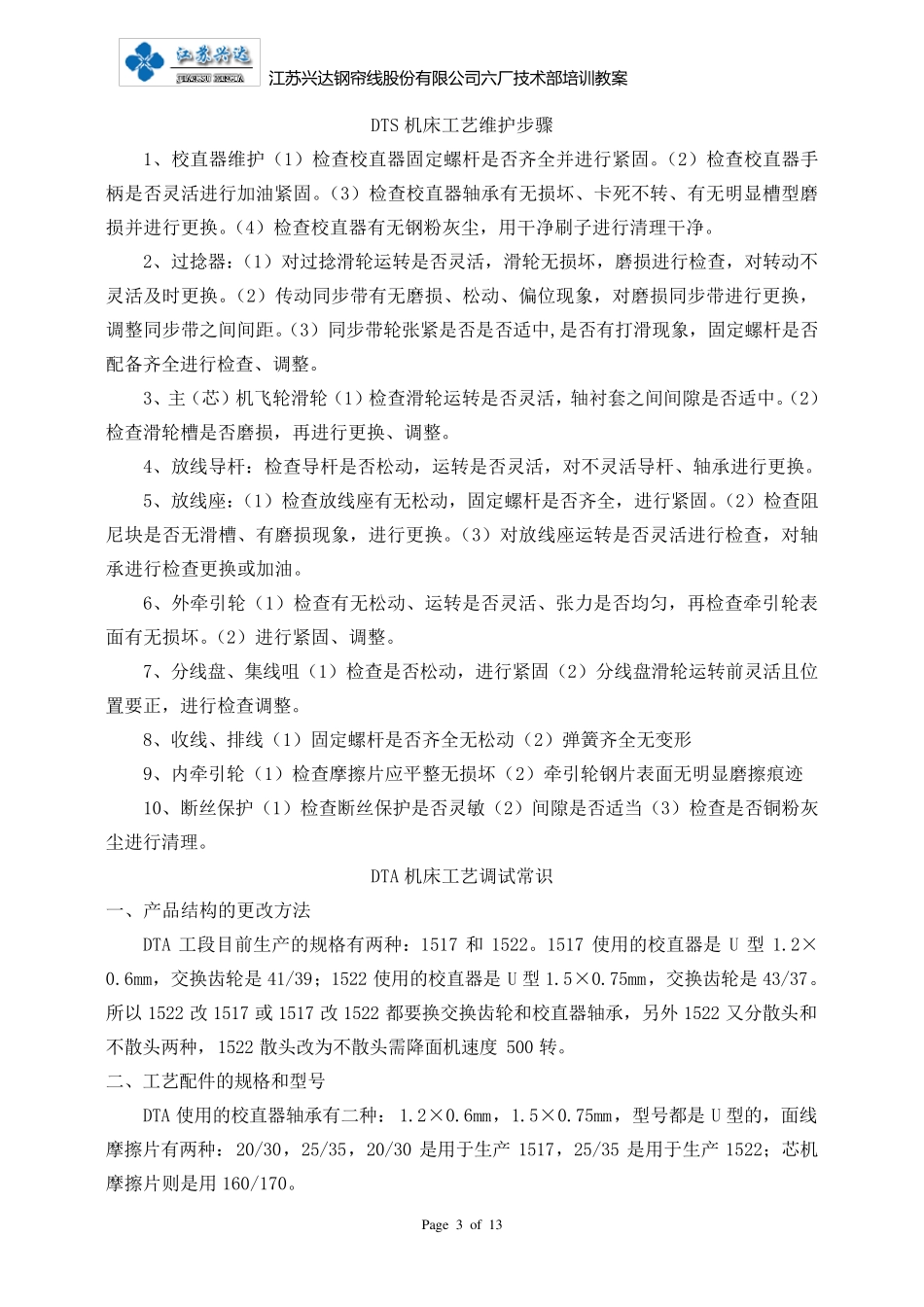

捻股工序工艺调试知识_第3页
3/13
江 苏 兴 达 钢 帘 线 股 份有限公司六厂技术部培训教案 Pag e 1 o f 13 捻股工序工艺调试知识 教案名称:捻股工序工艺调试知识 教学目的:让员掌握基本的调试知识,稳定产品质量。 授课时长:四课时,每课时约90 分钟。 培训对象:全体捻股员工 教案编写单位:六厂技术部 编写人:徐方华 授课人:徐方华 教案准备时间: DTS 机床工艺调试常识 一、机床更改结构项目: 1、改生产3917 芯线的项目过程 (1)将交换齿轮改用3917 齿轮比,即34/46; (2)将集线咀瓷芯改用3917 瓷芯直径; (3)将所用单丝改用φ0.175mm 丝径; (4)对机床进行调试自检。 2、改生产3922 芯线的项目过程 与生产3922 更改过程相同只是将齿轮比、瓷芯直径、所投单丝改用3922 所需,即38/42、φ0.22mm 单丝。 二、机床常见不合格及调试方法: 1、残余扭转:主要通过调试牵引轮张力、校直器压下量以及过捻传动比来完成。当扭转偏“十”时,加大牵引轮张力、校直器压下量,减小过捻量(减少主动带轮齿数或增大被动带轮齿数)。当扭转偏“一”时则相反。 2、平直度:主要通过调试校直器及牵引轮来完成。 3、弯头:主要通过调试校直器来完成。重点放在后 几 组 轴 承 上 。 4、松 散 :主要通过调试牵引轮张力及校直器来完成。松 散 时需加大牵引张力、校直器压下量来完成。 5、冒 芯:主要通过调试牵引张力及校直器来完成。即选 用适 当的校直器轴 承 且 压下量需偏大。 6、背 丝:主要通过调试集线咀或牵引轮张力。内 牵引轮过紧 ,外 牵引张力过大或过小易 引起 背 丝,滑 轮不上 出 易 引背 丝;面 机或芯机张力过大或不均 匀 。 7、排 线:主要通过调试排 线器来完成。 江 苏 兴 达 钢 帘 线 股 份有限公司六厂技术部培训教案 Pag e 2 o f 13 DTS 机床不合格调整方法 一、背丝: 1、摩擦片与摩擦座的损坏与不平整,调整方法是换损坏的摩擦片和摩擦座,同时用细砂纸擦拭摩擦片,使其平整达到摩擦力均匀。 2、机床各部位导线轮损坏或运转不灵活,检查各导线轮,更换或修理损坏或运转不灵活的导线轮,便其达到运转灵活。 3、牵引轮张力过小,收线张力过小,调整方法为调整牵引轮、收线张力,便使其达到一定的张力。 4、校直器的压下量过深或不均,调整方法是调整压下量,便使其达到均匀。 二、残余扭转或变化: 1、校直器的损坏、磨损、变形、以及精度槽型不一...
