排水管道工程课设

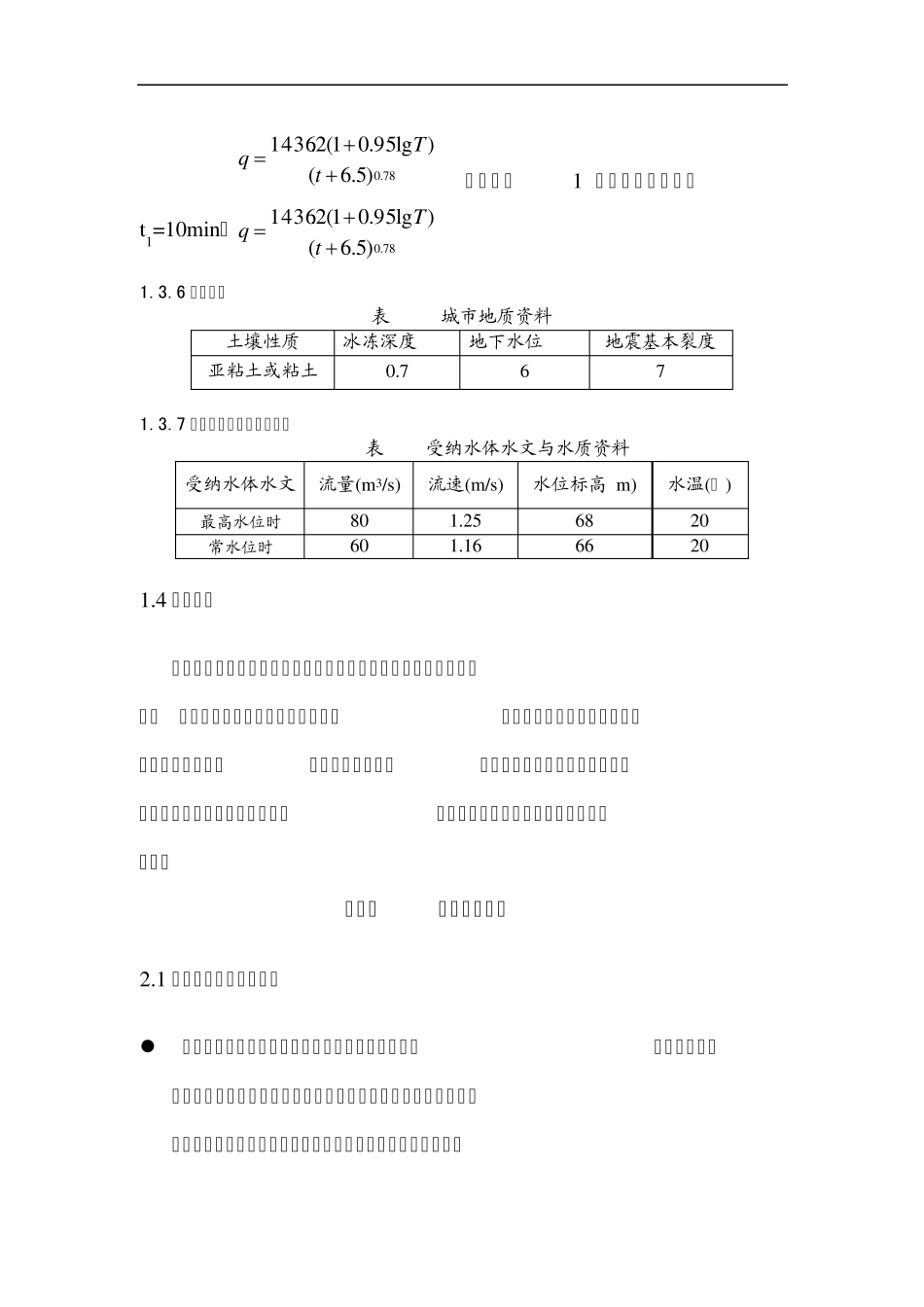

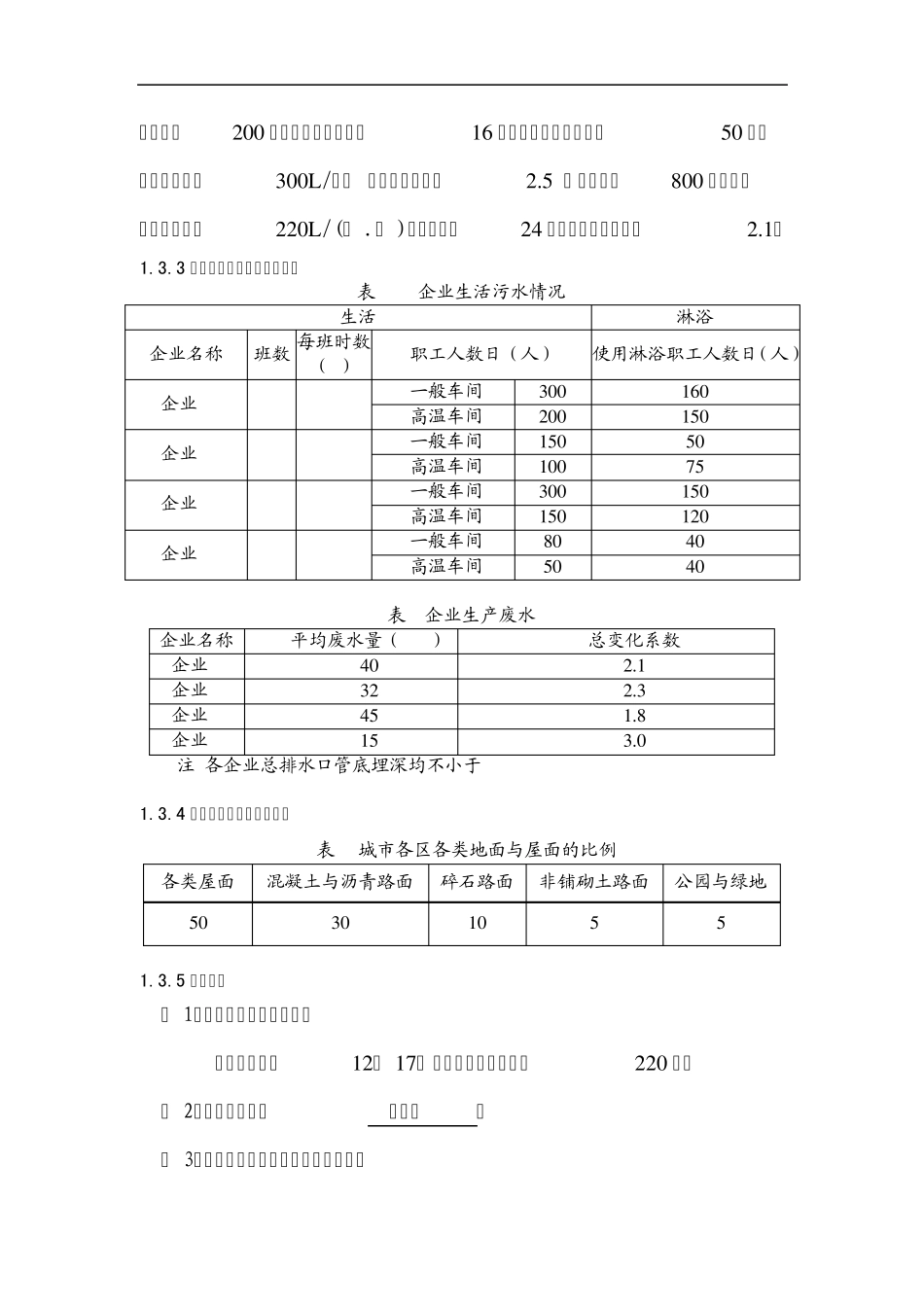

第一节 排水管网课程设计任务书 1.1 课程设计目的 通过对陕西省某县排水管网系统扩大初步设计，要求进一步巩固和掌握如何划分排水流域，排水系统水的平面布臵，排水管道的设计流量，及其水力计算，进一步熟练用给排水CAD 绘制管道平面图，剖面图的能力；同时培养使用相关设计手册和规范等综合能力。 1.2 城市概述 陕西省某县位于中国西北部，属水资源短缺地区之一。随着城市经济的发展，人们生活水平的提高，环境保护的需要，该区原有排水体制已不能适应发展的要求。在对该区的地质、受纳水体水质资料、人口分布及气象资料进行了充分的调研活动，要求提出一套完善的排水管网系统。城市北面有一条从西向东流动的河流，常年水温在15度左右。城市的平均地下水位在地面下6 米左右。 1.3 排水基本资料 1.3.1 居民区 该区人口密度为400 人 /公顷，生活污水排水量标准为180（ L/cap﹒ d）， 城市总面积在300 公顷左右，绿化面积达20%。 全市地形高差相对平坦，等高线较疏。 1.3.2 各公共用水 中小学污水量标准为90L/(人 .日 )，时变化系数为2.4；其中小学生学生人数为2000 人， 教职工200 人； 中学生学生人数为1500 人， 教职工为200 人。宾馆的总层数为16 层，每层客房床位数为50 个，污水量标准为300L/位， 小时变化系数为2.5 。 医院设有800 个床位，污水量标准为220L/(人 .床 )，每日工作24 小时，时变化系数为2.1。 1.3.3 企业生活、生产的污水情况 表1 企业生活污水情况 生活 淋浴 企业名称 班数 每班时数（h） 职工人数日（人） 使用淋浴职工人数日（人） 企业1 3 8 一般车间 300 160 高温车间 200 150 企业2 3 8 一般车间 150 50 高温车间 100 75 企业3 3 8 一般车间 300 150 高温车间 150 120 企业4 3 8 一般车间 80 40 高温车间 50 40 表2企业生产废水 企业名称 平均废水量（L/S） 总变化系数 企业1 40 2.1 企业2 32 2.3 企业3 45 1.8 企业4 15 3.0 注:各企业总排水口管底埋深均不小于 1.5m. 1.3.4 地形与城市总体规划资料 表3 城市各区各类地面与屋面的比例 各类屋面 混凝土与沥青路面 碎石路面 非铺砌土路面 公园与绿地 50 30 10 5 5 1.3.5 气象资料 （ 1）城市气温等资料如下： 年平均气温在12～ 17℃ 之间，年平均无霜期220 天。 （ 2）夏季主导风向 西南风 ； （ 3）设计暴雨强度公式及其参数...
