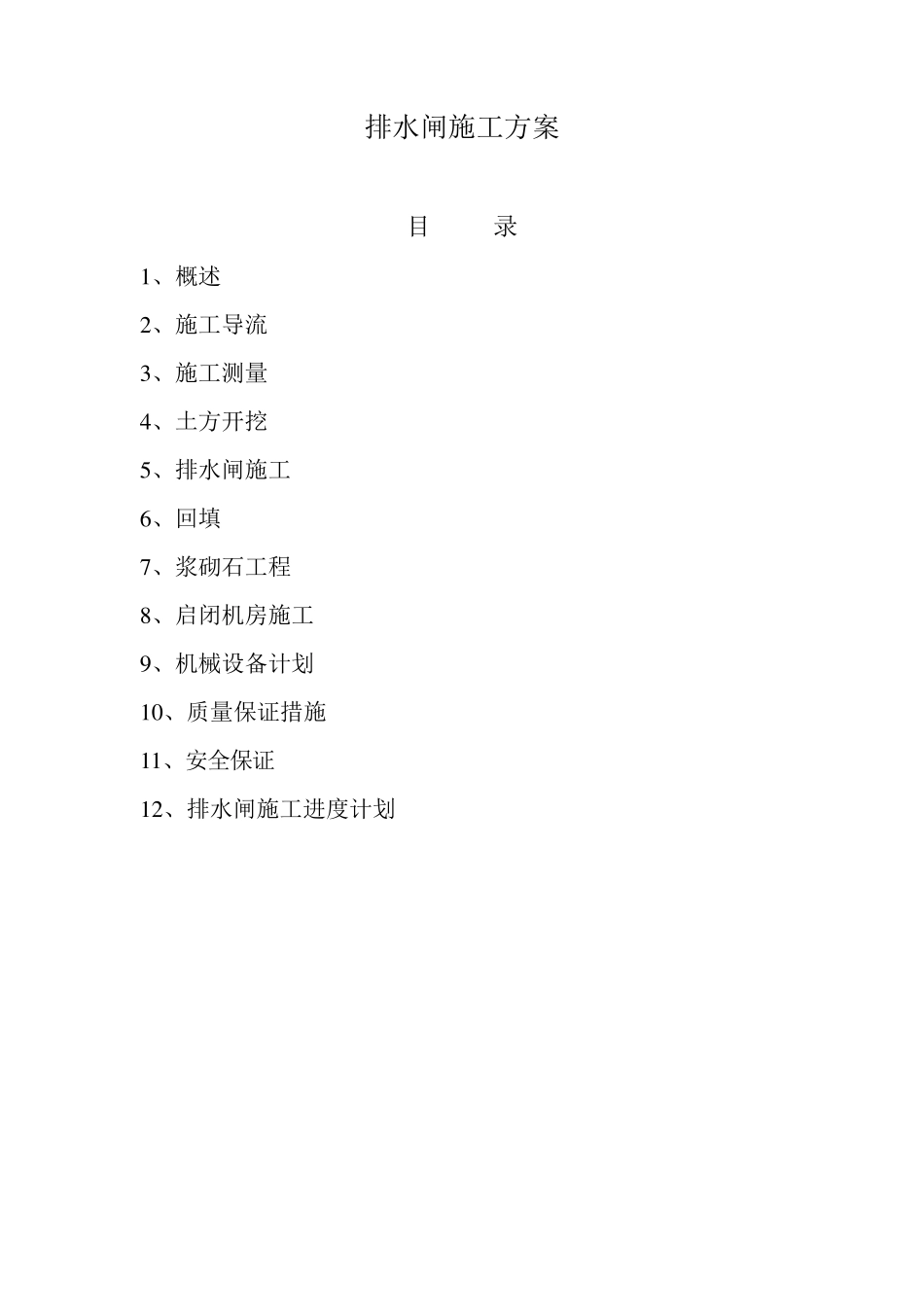

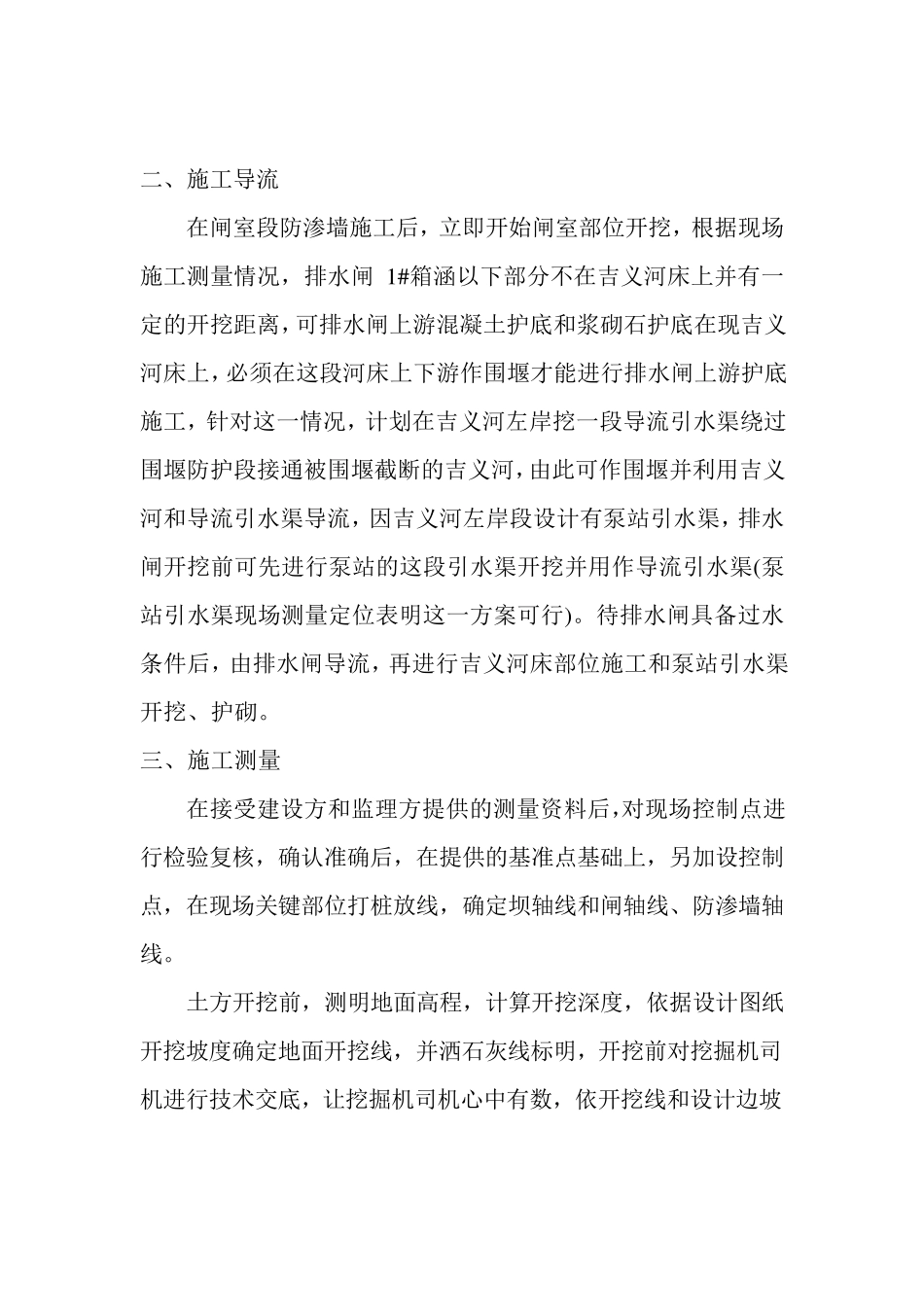

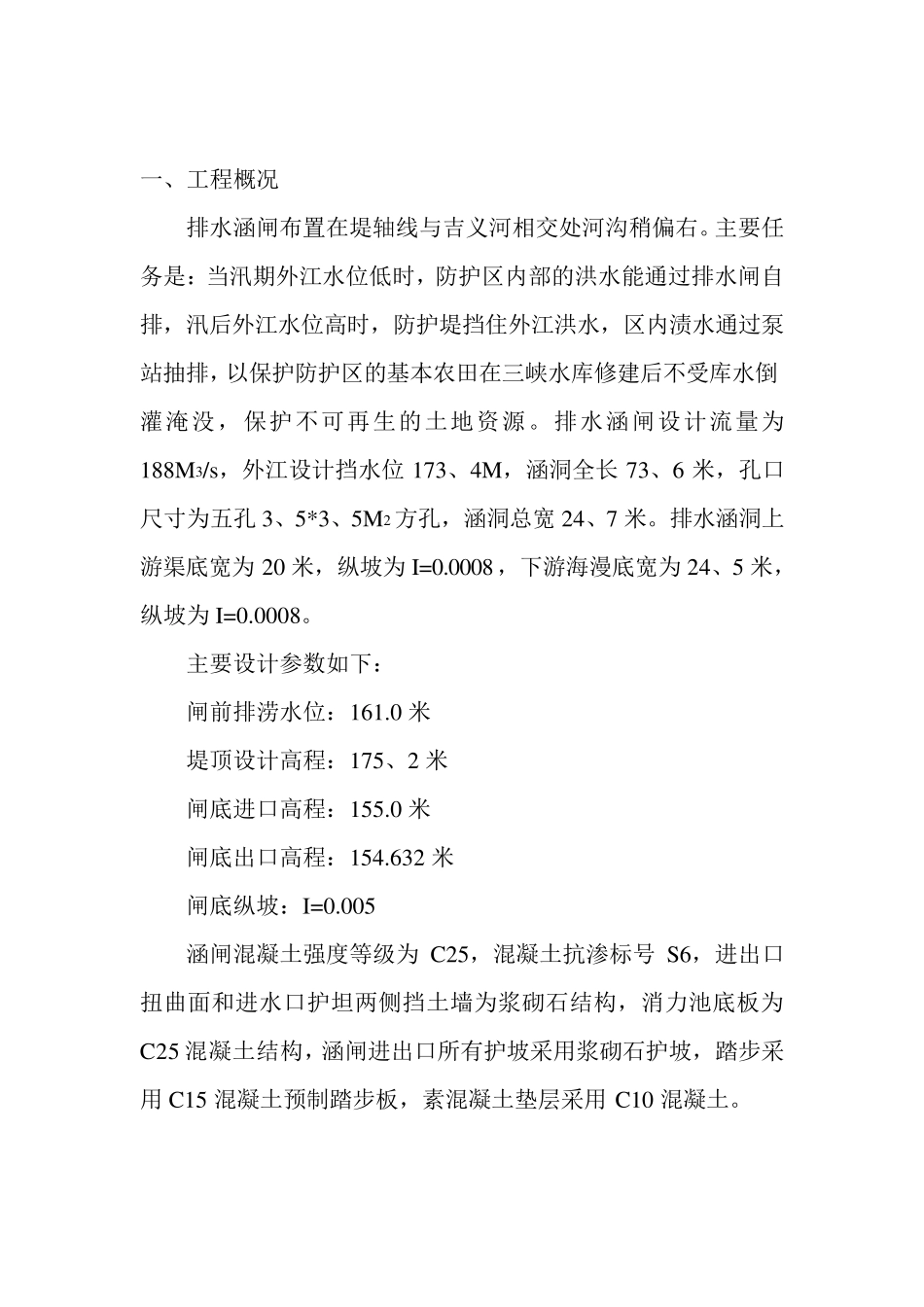

排水闸施工方案 目 录 1 、概述 2 、施工导流 3 、施工测量 4 、土方开挖 5 、排水闸施工 6 、回填 7 、浆砌石工程 8 、启闭机房施工 9 、机械设备计划 1 0 、质量保证措施 1 1 、安全保证 1 2 、排水闸施工进度计划 一、工程概况 排水涵闸布置在堤轴线与吉义河相交处河沟稍偏右。主要任务是：当汛期外江水位低时，防护区内部的洪水能通过排水闸自排，汛后外江水位高时，防护堤挡住外江洪水，区内渍水通过泵站抽排，以保护防护区的基本农田在三峡水库修建后不受库水倒灌淹没，保护不可再生的土地资源。排水涵闸设计流量为188M3/s，外江设计挡水位 173、4M，涵洞全长 73、6 米，孔口尺寸为五孔 3、5*3、5M2 方孔，涵洞总宽 24、7 米。排水涵洞上游渠底宽为 20 米，纵坡为 I=0.0008，下游海漫底宽为 24、5 米，纵坡为 I=0.0008。 主要设计参数如下： 闸前排涝水位：161.0 米 堤顶设计高程：175、2 米 闸底进口高程：155.0 米 闸底出口高程：154.632 米 闸底纵坡：I=0.005 涵闸混凝土强度等级为 C25，混凝土抗渗标号 S6，进出口扭曲面和进水口护坦两侧挡土墙为浆砌石结构，消力池底板为C25 混凝土结构，涵闸进出口所有护坡采用浆砌石护坡，踏步采用 C15 混凝土预制踏步板，素混凝土垫层采用 C10 混凝土。 二、施工导流 在闸室段防渗墙施工后，立即开始闸室部位开挖，根据现场施工测量情况，排水闸 1 #箱涵以下部分不在吉义河床上并有一定的开挖距离，可排水闸上游混凝土护底和浆砌石护底在现吉义河床上，必须在这段河床上下游作围堰才能进行排水闸上游护底施工，针对这一情况，计划在吉义河左岸挖一段导流引水渠绕过围堰防护段接通被围堰截断的吉义河，由此可作围堰并利用吉义河和导流引水渠导流，因吉义河左岸段设计有泵站引水渠，排水闸开挖前可先进行泵站的这段引水渠开挖并用作导流引水渠(泵站引水渠现场测量定位表明这一方案可行)。待排水闸具备过水条件后，由排水闸导流，再进行吉义河床部位施工和泵站引水渠开挖、护砌。 三、施工测量 在接受建设方和监理方提供的测量资料后，对现场控制点进行检验复核，确认准确后，在提供的基准点基础上，另加设控制点，在现场关键部位打桩放线，确定坝轴线和闸轴线、防渗墙轴线。 土方开挖前，测明地面高程，计算开挖深度，依据设计图纸开挖坡度确定地面开挖线，并洒石灰线标明，开挖前对挖掘机司机进行技术交底，让挖掘机司机心中有...
