掘进工作面局扇的选择与计算VIP专享

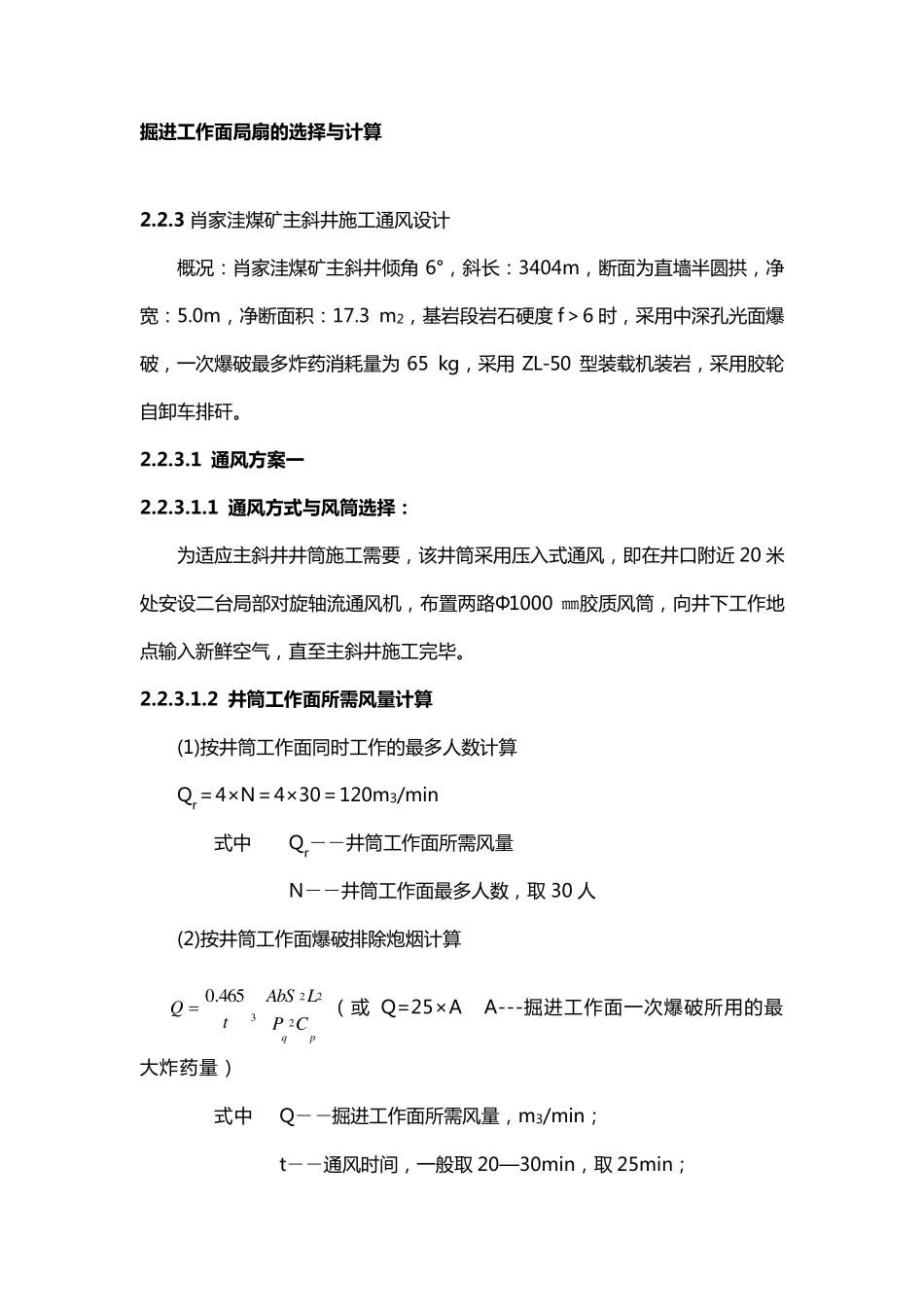

掘 进 工 作 面 局 扇 的 选 择 与 计 算 2.2.3 肖 家 洼 煤 矿 主 斜 井 施 工 通 风 设 计 概 况 ： 肖 家 洼 煤 矿 主 斜 井 倾 角6°， 斜 长 ： 3404m， 断 面 为 直 墙 半 圆 拱 ， 净宽 ： 5.0m， 净 断 面 积 ： 17.3 m2， 基 岩 段 岩 石 硬 度 f＞ 6 时 ， 采 用 中 深 孔 光 面 爆破 ， 一 次 爆 破 最 多 炸 药 消 耗 量 为65 kg， 采 用ZL-50 型 装 载 机 装 岩 ， 采 用 胶 轮自 卸 车 排 矸 。 2.2.3.1 通 风 方 案 一 2.2.3.1.1 通 风 方 式与 风 筒选 择 ： 为 适 应 主 斜 井 井 筒 施 工 需 要 ， 该 井 筒 采 用 压 入 式 通 风 ， 即 在 井 口 附 近 20 米处 安 设 二 台 局 部 对 旋 轴 流 通 风 机 ， 布 置 两 路 Φ1000 ㎜胶 质 风 筒 ， 向 井 下 工 作 地点 输 入 新 鲜 空 气 ， 直 至 主 斜 井 施 工 完 毕 。 2.2.3.1.2 井筒工 作 面 所需风 量计 算 (1)按 井 筒 工 作 面 同 时 工 作 的 最 多 人 数 计 算 Qr＝ 4×N＝ 4×30＝ 120m3/min 式 中 Qr――井 筒 工 作 面 所 需 风 量 N――井 筒 工 作 面 最 多 人 数 ， 取 30 人 (2)按 井 筒 工 作 面 爆 破 排 除 炮 烟 计 算 32224 6 5.0pq CPLAbStQ （ 或Q=25×A A---掘 进 工 作 面 一 次 爆 破 所 用 的 最大 炸 药 量 ） 式 中 Q――掘 进 工 作 面 所 需 风 量 ， m3/min； t――通 风 时 间 ， 一 般 取 20— 30min， 取 25min； A——一 次 起 爆 炸 药 量 ， 取 65kg； b――每 kg 炸 药 产 生 的 CO 当 量 ， 岩 巷 爆 破 取 40L/kg； S――井 筒 净 断 面 ， 取 17.3m2； L――井 筒 通 风 长 度 ， 既 排 炮 烟 长 度 取 500m； Pq――风 筒 始 、末端风 量 之比， 即漏风 系数， 取 1.7； CP――氧化碳浓度 的 允许值， %， CP=0.02。 Q=279 m3/min 备注：立井 施工爆 破 排 除炮 烟 计算：《煤矿建设安全规范》 6.2.1.5 矿井 施工所需风 量 应按下列要求计算：（煤矿安全规程第 103 修改、建井 手册公式） ａ）...
