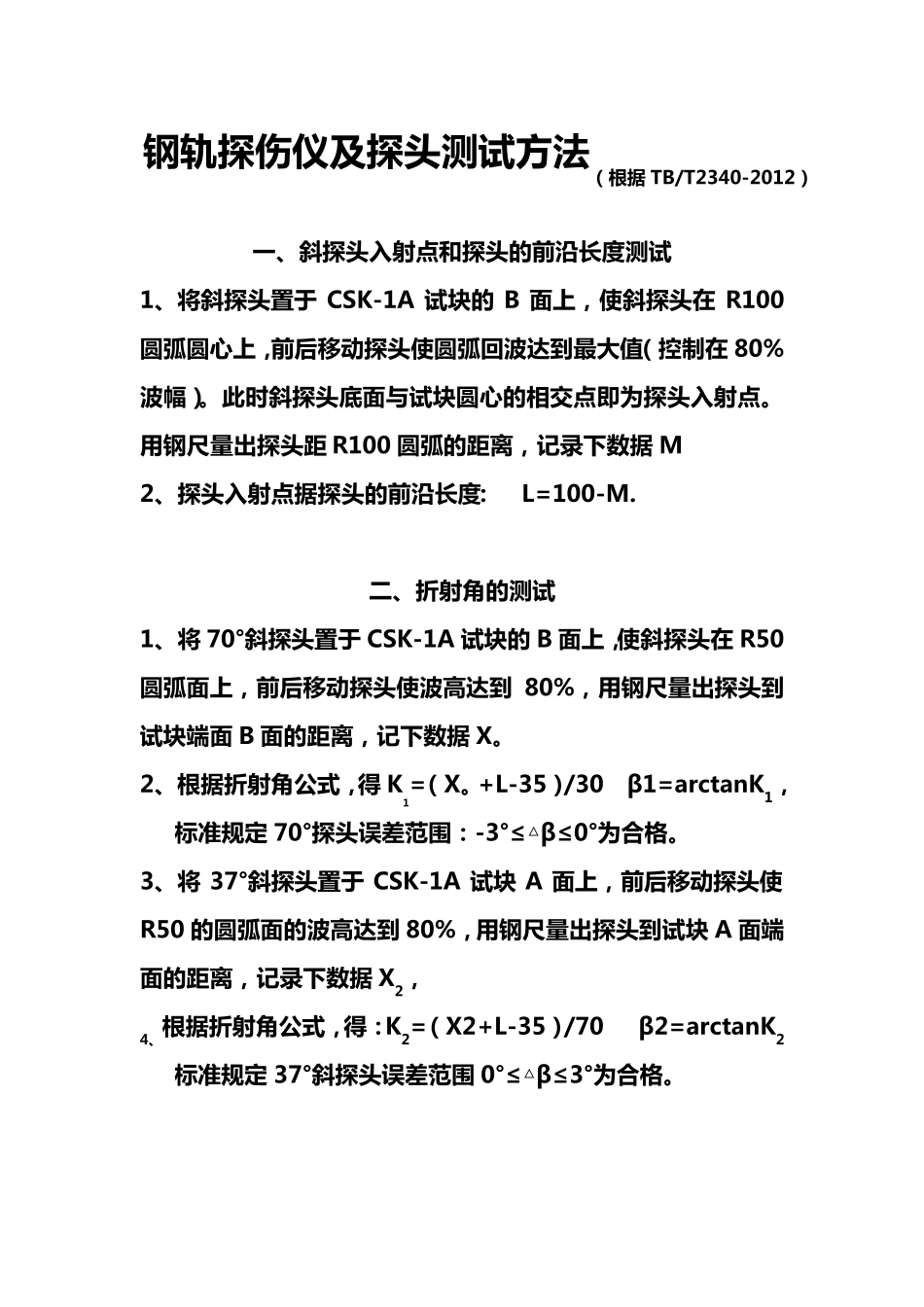

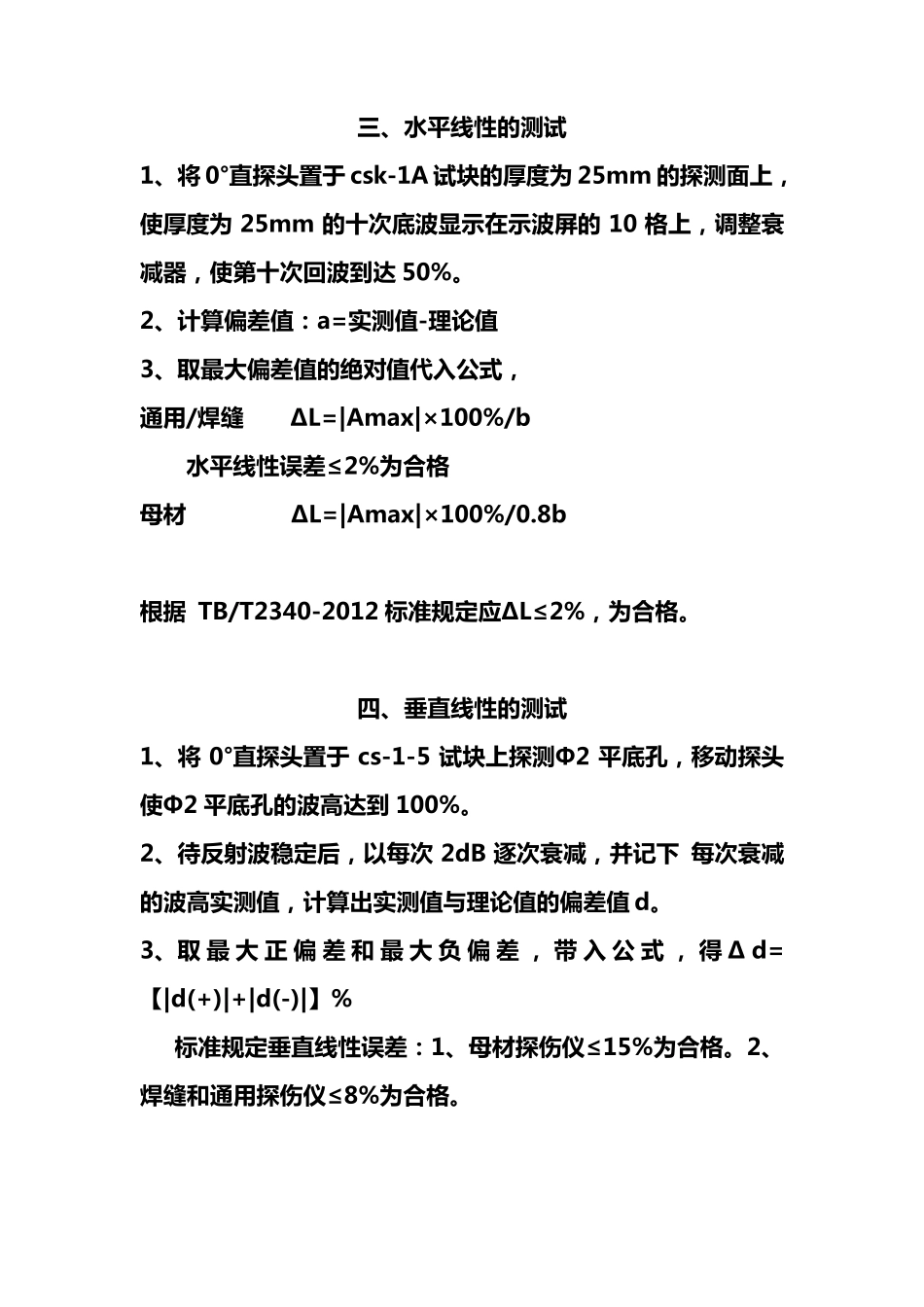

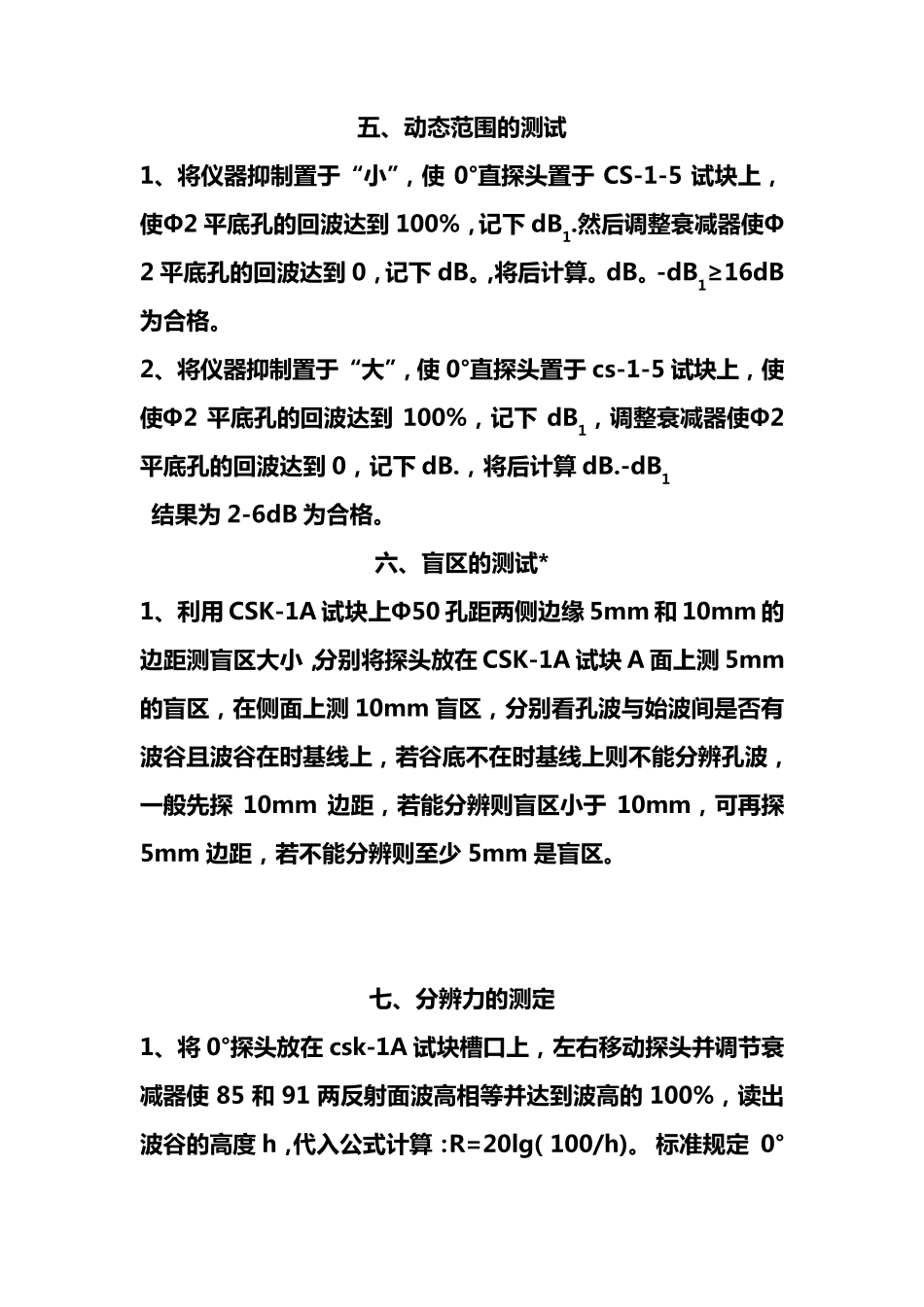

钢 轨 探 伤 仪 及 探 头 测 试 方 法（ 根 据 TB/T2340-2012） 一 、斜 探 头 入 射 点 和 探 头 的 前 沿 长 度 测 试 1、将 斜 探 头 置 于CSK-1A 试 块 的B 面 上 ， 使 斜 探 头 在R100圆 弧 圆 心 上 ， 前 后 移 动 探 头 使 圆 弧 回 波 达 到 最 大 值 （ 控 制 在 80%波 幅 ）。 此 时 斜 探 头 底 面 与 试 块 圆 心 的 相 交 点 即 为 探 头 入 射 点 。用 钢 尺 量 出 探 头 距 R100 圆 弧 的 距 离 ， 记 录 下 数 据 M 2、探 头 入 射 点 据 探 头 的 前 沿 长 度 : L=100-M. 二 、折 射 角 的 测 试 1、将 70°斜 探 头 置 于 CSK-1A 试 块 的 B 面 上 ，使 斜 探 头 在 R50圆 弧 面 上 ， 前 后 移 动 探 头 使 波 高 达 到80%， 用 钢 尺 量 出 探 头 到试 块 端 面 B 面 的 距 离 ， 记 下 数 据 X。 2、根 据 折 射 角 公 式 ， 得 K1=（ X。 +L-35） /30 β1=arctanK1， 标 准 规 定 70°探 头 误 差 范 围 ： -3°≤△β≤0°为 合 格 。 3、将37°斜 探 头 置 于CSK-1A 试 块A 面 上 ， 前 后 移 动 探 头 使R50 的 圆 弧 面 的 波 高 达 到 80%， 用 钢 尺 量 出 探 头 到 试 块 A 面 端面 的 距 离 ， 记 录 下 数 据 X2， 4、根 据 折 射 角 公 式 ， 得 ： K2=（ X2+L-35） /70 β2=arctanK2 标 准 规 定 37°斜 探 头 误 差 范 围 0°≤△β≤3°为 合 格 。 三 、水 平 线 性 的 测 试 1、将 0°直 探 头 置 于 csk-1A 试 块 的 厚 度 为 25mm 的 探 测 面 上 ，使 厚 度 为25mm 的 十 次 底 波 显 示 在 示 波 屏 的10 格 上 ， 调 整 衰减 器 ， 使 第 十 次 回 波 到 达 50%。 2、计 算 偏 差 值 ： a=实 测 值 -理 论 值 3、取 最 大 偏 差 值 的 绝 对 值 代 入 公 式 ， 通 用 /焊 缝 ΔL=|Amax|×100%/b 水 平 线 性 误 差 ≤2%为 合 格 母 材 ΔL=|Amax|×100%/0.8b 根 据 TB/T2340-2012 标 准 规 定 应 ΔL≤2%， 为 合 格 。 四 、垂 直 线 性 ...
