探秘LED微型投影机,酷乐视X2拆解

探秘LED微型投影机,酷乐视X2拆解_第1页
1/12
探秘LED微型投影机,酷乐视X2拆解_第2页
2/12
探秘LED微型投影机,酷乐视X2拆解_第3页
3/12

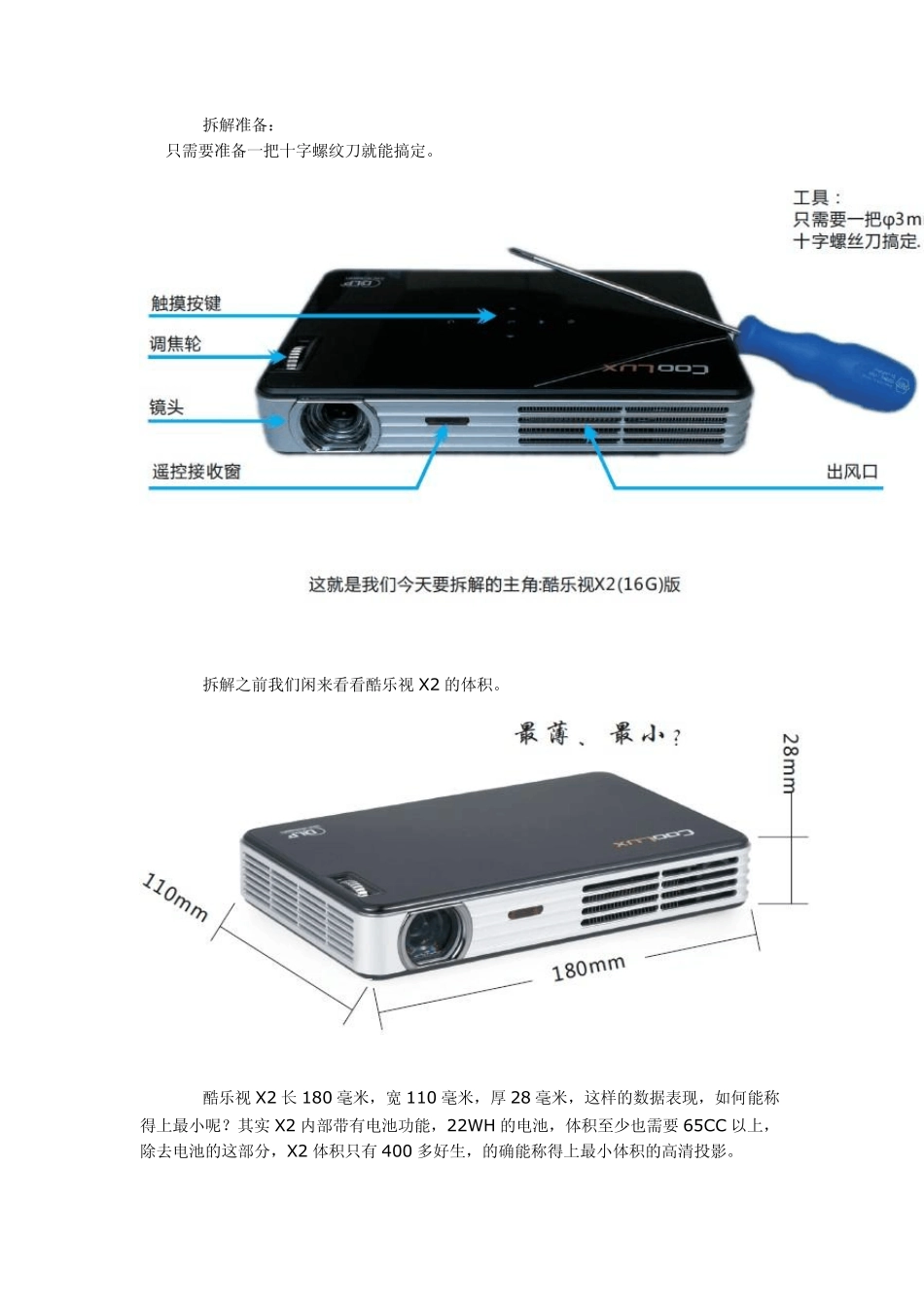

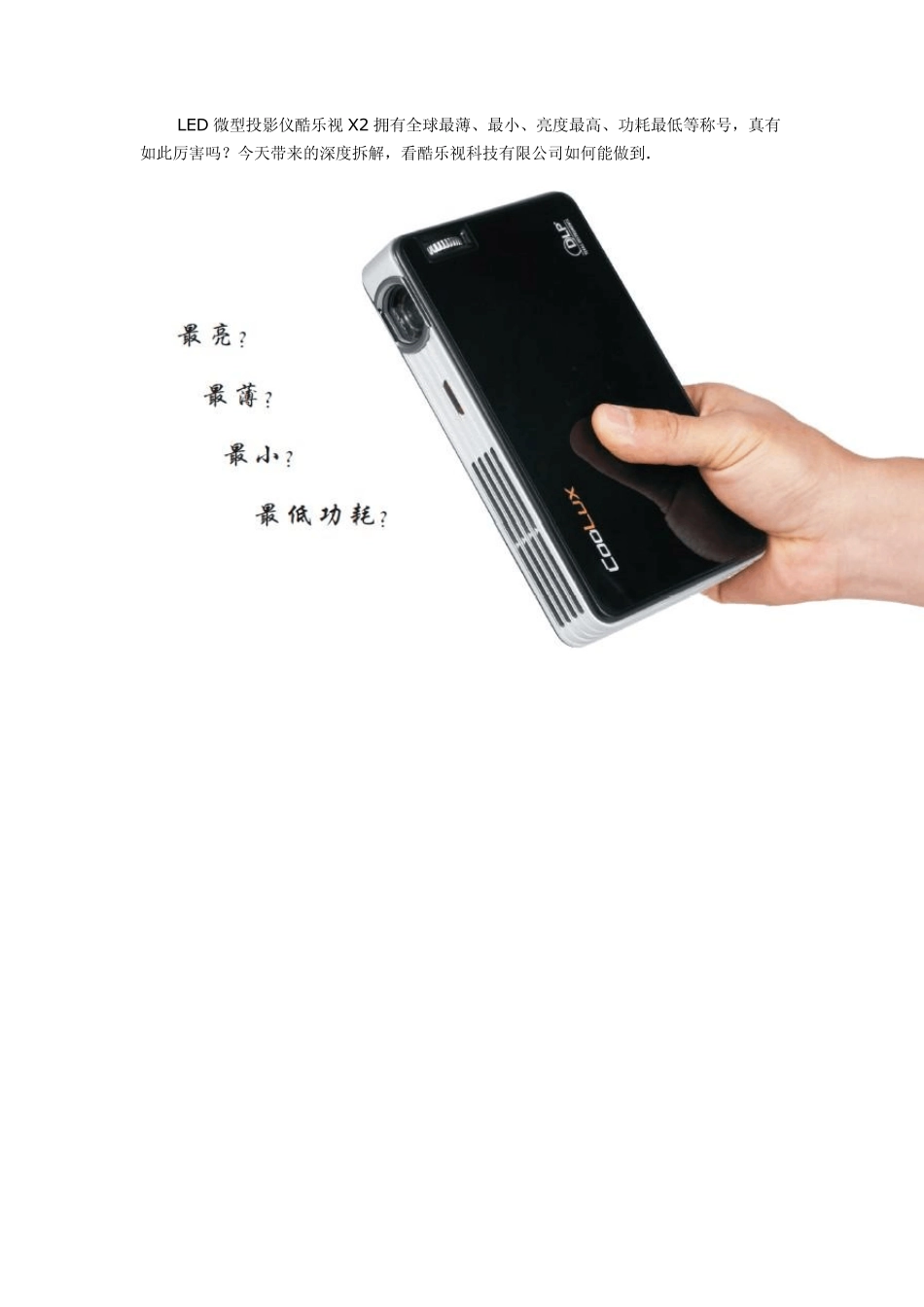

LED 微型投影仪酷乐视X2 拥有全球最薄、最小、亮度最高、功耗最低等称号,真有如此厉害吗?今天带来的深度拆解,看酷乐视科技有限公司如何能做到. 包装: 酷乐视X2 的包装非常简约。 拆解准备: 只需要准备一把十字螺纹刀就能搞定。 拆解之前我们闲来看看酷乐视 X2 的体积。 酷乐视 X2 长 180 毫米,宽 110 毫米,厚 28 毫米,这样的数据表现,如何能称得上最小呢?其实 X2 内部带有电池功能,22WH 的电池,体积至少也需要65CC 以上,除去电池的这部分,X2 体积只有 400 多好生,的确能称得上最小体积的高清投影。 上盖拆解 内部结构: 首先取掉主板与其它地方的连线:扬声器连线、灯控制线、供电线、DMD 连接器、风机供电线;取DMD 连接器时要非常小心,很容易损坏。取完主板相关连线后,拆掉主板上的4 个螺钉,就可以拆下主板了。 拆开后,其内部结构相当紧凑,也只有充分利用空间才能将此体积做到如此之小,散热结构也采用笔记本鼓风机+热管的方式,保证体积的同时也保证了散热. 主板图示: 零散部件图示: 鼓风机通过其特殊结构改变了风的方向,这样可以让机器做得很薄. 热管:热管技术是1963 年美国洛斯阿拉莫斯国家实验室的乔治格罗佛发明的一种称为“热管”的传热元件,它充分利用了热传导原理与致冷介质的快速热传递性质,透过热管将发热物体的热量迅速传递到热源外,其导热能力超过任何已知金属的导热能力.这一技术在笔记本中已经大量应用,在 X2 中应用也是该投影机能做薄、做小的原因。 DLP HD 显示芯片:此款芯片是TI 公司在 2011 年针对微投市场所出的一款 DLP Pico 高清芯片组,其分辨率达到 1280*800,而体积确相当小. OSRAM 红灯:OSRAM 以制作出色的光源闻名,其为投影所供 LED,其寿命长, 效率高,这也是X2 能在较低功耗下获得最大亮度原因之一。 功耗测试: LED 微型投影其功耗也是一个相当重要因素,因此我们对其功耗进行了详细测试. 测试一:测试适配器及投影机功率,测试仪器:远方PF9800 智能电量测试仪方。 总结: 通过以上的测试,我们可以看到X2 的实际功耗是25.7W,而市面上300 流明的丽讯Q2是53.6W,500 流明的优派W500 为88.7W,而X2 亮度为400 流明,明显可以看出,X2在光效方便做了很多考虑,将光效发挥到极致。而且待机时功耗为0,在国家倡导节能减排的今天,X2 无论是待机还是运行,在节能方面做出的贡献,都是值得称赞的,因此它是当之无愧最低功...
