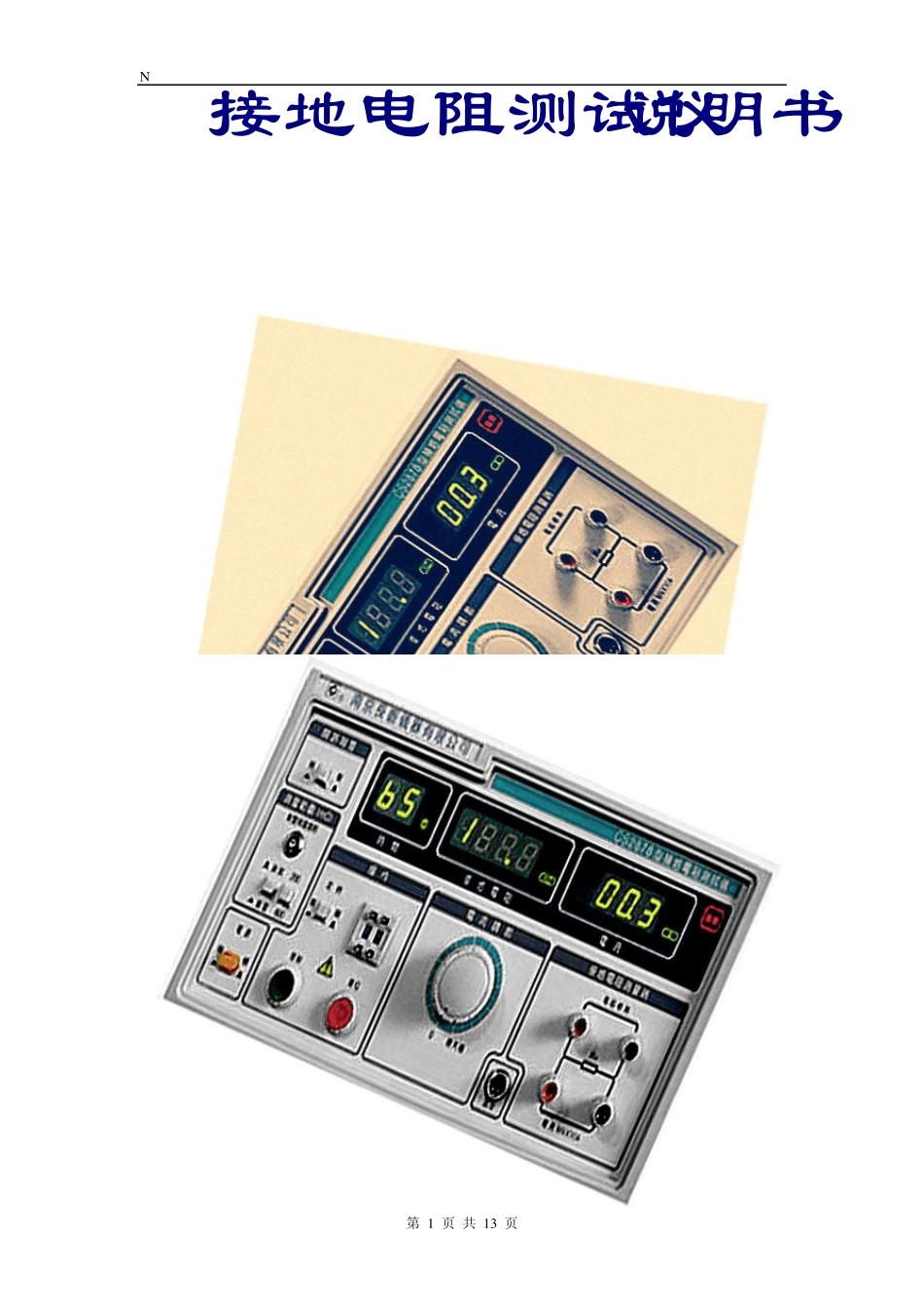

N 第 1 页 共 13 页 接地电阻测试仪CS-2678说明书 N 第 2 页 共 13 页 ● 测试时间、测试电流和接地电阻值同时显示 ● 报警电阻值可连续预置，更加方便用户测试，全国首创 ● 采用四端测量法，消除接触电阻对测试的影响，测试精度高 ● 新增开路报警选择功能，用户可自由选择是否需要开路报警 ● 采用除法器电路显示电阻，有效消除电网电压波动的影响，对电源依赖程度低 N 第 3 页 共 13 页 目 录 一、简 介…………………………………………3 二、技术规格………………………………………3 三、工作原理和方框图……………………………4 四、特 点…………………………………………4 五、使用注意事项…………………………………4 六、使用说明及操作步骤…………………………5 七、附件和保修………………………………… 8 N 第 4 页 共 13 页 一、简介 接地电阻测试仪是用来测量交流电网供电的电气设备，如家用电器、电动工具、医用电气设备及测量、控制和试验室用电气设备等的可触及金属壳体与该设备引出的安全保护接地端(线 )之间导通电阻(接地电阻)的仪器，它所反映的是电气设备的各处外露可导电部分与电气设备的总接地端子之间的(接触)电阻。接地电阻测试仪为了消除接触电阻对测试的影响，采用了4 端测量法，即在被测电器的外露可导电部分和总接地端子之间加上电流(一般为25A 左右)，然后再测量这两端的电压，算出其电阻值。 CS2678 接地电阻测试仪是按照GB、 IEC、 ISO、 BS、UL、 JIS 等国际国内的安全标准要求而设计的，接地电阻的指标是衡量各种电器设备安全性能的重要指标之一。它是在大电流(25A 或 10A)的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流指标的测试，以避免在绝缘性能下降(或损坏)时对人身的伤害。本测试仪是为满足以上要求为生产车间及实验部门提供高性能测试仪器而开发生产的。本仪器对供电电压要求不高，测量精度高，速度快，使用方便，特别适用于要求高的实验室和自动检测线上使用。新增断线报警选择功能(即开路报警)可以非常方便地知道仪器是否工作在正常测N 第 5 页 共 13 页 试状态，用户可以根据实际需要选择是否需要此项功能。本仪器采用31/2 位数字显示，读数方便,采用优化设计，整机具有极高的可靠性和稳定性。本测试仪适合于不同的国家标准：如符合GB4706.1-1998 家用和类似用途电器的安全标准中，通用要求有关...
