接地装置接地系统的型式

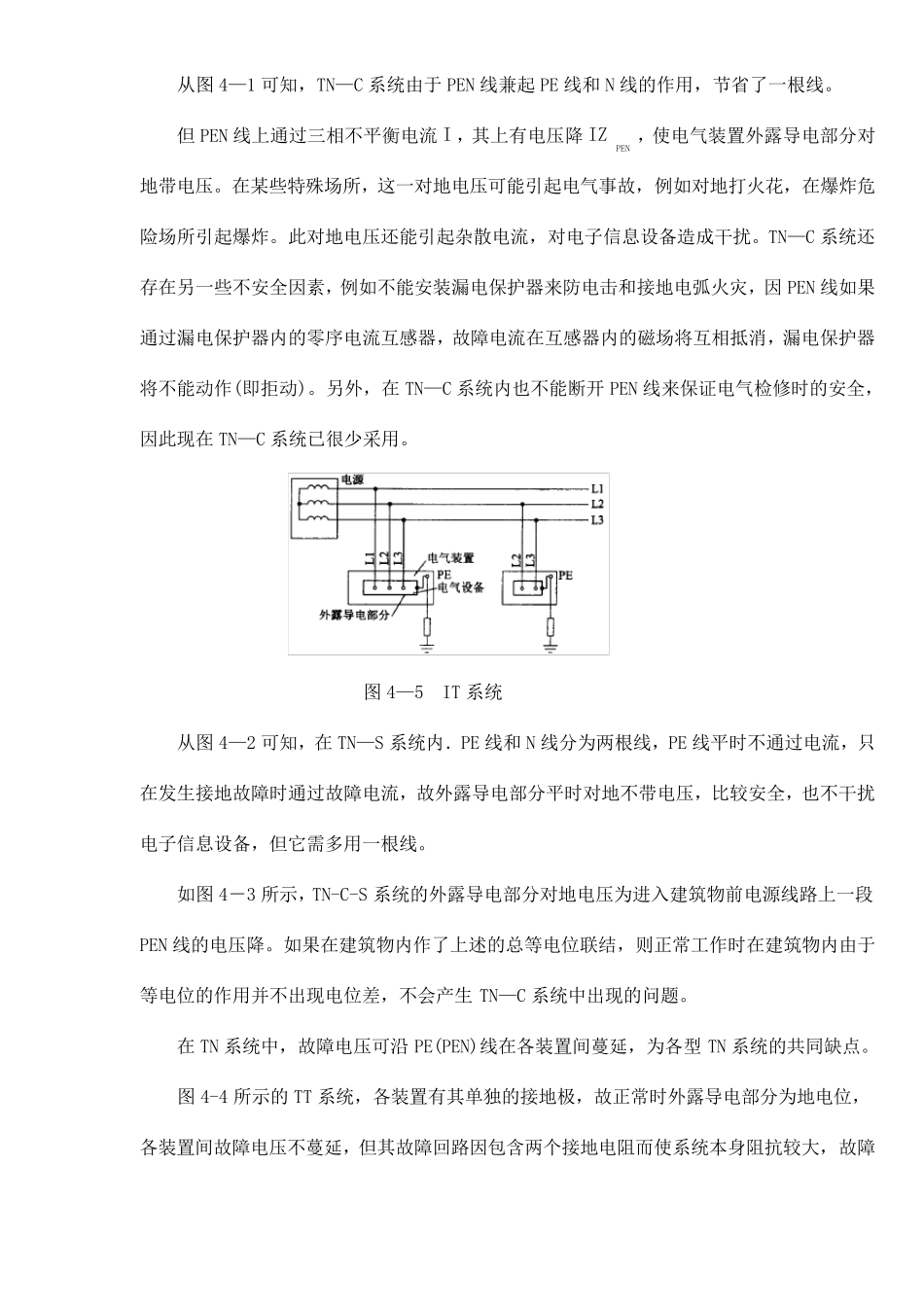

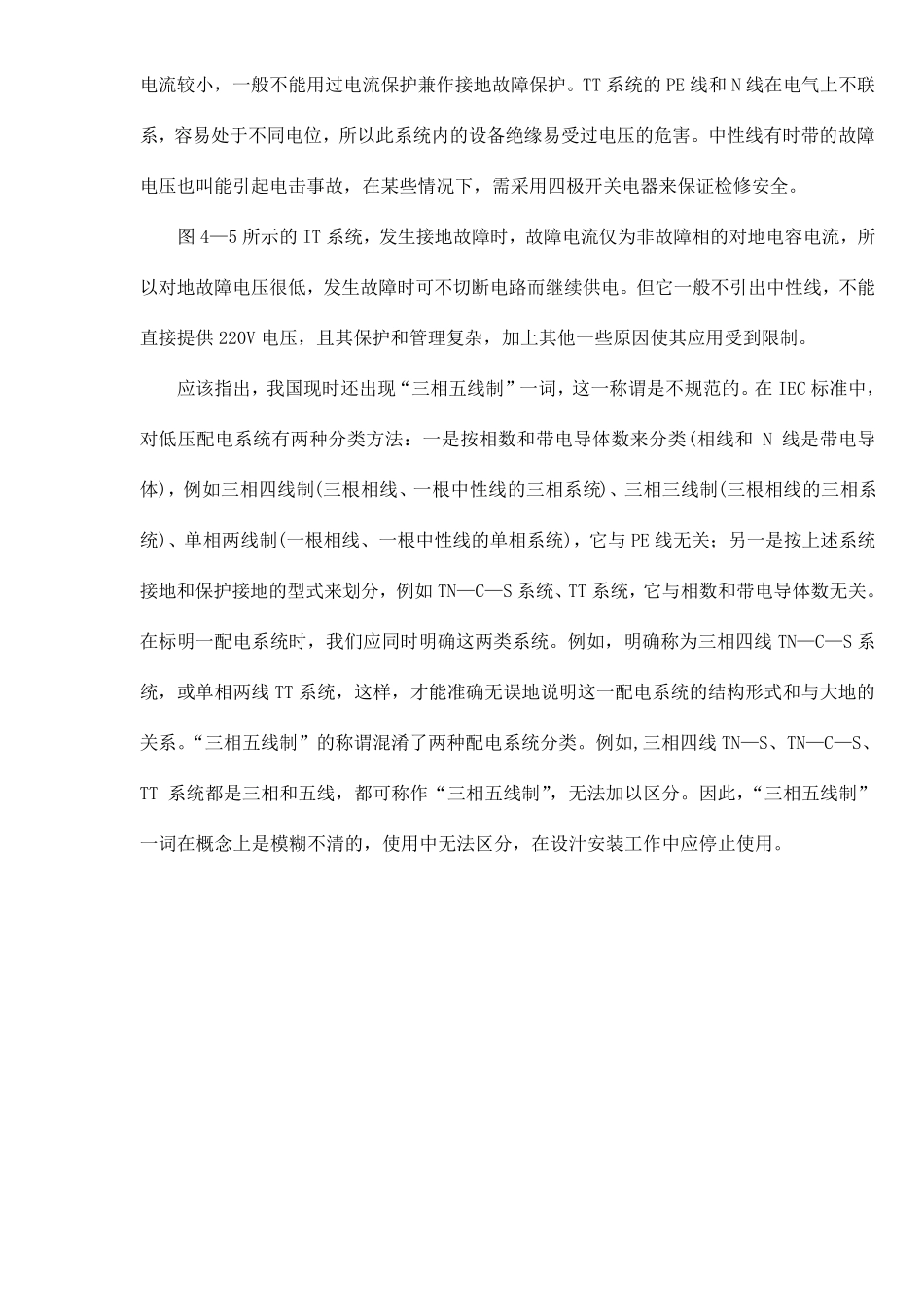

电气装置接地系统的型式 电气装置的接地系统分TN、TT、IT 三种型式，这些文字符号的意义是：第一个字母说明电源对地的关系：T——一点与地直接连接；I——与地隔离，或一点经高阻抗与地连接。第二个字母说明外露导电部分对地的关系：N——外露导电部分经与电源的中性点(N)连接而接地；T——外露导电部分直接接地，与电源的接地无关。 TN 系统按 N 线和 PE 线的组合方式又分为三种型式：TN—S 系统——在全系统内 N 线和PE 线是分开的；TN—C 系统——在全系统内 N 线和 PE 线合为一根线(PEN 线)；TN—C—S 系统——在全系统内，仅在建筑物电源进线前 N 线和 PE 线合为—根线，进入建筑物后即分为两根线。 在这些文字符号中：N 线称为中性线(neutralconductor)；PEN 线称为保护中性线(protectiveearthing and neutral conductor)； PE 线 称 为 保 护 接地线 (protective earthing conductor)，简称保护线。 各型接地系统见图4—1～图 4—5。 图 4—1 TN-C系统 图 4—2 TN-系统 图 4—3 TN-C-S系统 图 4— 4 TT系统 从图4—1 可知，TN—C 系统由于 PEN 线兼起 PE 线和 N 线的作用，节省了一根线。 但 PEN 线上通过三相不平衡电流 I ，其上有电压降 IZPEN ，使电气装置外露导电部分对地带电压。在某些特殊场所，这一对地电压可能引起电气事故，例如对地打火花，在爆炸危险场所引起爆炸。此对地电压还能引起杂散电流，对电子信息设备造成干扰。TN—C 系统还存在另一些不安全因素，例如不能安装漏电保护器来防电击和接地电弧火灾，因 PEN 线如果通过漏电保护器内的零序电流互感器，故障电流在互感器内的磁场将互相抵消，漏电保护器将不能动作(即拒动)。另外，在 TN—C 系统内也不能断开 PEN 线来保证电气检修时的安全，因此现在 TN—C 系统已很少采用。 图4—5 IT 系统 从图4—2 可知，在 TN—S 系统内．PE 线和 N 线分为两根线，PE 线平时不通过电流，只在发生接地故障时通过故障电流，故外露导电部分平时对地不带电压，比较安全，也不干扰电子信息设备，但它需多用一根线。 如图4－3 所示，TN-C-S 系统的外露导电部分对地电压为进入建筑物前电源线路上一段PEN 线的电压降。如果在建筑物内作了上述的总等电位联结，则正常工作时在建筑物内由于等电位的作用并不出现电位差 ，不会 产 生TN—C 系统中 出现的问 题 。 在 TN 系统中 ，故障电...
