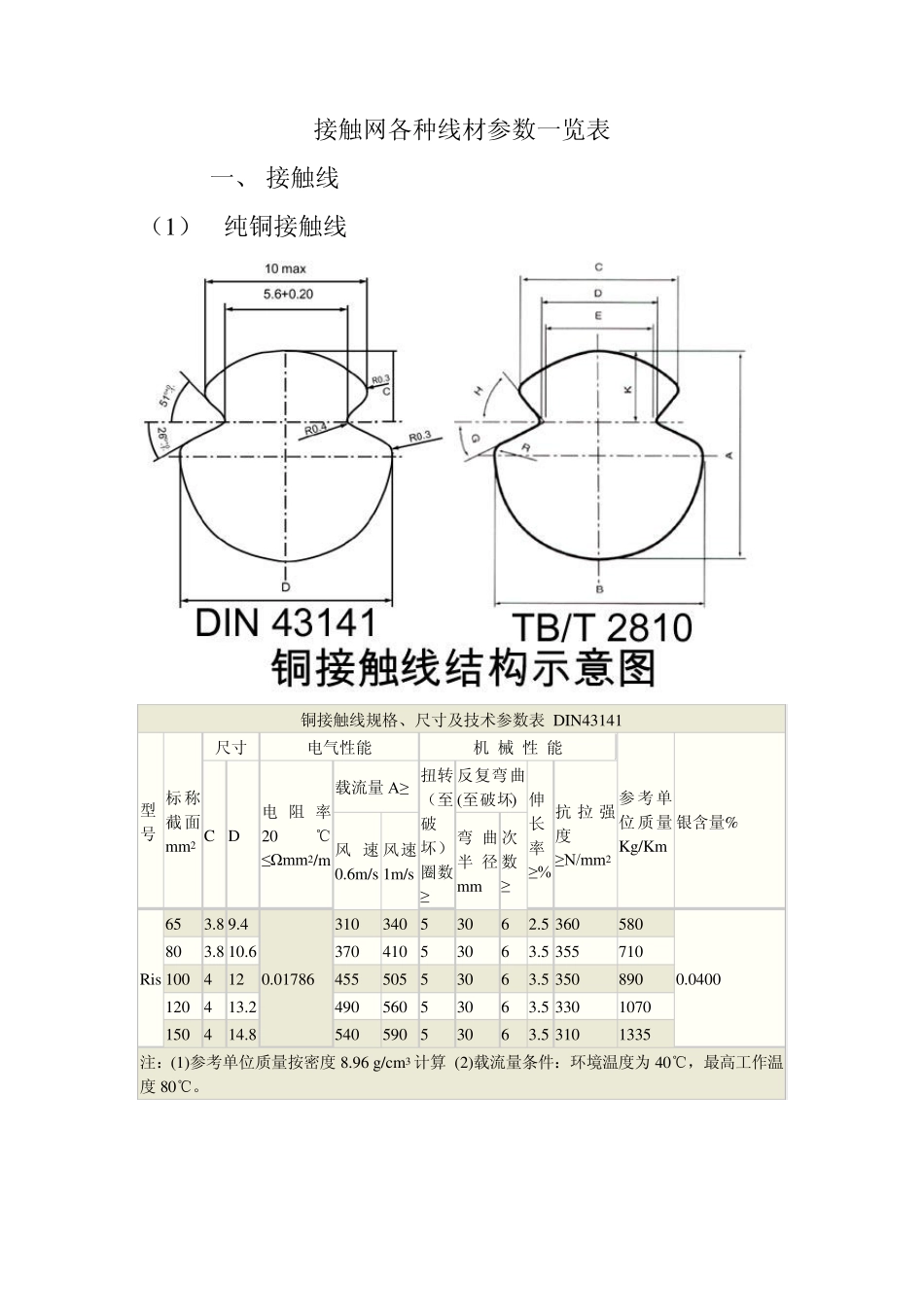

接触网各种线材参数一览表 一、 接触线 （1） 纯铜接触线 铜接触线规格、尺寸及技术参数表 DIN43141 型号 标称截面mm2 尺寸 电气性能 机 械 性 能 参考单位质量Kg/Km 银含量% C D 电阻率20℃≤Ωmm2/m 载流量A≥ 扭转（至破坏）圈数≥ 反复弯曲(至破坏) 伸长率≥% 抗 拉 强度≥N/mm2 风 速0.6m/s 风速1m/s 弯 曲半 径mm 次数≥ Ris 65 3.8 9.4 0.01786 310 340 5 30 6 2.5 360 580 0.0400 80 3.8 10.6 370 410 5 30 6 3.5 355 710 100 4 12 455 505 5 30 6 3.5 350 890 120 4 13.2 490 560 5 30 6 3.5 330 1070 150 4 14.8 540 590 5 30 6 3.5 310 1335 注：(1)参考单位质量按密度 8.96 g/cm3 计算 (2)载流量条件：环境温度为 40℃，最高工作温度 80℃。 铜接触线规格、尺寸参数表 TB/T2810 型号 标称截面mm2 计算截面mm2 尺寸及偏差mm 角度及偏差 参考单位质量kg/km A±1% B±2% C±2% D +4% -2% E K R G H ±1° CT 85 86 10.8 10.76 9.40 7.24 6.80 4.60 0.40 27° 51° 769 110 111 12.34 12.34 9.73 7.24 6.80 4.47 0.40 27° 51° 992 120 121 12.90 12.90 9.76 7.24 6.80 4.35 0.40 27° 51° 1082 150 151 14.40 14.10 9.71 7.24 6.80 4.00 0.40 27° 51° 1350 注：参考单位质量按密度8.94g/cm3 计算 铜接触线技术参数 TB/T2810 型号 标称截面mm2 电气性能 机 械 性 能 含氧量% 电阻率20 ℃≤Ωmm°/m 载流量A≥ 拉 断力≥ KN 伸 长率≥% 扭 转（ 至破坏）≥圈数 反复弯曲至破坏 杨 氏 模 量Mpa 半 径mm ≥次数 CT 85 0.01768 440 31.82 2.7 3 25 8 124000 0.0400 110 530 39.95 3.0 3 25 8 120 560 41.75 3.0 3 25 8 150 590 51.79 3.3 3 30 8 注：载流量条件：环境温度为 35℃，最高允许工作温度95℃。 （2） 银铜合金接触线 银铜合金接触线技术参数 DIN43141 型号 标称截面mm2 尺寸 电气性能 机 械 性 能 参考单位质量Kg/Km 银含量% C D 电阻率20℃≤Ωmm2/m 载流量A≥ 扭 转（ 至破坏 ）圈 数≥ 反复弯曲至破坏 伸长率≥% 抗拉强度≥N/mm2 风速0.6m/s 风 速1m/s 弯 曲半 径mm 次数≥ Ris 80 3.8 10.6 0.01786 620 690 5 30 6 3.5 365 7...
