控制柜制作工艺及规程VIP专享

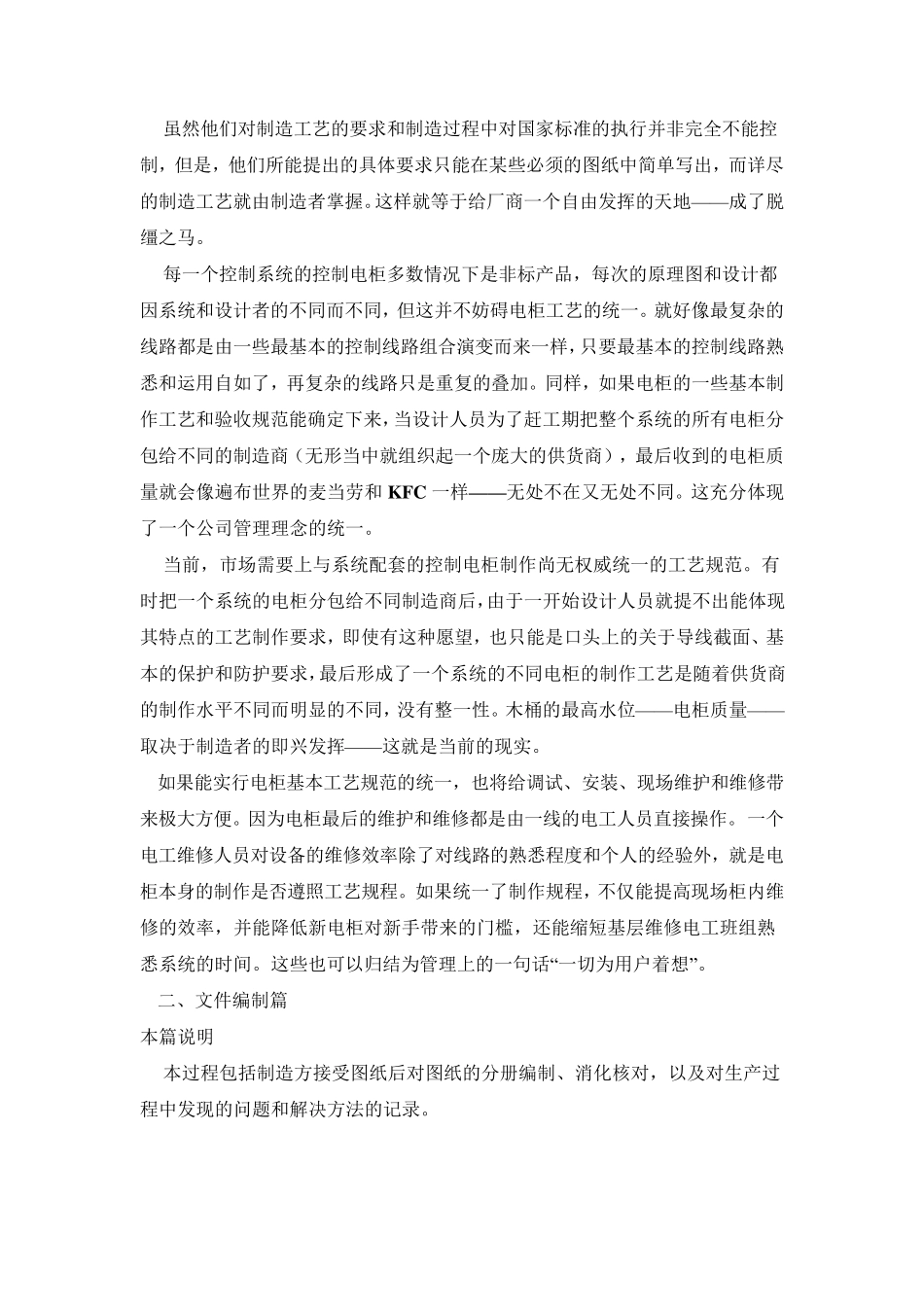

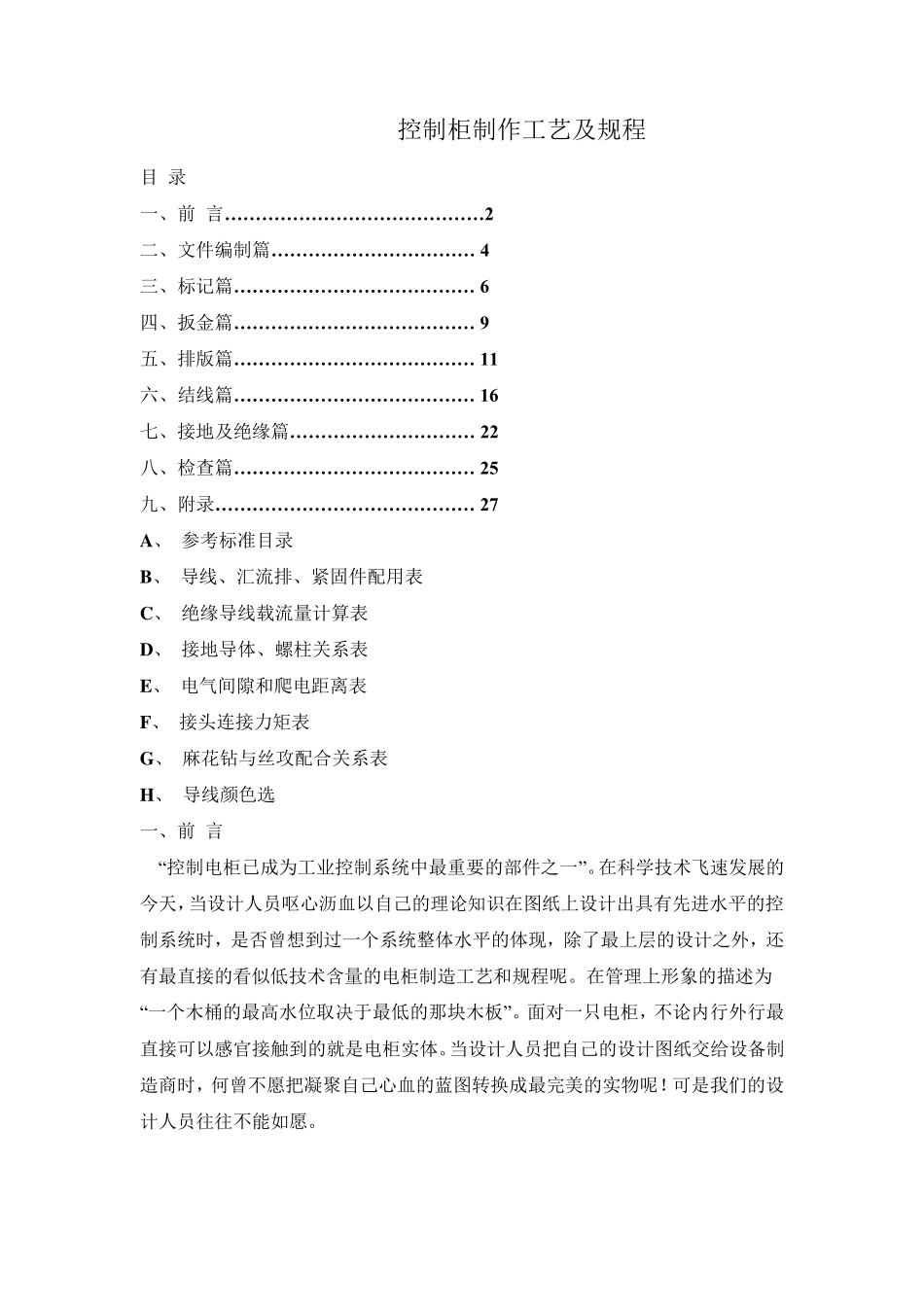

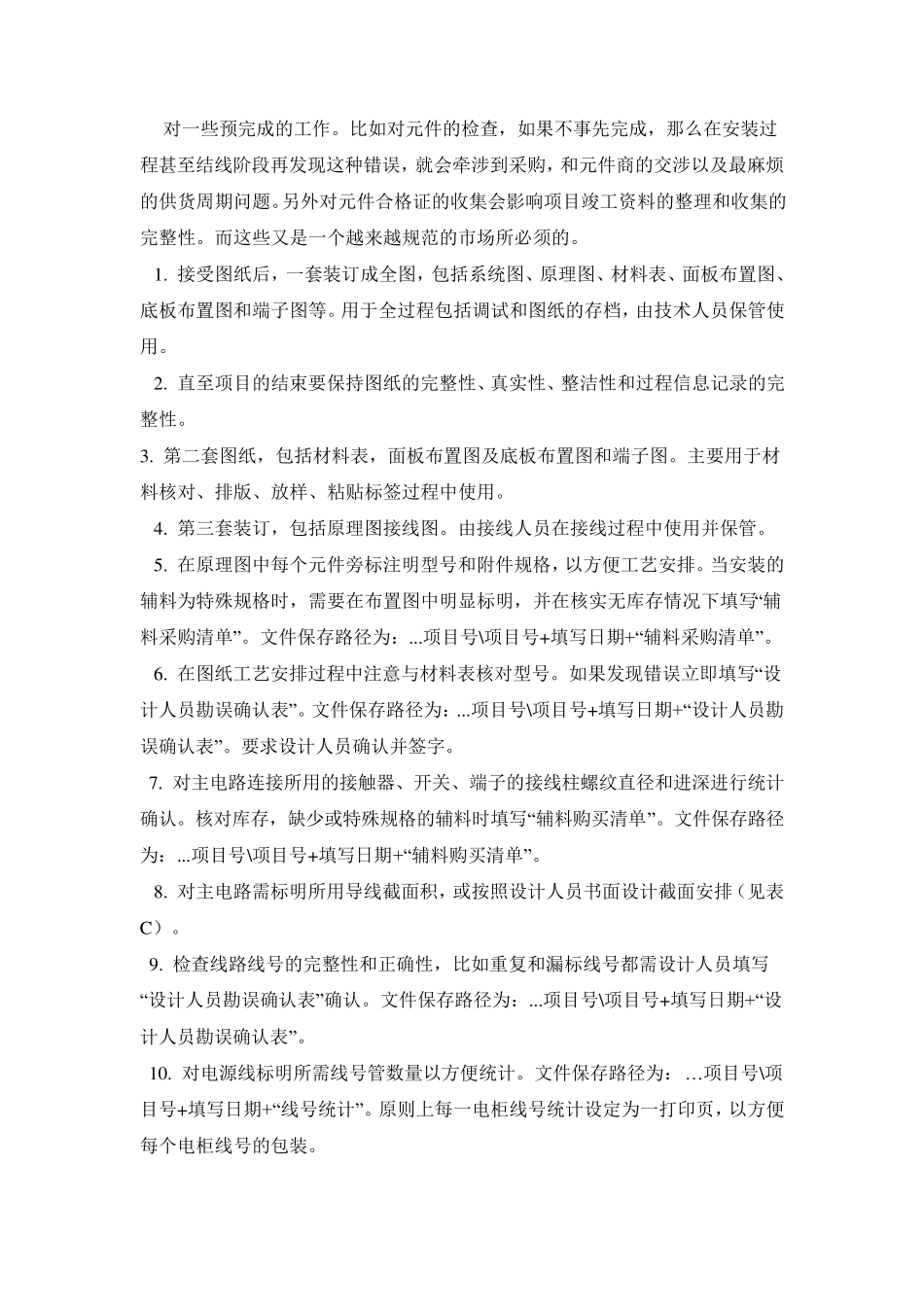

控制柜制作工艺及规程 目 录 一、前 言… … … … … … … … … … … … … … 2 二、文件编制篇… … … … … … … … … … … 4 三、标记篇… … … … … … … … … … … … … 6 四、扳金篇… … … … … … … … … … … … … 9 五、排版篇… … … … … … … … … … … … … 11 六、结线篇… … … … … … … … … … … … … 16 七、接地及绝缘篇… … … … … … … … … … 22 八、检查篇… … … … … … … … … … … … … 25 九、附录… … … … … … … … … … … … … … 27 A、 参考标准目录 B、 导线、汇流排、紧固件配用表 C、 绝缘导线载流量计算表 D、 接地导体、螺柱关系表 E、 电气间隙和爬电距离表 F、 接头连接力矩表 G 、 麻花钻与丝攻配合关系表 H 、 导线颜色选 一、前 言 “控制电柜已成为工业控制系统中最重要的部件之一”。在科学技术飞速发展的今天，当设计人员呕心沥血以自己的理论知识在图纸上设计出具有先进水平的控制系统时，是否曾想到过一个系统整体水平的体现，除了最上层的设计之外，还有最直接的看似低技术含量的电柜制造工艺和规程呢。在管理上形象的描述为“一个木桶的最高水位取决于最低的那块木板”。面对一只电柜，不论内行外行最直接可以感官接触到的就是电柜实体。当设计人员把自己的设计图纸交给设备制造商时，何曾不愿把凝聚自己心血的蓝图转换成最完美的实物呢！可是我们的设计人员往往不能如愿。 虽然他们对制造工艺的要求和制造过程中对国家标准的执行并非完全不能控制，但是，他们所能提出的具体要求只能在某些必须的图纸中简单写出，而详尽的制造工艺就由制造者掌握。这样就等于给厂商一个自由发挥的天地——成了脱缰之马。 每一个控制系统的控制电柜多数情况下是非标产品，每次的原理图和设计都因系统和设计者的不同而不同，但这并不妨碍电柜工艺的统一。就好像最复杂的线路都是由一些最基本的控制线路组合演变而来一样，只要最基本的控制线路熟悉和运用自如了，再复杂的线路只是重复的叠加。同样，如果电柜的一些基本制作工艺和验收规范能确定下来，当设计人员为了赶工期把整个系统的所有电柜分包给不同的制造商（无形当中就组织起一个庞大的供货商），最后收到的电柜质量就会像遍布世界的麦...
