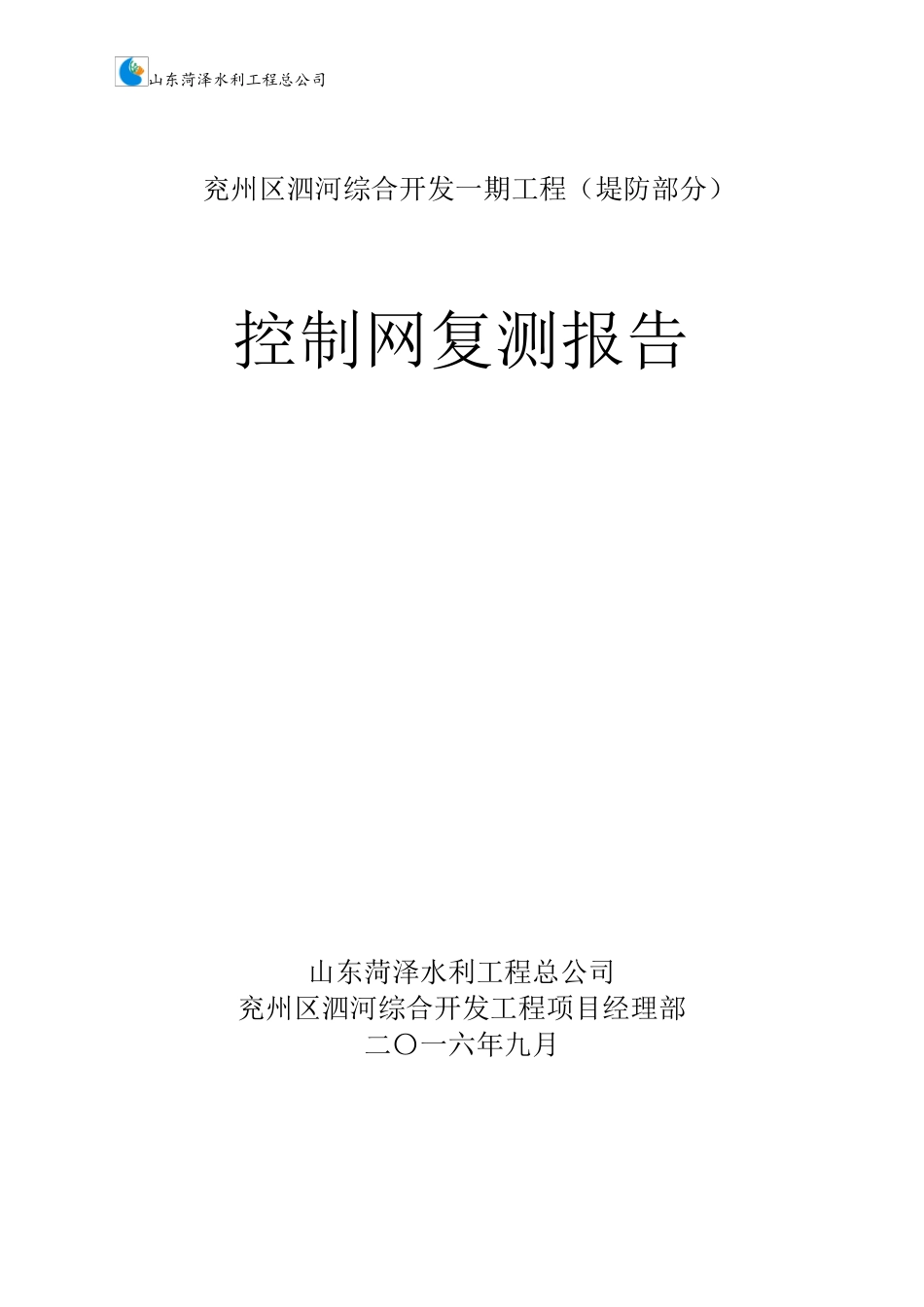

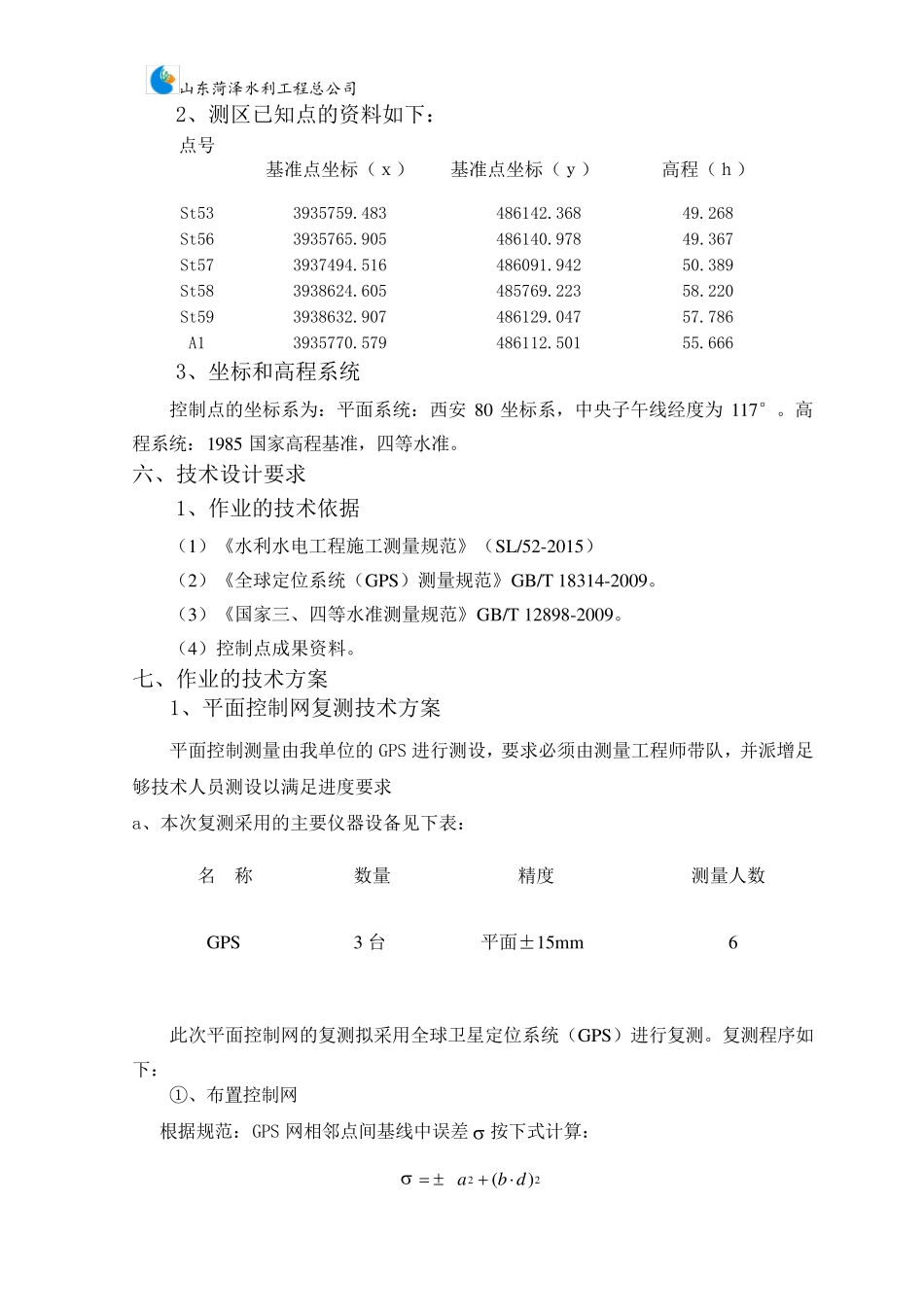

山东菏泽水利工程总公司 兖州区泗河综合开发一期工程(堤防部分) 控制网复测报告 山东菏泽水利工程总公司 兖州区泗河综合开发工程项目经理部 二〇一六年九月 山东菏泽水利工程总公司 一、工程概况 1、泗河是南四湖湖东地区最大的山洪河道,属淮河沂沐泗流域的南四湖水系,发源于泰安市新泰市太平顶,流经济宁市的泗水县、曲阜市、兖州区、邹城市、微山县和济宁高新区、太白湖新区七县市区,于太白湖新区辛闸村入南阳湖,干流全长159 公里,流域面积 2357 平方公里,其中济宁境内干流总长146 公里,流域面积 2030平方公里。 2、工程施工范围:兖州区泗河综合开发一期工程(堤防部分)主要为37+800~43+600右岸堤段复堤工程,河道中泓线长2.944km。 二、复测的目的 按照监理部的指示和有关规定要求,为了检验勘察设计单位所提交的现场控制网的精确度是否达到设计及有关规范要求,保证施工测量所采用的测量控制网的可靠性,我标段将在施工前对设计单位提交的控制点进行复测。 三、复测的内容 我项目部主要复测范围为桩号:自金口 坝 至G 327 国 道田 村大桥 ,河道桩号40+595-43+600。 本 次 复测内容为平面控制网测量和高程控制网测量,其中需 校 核 设计单位移 交的平面控制点6 个 。 四、复测控制点工作 量 根 据 测区情 况和采用的控制测量方案 ,预 计此 次 平面复测的工作 量为外 业 数 据 采集 1 天 ,内业 数 据 处 理 1 天 。高程控制网复测工作 量为外 业 数 据 1 天 ,内业 数 据 处 理1 天 。 五 、测区情 况 1、测区踏 勘情 况 6 个 控制点全部找 到,没 有控制点被 破 坏 。 山东菏泽水利工程总公司 2、测区已知点的资料如下: 点号 基准点坐标(x) 基准点坐标(y) 高程(h) St53 3935759.483 486142.368 49.268 St56 3935765.905 486140.978 49.367 St57 3937494.516 486091.942 50.389 St58 3938624.605 485769.223 58.220 St59 3938632.907 486129.047 57.786 A1 3935770.579 486112.501 55.666 3、坐标和高程系统 控制点的坐标系为:平面系统:西安80 坐标系,中央子午线经度为117°。高程系统:1985 国家高程基准,四等水准。 六、技术设计要求 1、作业的技术依据 (1)《水利水电工程施工测量规范》(SL/52-2015) (2)《全球定位系统(GPS)测量规范》GB/T 18314-2009。 (3)《国家三...
