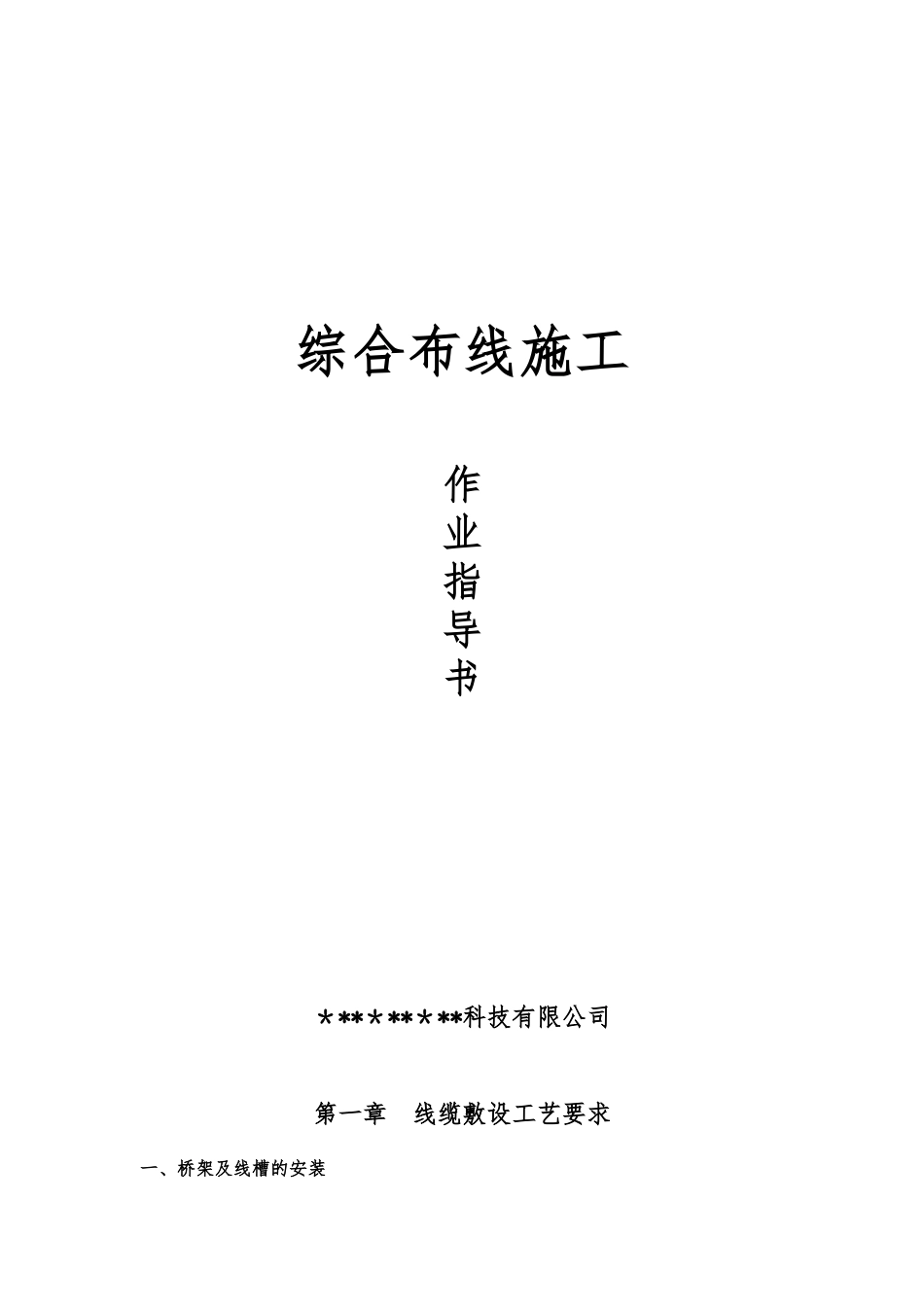

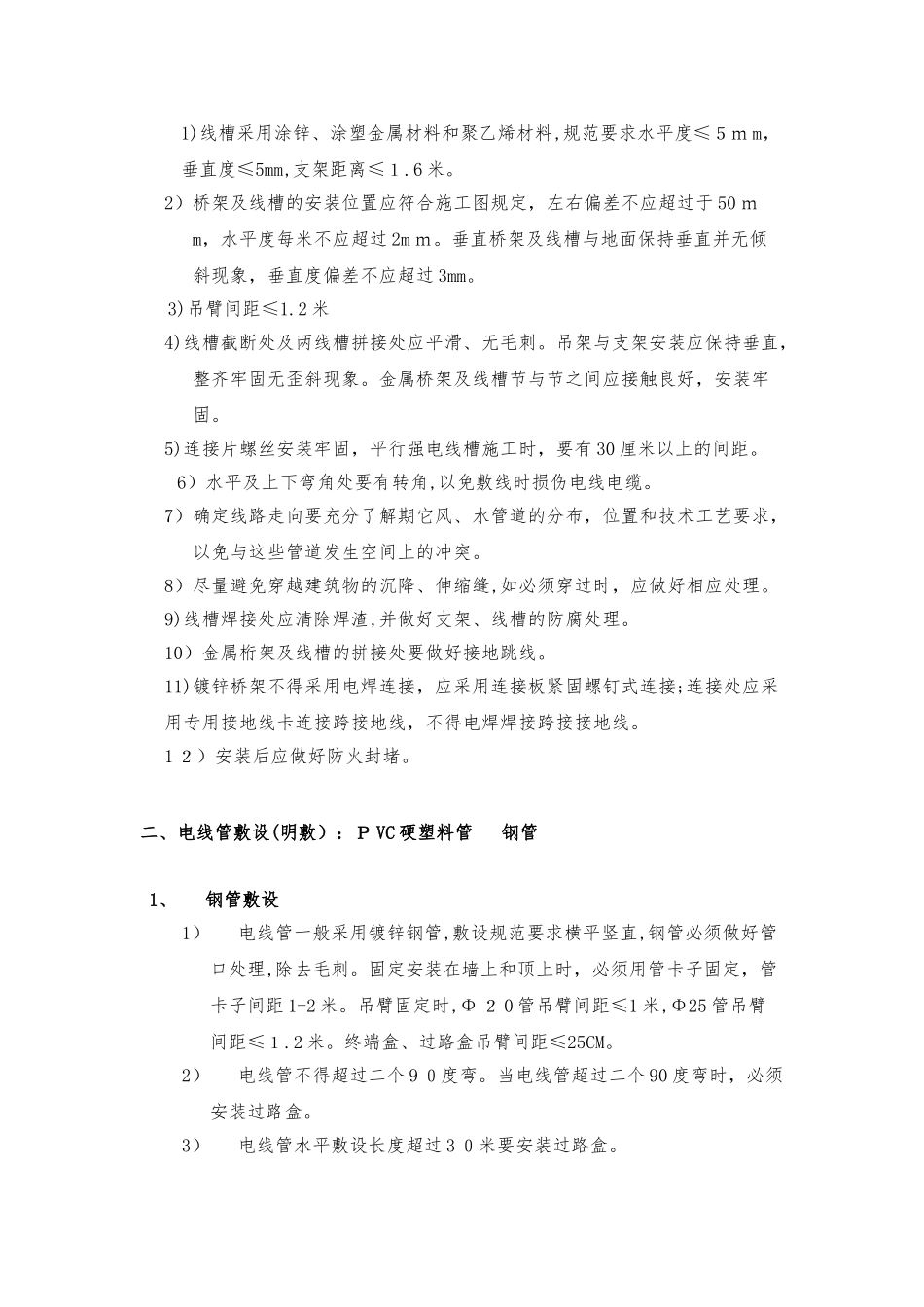

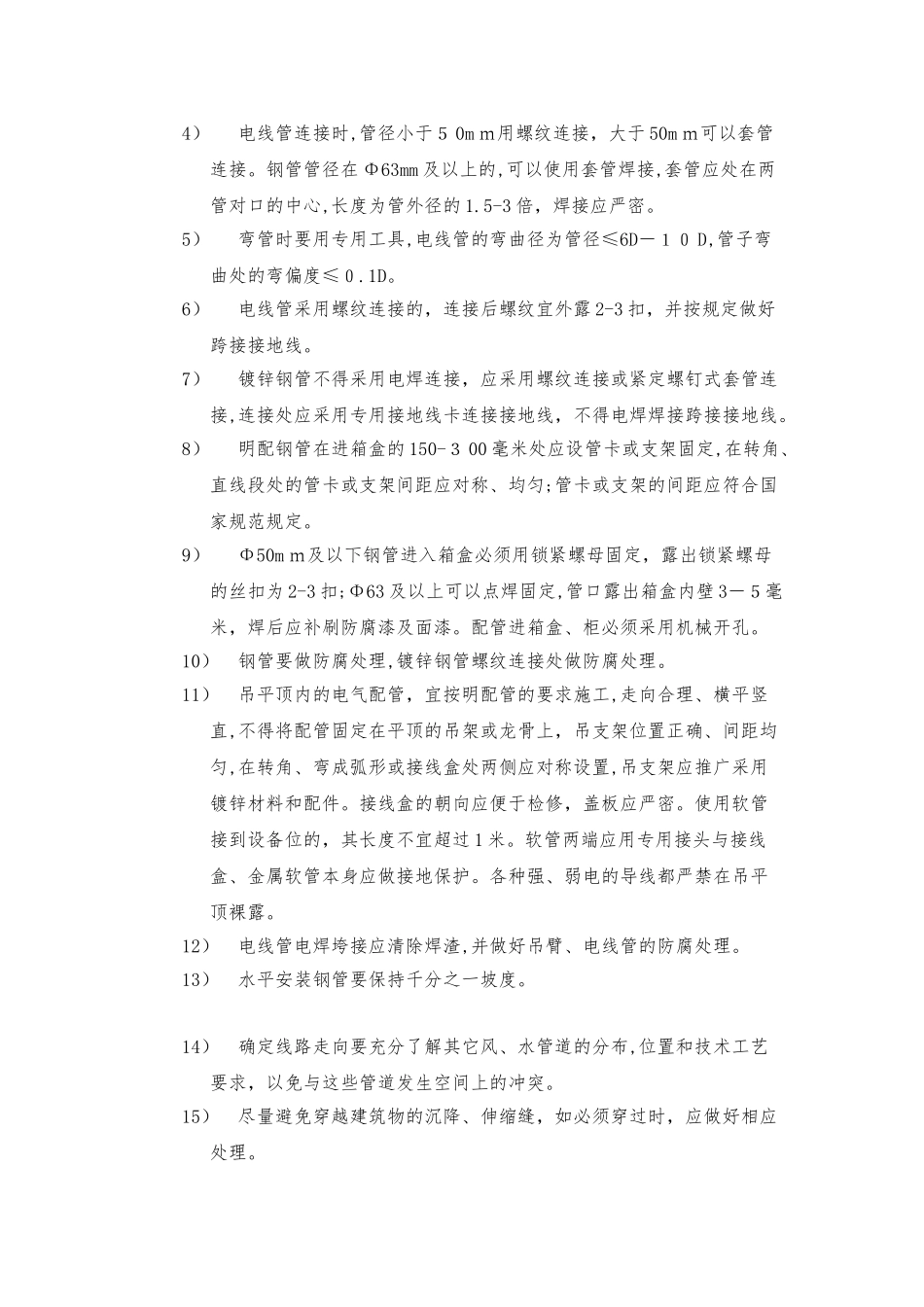

综合布线施工作业指导书＊**＊**＊**科技有限公司第一章线缆敷设工艺要求一、桥架及线槽的安装1)线槽采用涂锌、涂塑金属材料和聚乙烯材料,规范要求水平度≤５ｍm，垂直度≤5mm,支架距离≤１.6米。2）桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过于50ｍm，水平度每米不应超过2mｍ。垂直桥架及线槽与地面保持垂直并无倾斜现象，垂直度偏差不应超过3mm。3)吊臂间距≤1.2米4)线槽截断处及两线槽拼接处应平滑、无毛刺。吊架与支架安装应保持垂直，整齐牢固无歪斜现象。金属桥架及线槽节与节之间应接触良好，安装牢固。5)连接片螺丝安装牢固，平行强电线槽施工时，要有30厘米以上的间距。6）水平及上下弯角处要有转角,以免敷线时损伤电线电缆。7）确定线路走向要充分了解期它风、水管道的分布，位置和技术工艺要求，以免与这些管道发生空间上的冲突。8）尽量避免穿越建筑物的沉降、伸缩缝,如必须穿过时，应做好相应处理。9)线槽焊接处应清除焊渣,并做好支架、线槽的防腐处理。10）金属桁架及线槽的拼接处要做好接地跳线。11)镀锌桥架不得采用电焊连接，应采用连接板紧固螺钉式连接;连接处应采用专用接地线卡连接跨接地线，不得电焊焊接跨接接地线。1２）安装后应做好防火封堵。二、电线管敷设(明敷）：ＰVC硬塑料管钢管1、钢管敷设1）电线管一般采用镀锌钢管,敷设规范要求横平竖直,钢管必须做好管口处理,除去毛刺。固定安装在墙上和顶上时，必须用管卡子固定，管卡子间距1-2米。吊臂固定时,Φ２0管吊臂间距≤1米,Φ25管吊臂间距≤１.2米。终端盒、过路盒吊臂间距≤25CM。2）电线管不得超过二个9０度弯。当电线管超过二个90度弯时，必须安装过路盒。3）电线管水平敷设长度超过3０米要安装过路盒。4）电线管连接时,管径小于５0mｍ用螺纹连接，大于50mｍ可以套管连接。钢管管径在Φ63mm及以上的,可以使用套管焊接,套管应处在两管对口的中心,长度为管外径的1.5-3倍，焊接应严密。5）弯管时要用专用工具,电线管的弯曲径为管径≤6D－１０D,管子弯曲处的弯偏度≤０.1D。6）电线管采用螺纹连接的，连接后螺纹宜外露2-3扣，并按规定做好跨接接地线。7）镀锌钢管不得采用电焊连接，应采用螺纹连接或紧定螺钉式套管连接,连接处应采用专用接地线卡连接接地线，不得电焊焊接跨接接地线。8）明配钢管在进箱盒的150-３00毫米处应设管卡或支架固定,在转角、直线段处的管卡或支架间距应对称、均匀;管卡或支架的间距应符合国家规范规定。9）Φ50mｍ及以下钢管进入箱盒必须用锁紧螺母固定，露出锁紧螺母的丝扣为2-3扣;Φ63及以上可以点焊固定,管口露出箱盒内壁3－５毫米，焊后应补刷防腐漆及面漆。配管进箱盒、柜必须采用机械开孔。10）钢管要做防腐处理,镀锌钢管螺纹连接处做防腐处理。11）吊平顶内的电气配管，宜按明配管的要求施工,走向合理、横平竖直,不得将配管固定在平顶的吊架或龙骨上，吊支架位置正确、间距均匀,在转角、弯成弧形或接线盒处两侧应对称设置,吊支架应推广采用镀锌材料和配件。接线盒的朝向应便于检修，盖板应严密。使用软管接到设备位的，其长度不宜超过1米。软管两端应用专用接头与接线盒、金属软管本身应做接地保护。各种强、弱电的导线都严禁在吊平顶裸露。12）电线管电焊垮接应清除焊渣,并做好吊臂、电线管的防腐处理。13）水平安装钢管要保持千分之一坡度。14）确定线路走向要充分了解其它风、水管道的分布,位置和技术工艺要求，以免与这些管道发生空间上的冲突。15）尽量避免穿越建筑物的沉降、伸缩缝，如必须穿过时，应做好相应处理。16）钢管管口必须认真做好管口处理,不能有毛刺、刀口。2、PＶＣ管敷设1）与水、电、煤三种管的平行距离≥30CM,不得与三种管重叠。2）电线管不得超过二个90度弯。当电线管超过二个90度弯时，必须安装过路盒。3）电线管水平敷设长度超过30米要安装过路盒。段内不能有S弯。4）弯管时要用专用工具,电线管的弯曲径为管径≤６Ｄ－10Ｄ，管子弯曲处的弯偏度≤０．１Ｄ。5）确定线路走向要充分了解其它风、水管道的分布，位置和技术工艺要求，以免与这些管道发生空间上的冲突。6）电线管要连接的,采用套管粘胶连接,连接处结合面应专用粘合...
