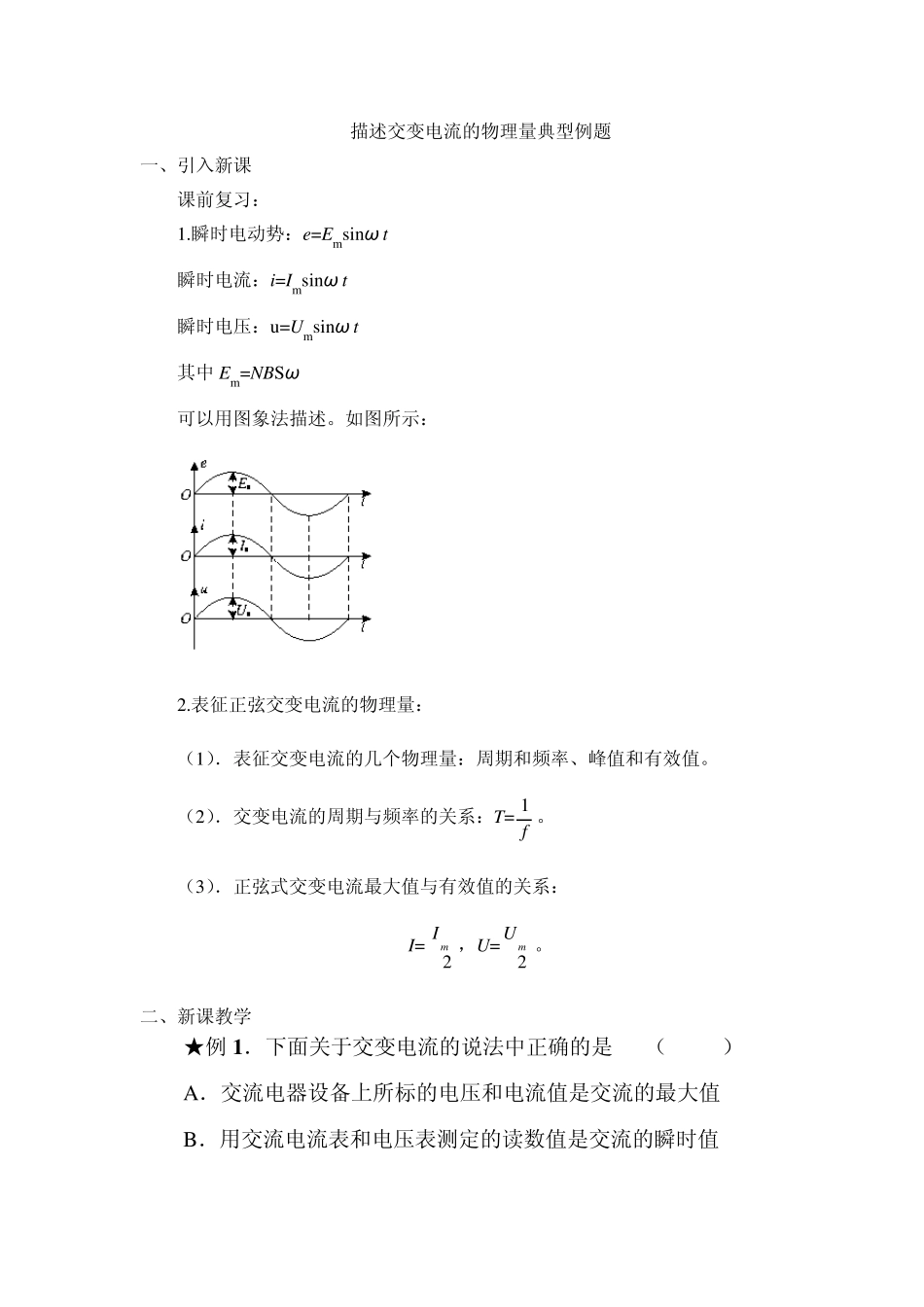

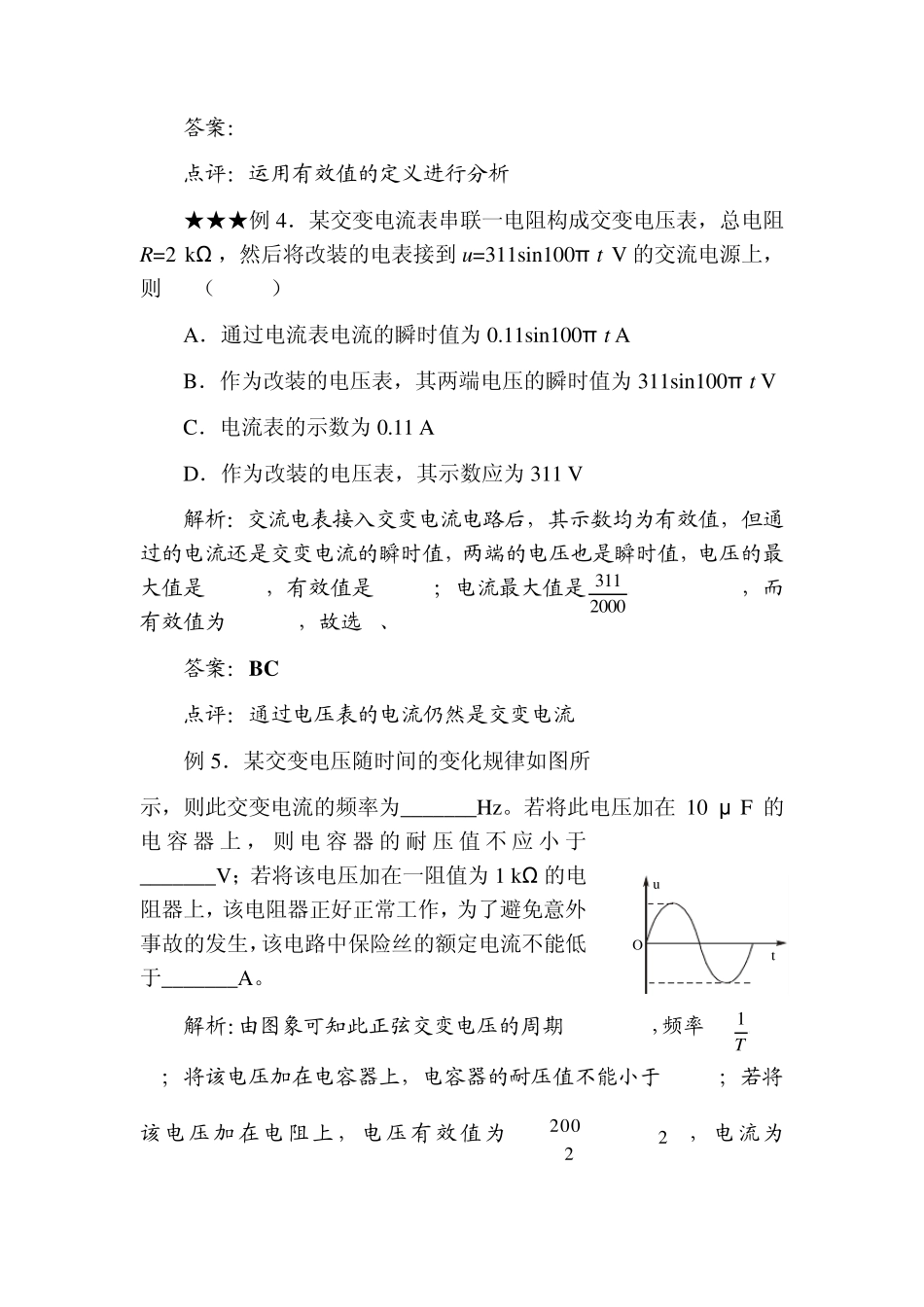

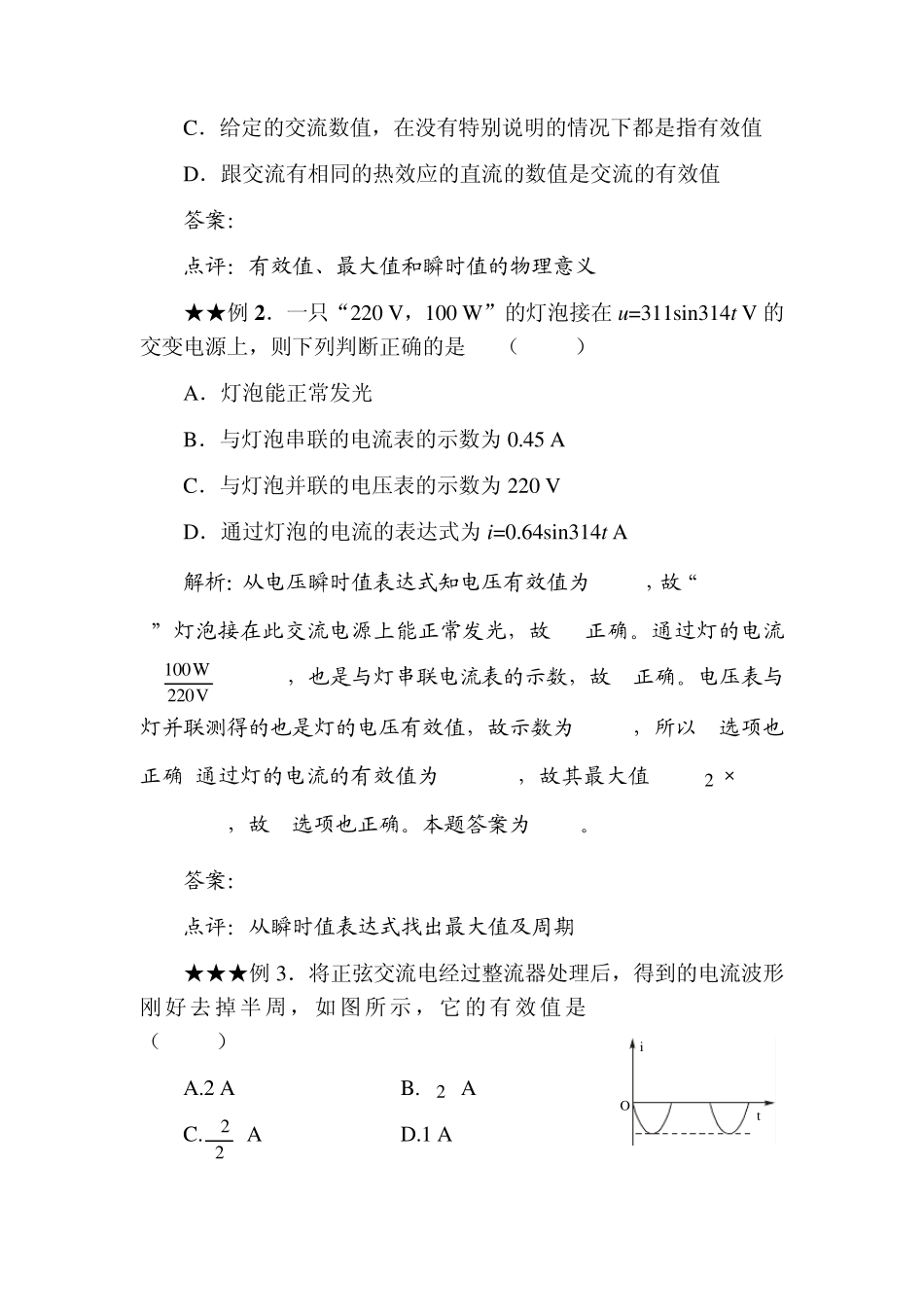

描述交变电流的物理量典型例题 一、引入新课 课前复习: 1.瞬时电动势:e=Emsinω t 瞬时电流:i=Imsinω t 瞬时电压:u=Umsinω t 其中Em=NBSω 可以用图象法描述。如图所示: 2.表征正弦交变电流的物理量: (1).表征交变电流的几个物理量:周期和频率、峰值和有效值。 (2).交变电流的周期与频率的关系:T= f1 。 (3).正弦式交变电流最大值与有效值的关系: I=2mI,U=2mU。 二、新课教学 ★例1 .下面关于交变电流的说法中正确的是 ( ) A.交流电器设备上所标的电压和电流值是交流的最大值 B.用交流电流表和电压表测定的读数值是交流的瞬时值 C.给定的交流数值,在没有特别说明的情况下都是指有效值 D.跟交流有相同的热效应的直流的数值是交流的有效值 答案:CD 点评:有效值、最大值和瞬时值的物理意义 ★★例2.一只“220 V,100 W”的灯泡接在u =311sin314t V 的交变电源上,则下列判断正确的是 ( ) A.灯泡能正常发光 B.与灯泡串联的电流表的示数为 0.45 A C.与灯泡并联的电压表的示数为 220 V D.通过灯泡的电流的表达式为 i=0.64sin314t A 解析:从电压瞬时值表达式知电压有效值为220 V,故“220 V 100 W”灯泡接在此交流电源上能正常发光,故A正确。通过灯的电流I=V220W100=0.45 A,也是与灯串联电流表的示数,故B正确。电压表与灯并联测得的也是灯的电压有效值,故示数为220 V,所以C选项也正确.通过灯的电流的有效值为0.45 A,故其最大值Im= 2 ×0.45 A=0.64 A,故D选项也正确。本题答案为ABCD。 答案:ABCD 点评:从瞬时值表达式找出最大值及周期 ★★★例3.将正弦交流电经过整流器处理后,得到的电流波形刚 好去掉 半周,如 图所示 ,它的有效值是 ( ) A.2 A B.2 A C.22 A D.1 A it/A/s-22246O答案:B 点评:运用有效值的定义进行分析 ★★★例 4.某交变电流表串联一电阻构成交变电压表,总电阻R=2 kΩ ,然后将改装的电表接到 u =311sin100π t V 的交流电源上,则 ( ) A.通过电流表电流的瞬时值为 0.11sin100π t A B.作为改装的电压表,其两端电压的瞬时值为 311sin100π t V C.电流表的示数为 0.11 A D.作为改装的电压表,其示数应为 311 V 解析:交流电表接入交变电流电路后,其示数均为有效值,但通过的电流还是交变电流的瞬时值,两端的电压也是瞬时值,电压的最大值是311 V,有效值是2...
