提前开门模块使用说明

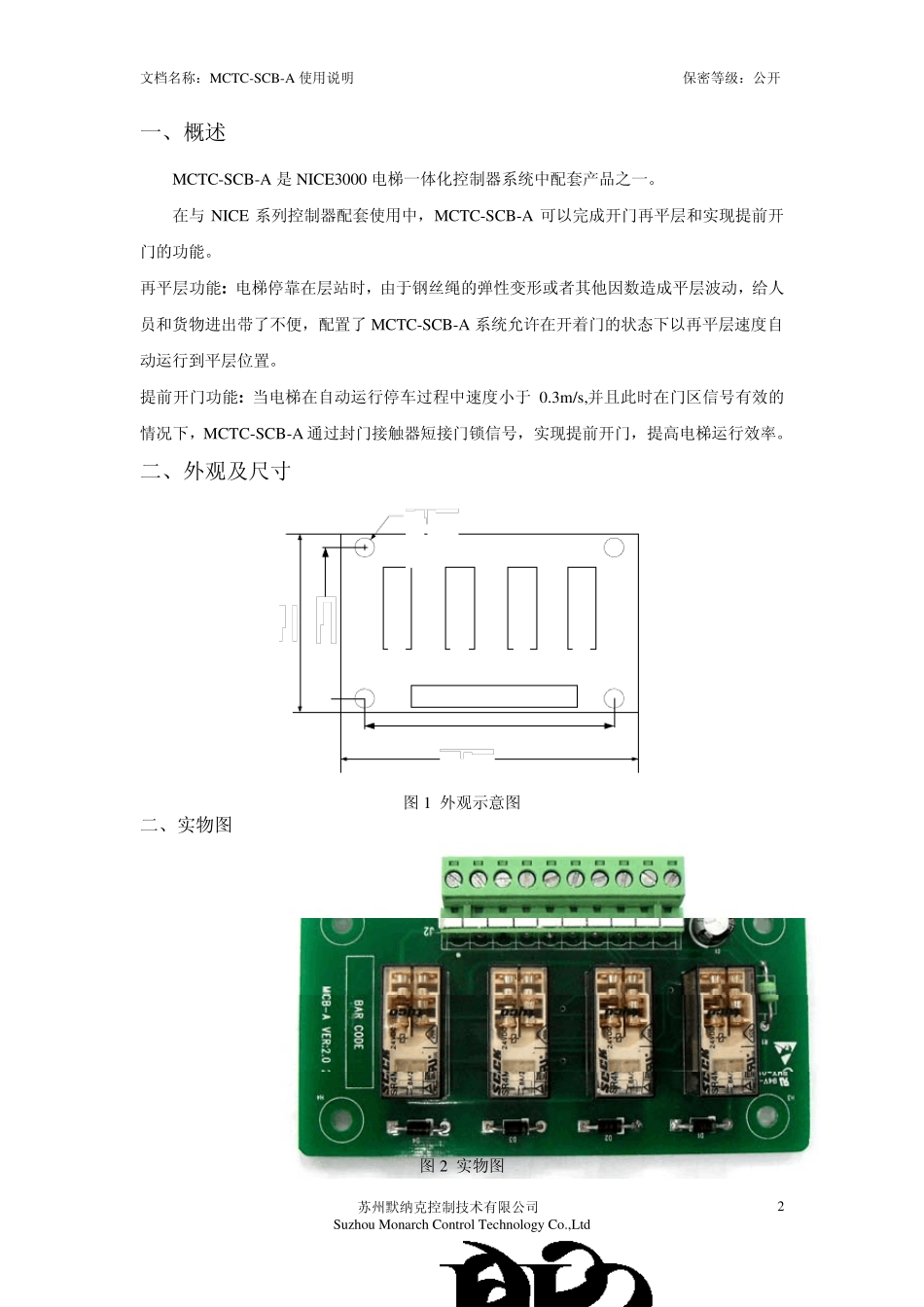

文档名称：MCTC-SCB-A 使用说明 保密等级：公开 苏州默纳克控制技术有限公司 Suzhou Monarch Control Technology Co.,Ltd 1 电梯控制专家 同步世界潮流 MCTC-SCB-A 使用说明 V1.00 文档名称：MCTC-SCB-A 使用说明 保密等级：公开 苏州默纳克控制技术有限公司 Suzhou Monarch Control Technology Co.,Ltd 2一、概述 MCTC-SCB-A 是 NICE3000 电梯一体化控制器系统中配套产品之一。 在与 NICE 系列控制器配套使用中，MCTC-SCB-A 可以完成开门再平层和实现提前开门的功能。 再平层功能: 电梯停靠在层站时，由于钢丝绳的弹性变形或者其他因数造成平层波动，给人员和货物进出带了不便，配置了 MCTC-SCB-A 系统允许在开着门的状态下以再平层速度自动运行到平层位置。 提前开门功能: 当电梯在自动运行停车过程中速度小于 0.3m/s,并且此时在门区信号有效的情况下，MCTC-SCB-A 通过封门接触器短接门锁信号，实现提前开门，提高电梯运行效率。 二、外观及尺寸 图 1 外观示意图 二、实物图 图 2 实物图 文档名称：MCTC-SCB-A 使用说明 保密等级：公开 苏州默纳克控制技术有限公司 Suzhou Monarch Control Technology Co.,Ltd 3从左往右的端子示意说明。 端子名称 端口说明 FL1 再平层门区信号1 FL2 再平层门区信号2 SY 封门接触器输出 SX1 门区输入 SX2 封门输出反馈输入 SO1、SO2 门锁回路 三、接线图 图 3 接线图 四、逻辑顺序 提前开门模块工作时序图介绍了各个继电器和各信号之间的关系，图中高电平表示 其信号有效 文档名称：MCTC-SCB-A 使用说明 保密等级：公开 苏州默纳克控制技术有限公司 Suzhou Monarch Control Technology Co.,Ltd 4 图4 工作时序图 当开始工作上电的时候，根据接线图，继电器KM1 将工作，其相应触点动作；当电梯运行且检测到上再平层信号1（FL1）有效的时候，继电器KM2 工作，其相应触点动作；再检测到下再平层信号2（FL2 ）有效时，继电器KM3 工作，其相应触点动作，同时会导致门区信号输入SX1（X2）有效，当NICE3000 系统检测到该信号，提前开门输出继电器Y3（SY）将输出，在继电器KM2、KM3 有效的同时继电器KM4 有效，且相关触点动作，NICE3000 检测到提前开门信号SX2（X8 ）有效，同时封门锁将工作，短接门锁，实现提前开门的效果。实现提前开门效果后，提前开门输出继电器将断开，继电器KM4 将不工作，相关触点动作后...
