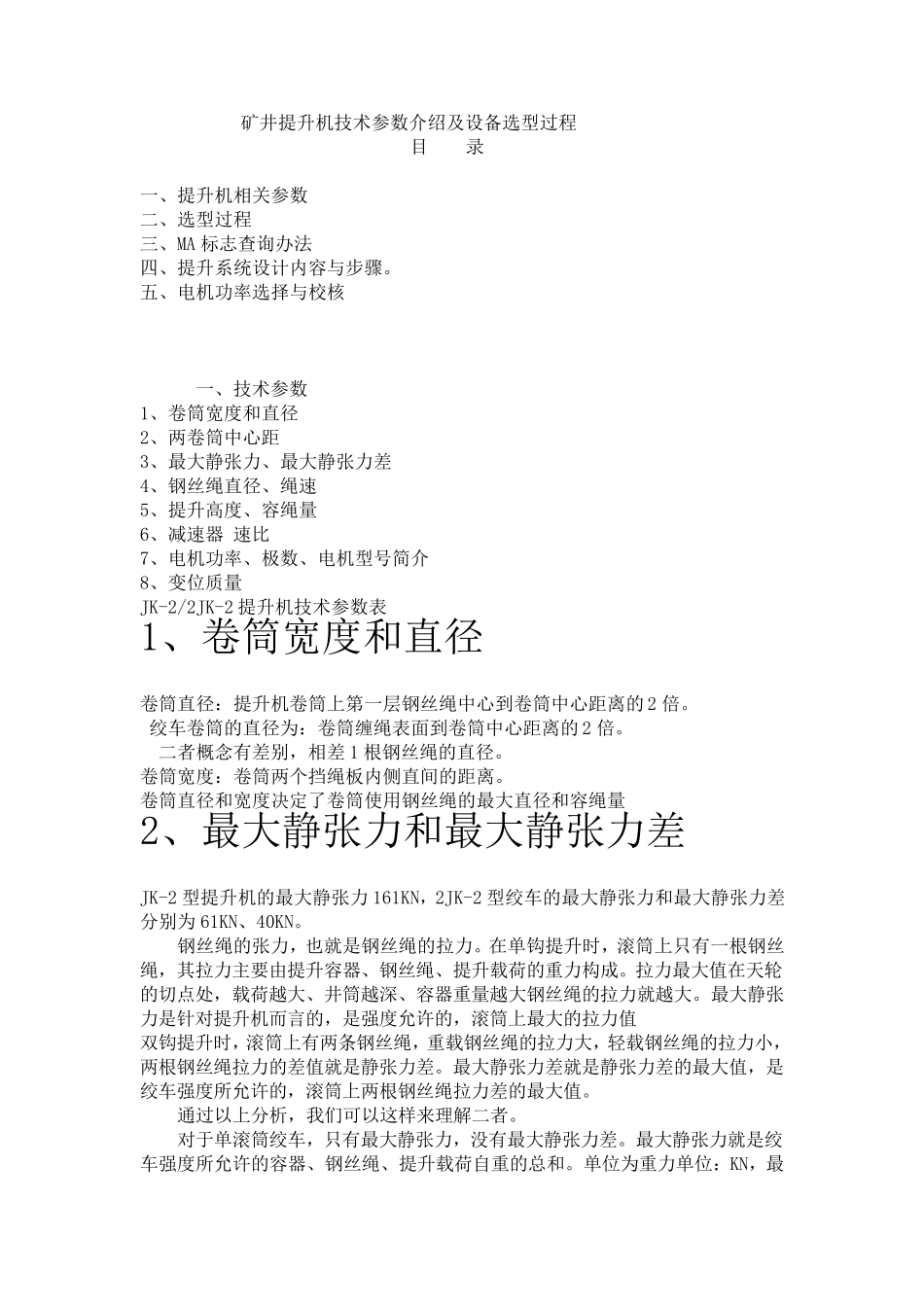

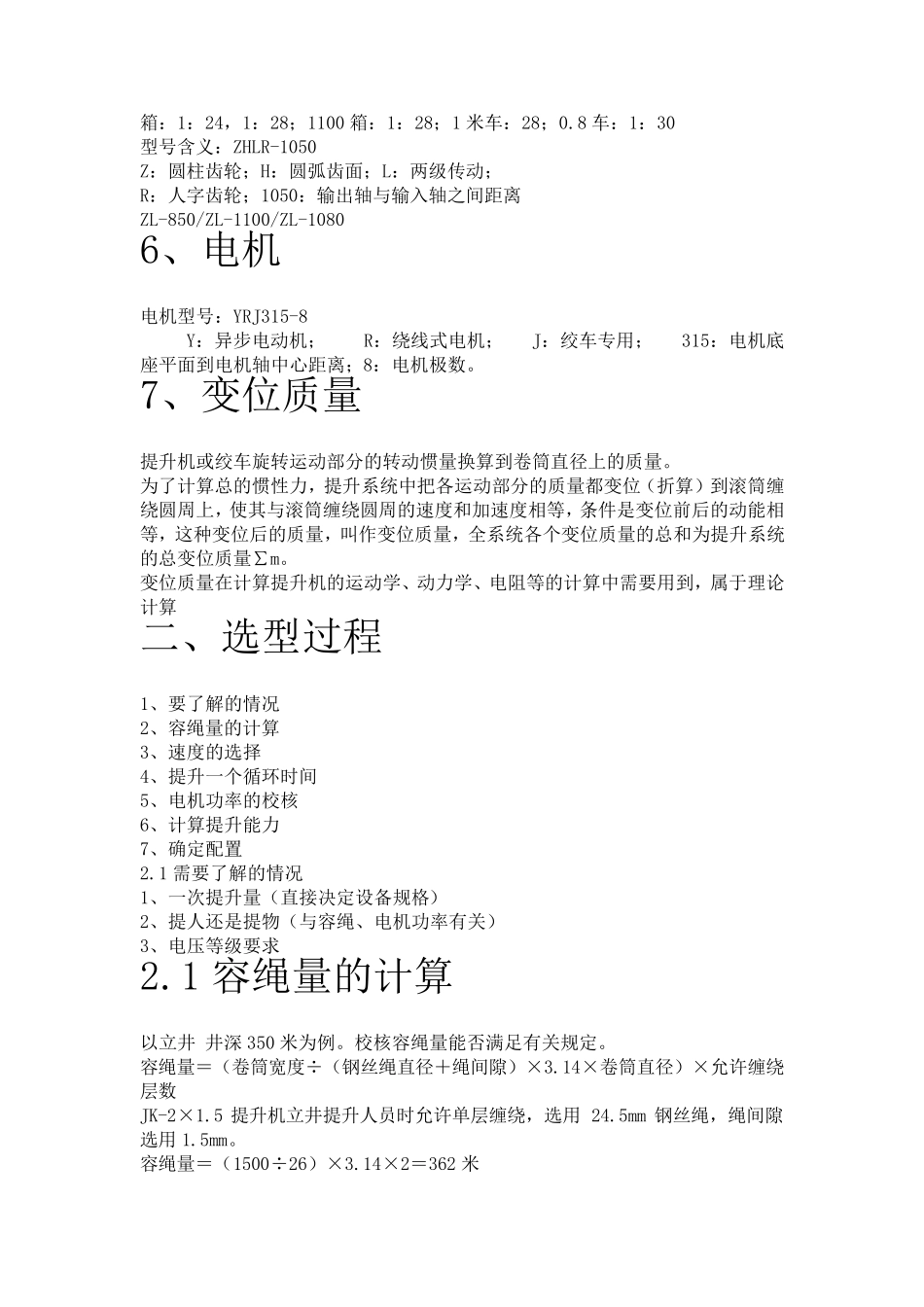

矿井提升机技术参数介绍及设备选型过程 目 录 一、提升机相关参数 二、选型过程 三、MA 标志查询办法 四、提升系统设计内容与步骤。 五、电机功率选择与校核 一、技术参数 1、卷筒宽度和直径 2、两卷筒中心距 3、最大静张力、最大静张力差 4、钢丝绳直径、绳速 5、提升高度、容绳量 6、减速器 速比 7、电机功率、极数、电机型号简介 8、变位质量 JK-2/2JK-2 提升机技术参数表 1、卷筒宽度和直径 卷筒直径:提升机卷筒上第一层钢丝绳中心到卷筒中心距离的 2 倍。 绞车卷筒的直径为:卷筒缠绳表面到卷筒中心距离的 2 倍。 二者概念有差别,相差 1 根钢丝绳的直径。 卷筒宽度:卷筒两个挡绳板内侧直间的距离。 卷筒直径和宽度决定了卷筒使用钢丝绳的最大直径和容绳量 2、最大静张力和最大静张力差 JK-2 型提升机的最大静张力 161KN,2JK-2 型绞车的最大静张力和最大静张力差分别为 61KN、40KN。 钢丝绳的张力,也就是钢丝绳的拉力。在单钩提升时,滚筒上只有一根钢丝绳,其拉力主要由提升容器、钢丝绳、提升载荷的重力构成。拉力最大值在天轮的切点处,载荷越大、井筒越深、容器重量越大钢丝绳的拉力就越大。最大静张力是针对提升机而言的,是强度允许的,滚筒上最大的拉力值 双钩提升时,滚筒上有两条钢丝绳,重载钢丝绳的拉力大,轻载钢丝绳的拉力小,两根钢丝绳拉力的差值就是静张力差。最大静张力差就是静张力差的最大值,是绞车强度所允许的,滚筒上两根钢丝绳拉力差的最大值。 通过以上分析,我们可以这样来 理 解 二者。 对于 单滚筒绞车,只有最大静张力,没 有最大静张力差。最大静张力就是绞车强度所允许的容器、钢丝绳、提升载荷自 重的总 和。单位为重力单位:KN,最大静张力的值除9.8 就为上述三者的质量。即为提升量的质量,单位为:kg。 对于双滚筒绞车。最大静张力也是绞车强度所允许的容器、钢丝绳、提升载荷自重的总和。而最大静张力差是绞车强度所允许的钢丝绳、提升载荷自重的总和。单位为重力单位:KN, KN 除9.8 就为提升量的质量,单位为:kg 最大静张力为什么分为载人和载物?二者的数值不同? 是因为提升人员和物料时,其安全系数要求不同, 提人要求9 倍的安全系数,提物要求7.5 倍的系数。 安全系数=允许提升量与实际最大提升量的比值。 提升机强度允许的提升量一定的情况下,安全系数越大,允许的实际提升量就越小 3、钢丝绳的速度与直径 绳速:单位时...
