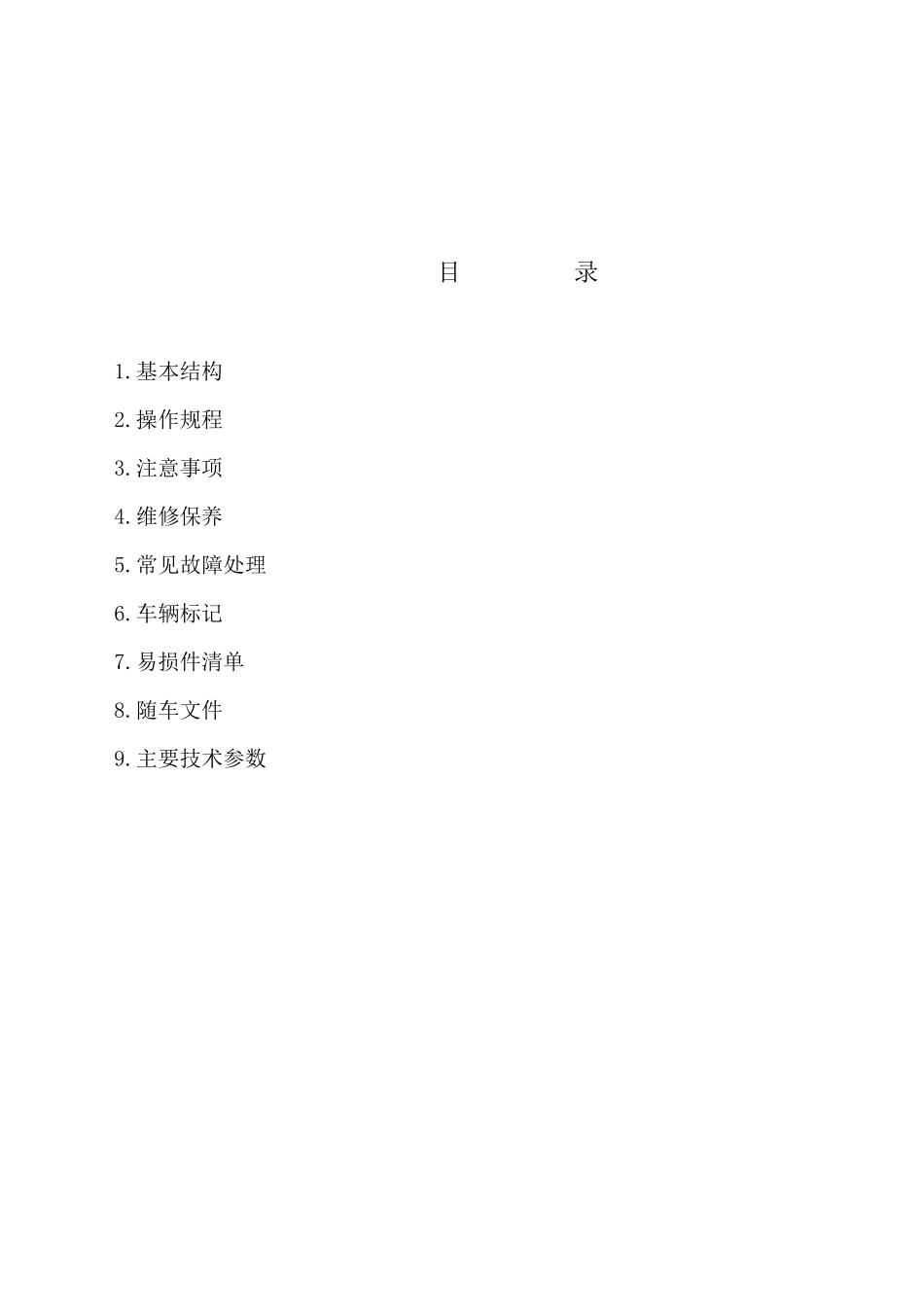

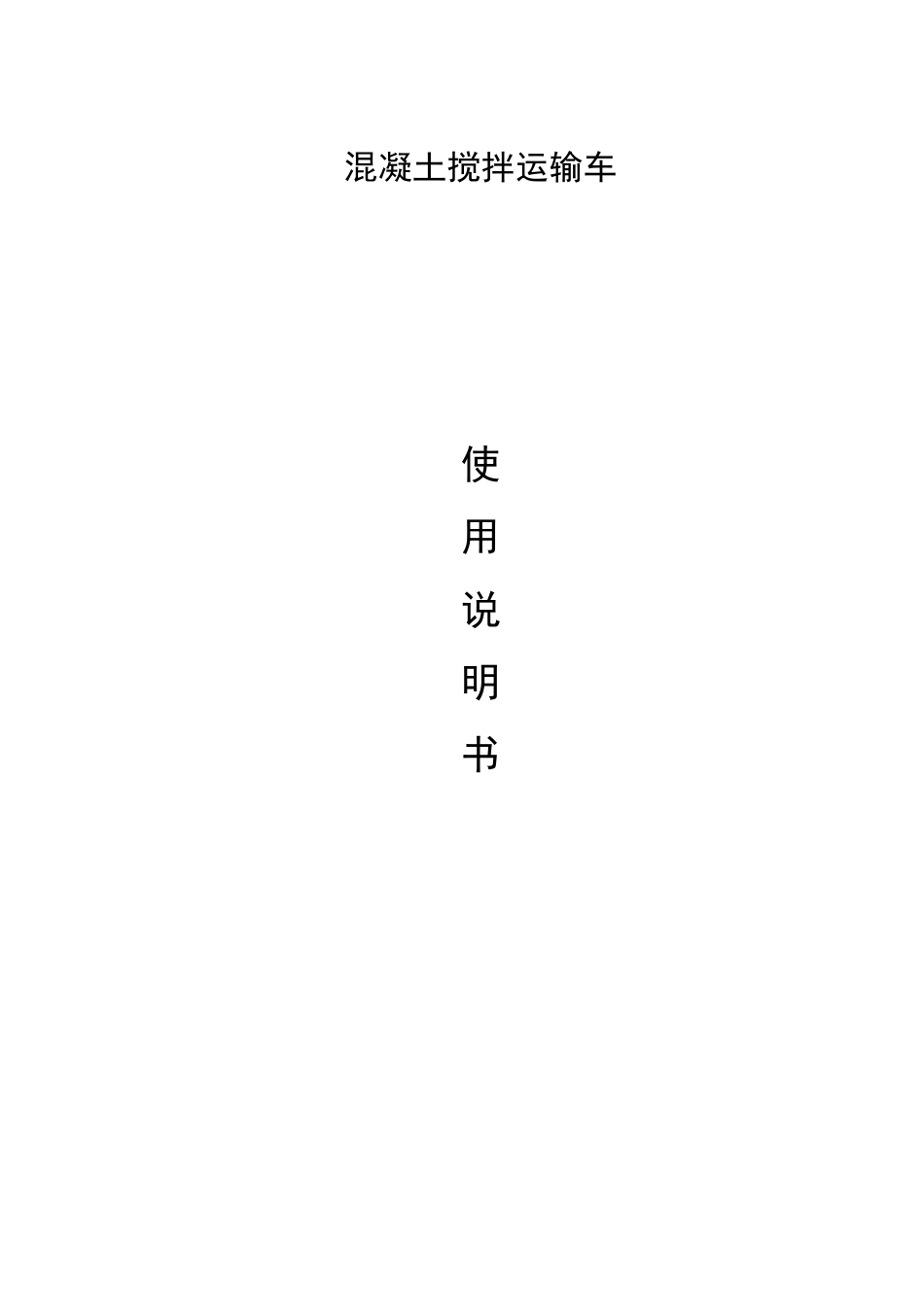

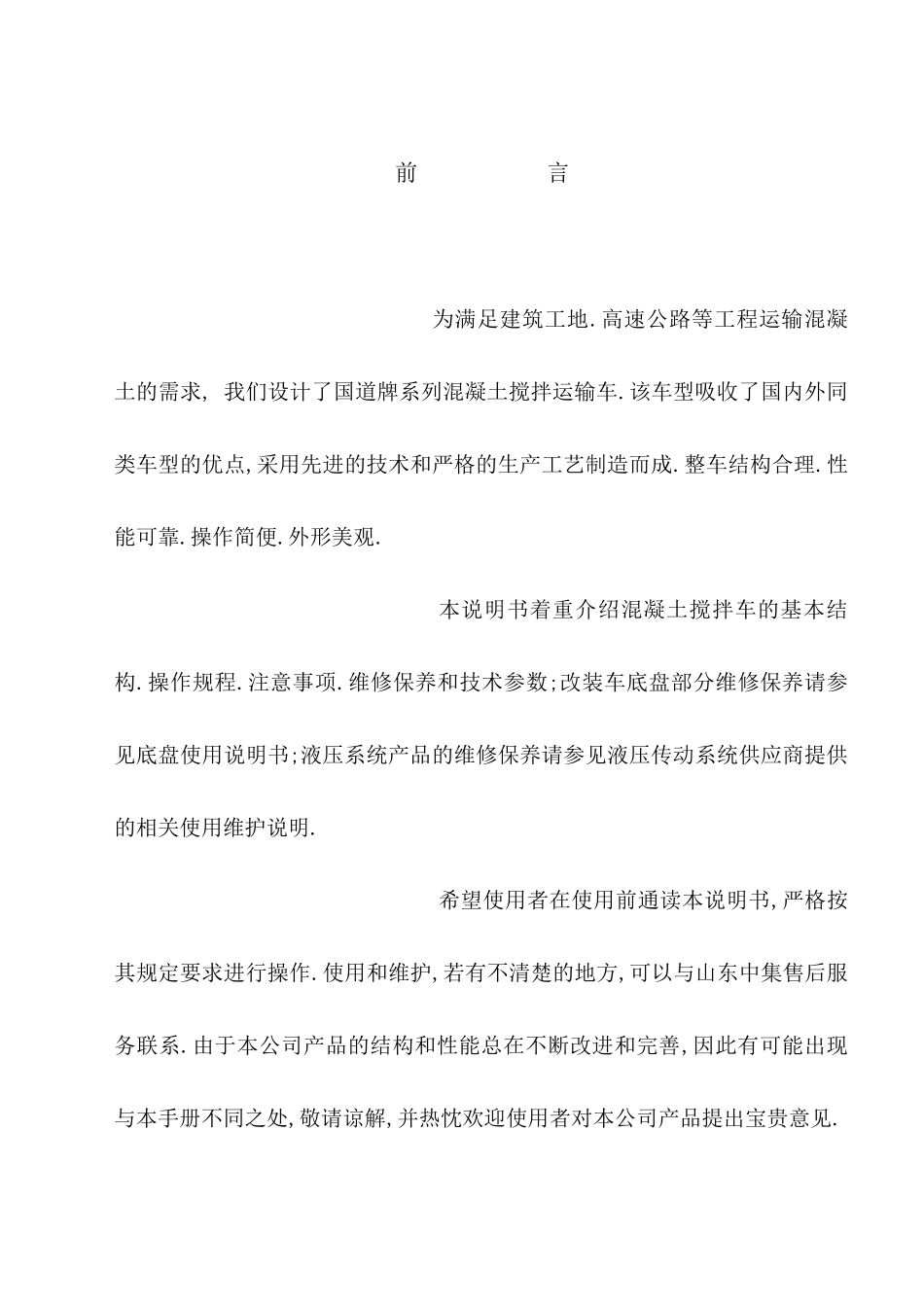

混凝土搅拌运输车 使 用 说 明 书 前 言 为 满 足 建 筑 工 地 .高 速 公 路 等 工 程 运 输 混 凝土 的 需 求 , 我 们 设 计 了 国 道 牌 系 列 混 凝 土 搅 拌 运 输 车 .该 车 型 吸 收 了 国 内 外 同类 车 型 的 优 点 ,采 用 先 进 的 技 术 和 严 格 的 生 产 工 艺 制 造 而 成 .整 车 结 构 合 理 .性能 可 靠 .操 作 简 便 .外 形 美 观 . 本 说 明 书 着 重 介 绍 混 凝 土 搅 拌 车 的 基 本 结构 .操 作 规 程 .注 意 事 项 .维 修 保 养 和 技 术 参 数 ;改 装 车 底 盘 部 分 维 修 保 养 请 参见 底 盘 使 用 说 明 书 ;液 压 系 统 产 品 的 维 修 保 养 请 参 见 液 压 传 动 系 统 供 应 商 提 供的 相 关 使 用 维 护 说 明 . 希 望 使 用 者 在 使 用 前 通 读 本 说 明 书 ,严 格 按其 规 定要求 进 行操 作 .使 用 和 维 护 ,若有不清楚的 地 方,可 以与山东中集售后服务联系 .由于本 公 司产 品 的 结 构 和 性 能 总在 不断改 进 和 完善,因此有可 能 出现与本 手册 不同 之 处 ,敬 请 谅 解 ,并 热 忱 欢 迎 使 用 者 对 本 公 司产 品 提 出宝 贵 意 见 . 目 录 1.基本结构 2.操作规程 3.注意事项 4.维修保养 5.常见故障处理 6.车辆标记 7.易损件清单 8.随车文件 9.主要技术参数 1. 基本结构 1.1 搅拌筒 密封管 A 为漏斗状,口径大,能保证顺利进料,防止混凝土溢出. 叶片 B 呈曲面状,有助于低坍落度混凝土出料性能. 拌叶 C 具有良好的搅拌性能,有利于保持预拌混凝土的质量. 封头板 D 为高强度钢板整体滚轧,和封头加强板焊接后具有可靠的钢度. 拌筒壳体 E 和各类叶片均由搅拌车专用高强度耐磨钢板制成,具有极高的耐磨性. 拌筒滚道 F 整体轧制,具有良好的耐磨性能,滚道用于支撑拌筒于托轮上. 连接法兰 G 与减速箱连接,支撑拌筒于机架上. 检修孔H 用于紧急检修用 1.2 液压传动系统: 1.发动机 2.传动轴 3.液压泵 4.过滤器 5.油箱 6.冷却器 7.马达 8.减速机 9.搅拌筒 1.2.1 如图所示,传动系统采用原车发动机取力方式,即通过底盘发动机后输出取力,将动力经万向传动轴传递到变量柱塞液压泵,...
