摄像机云台控制说明书

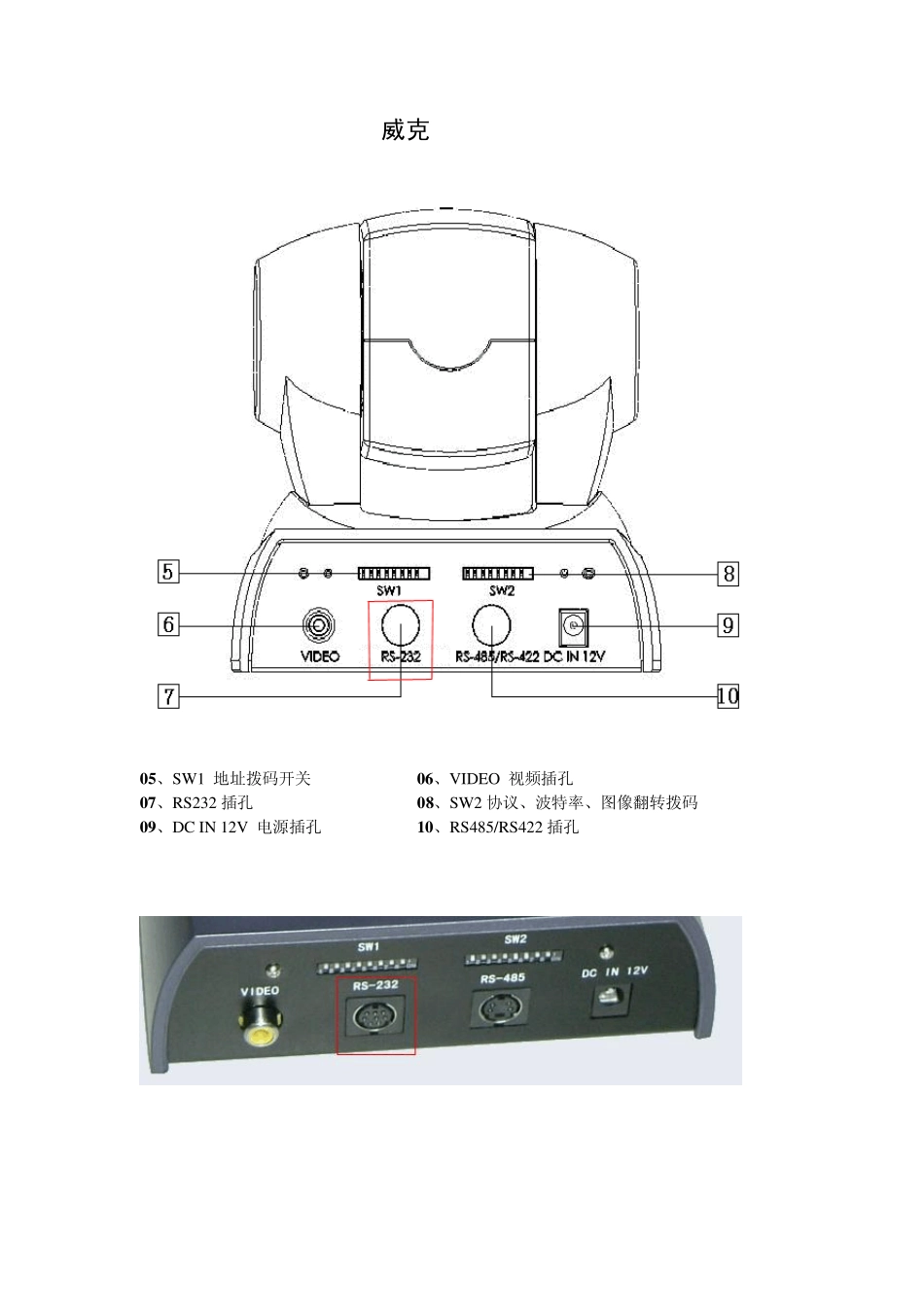

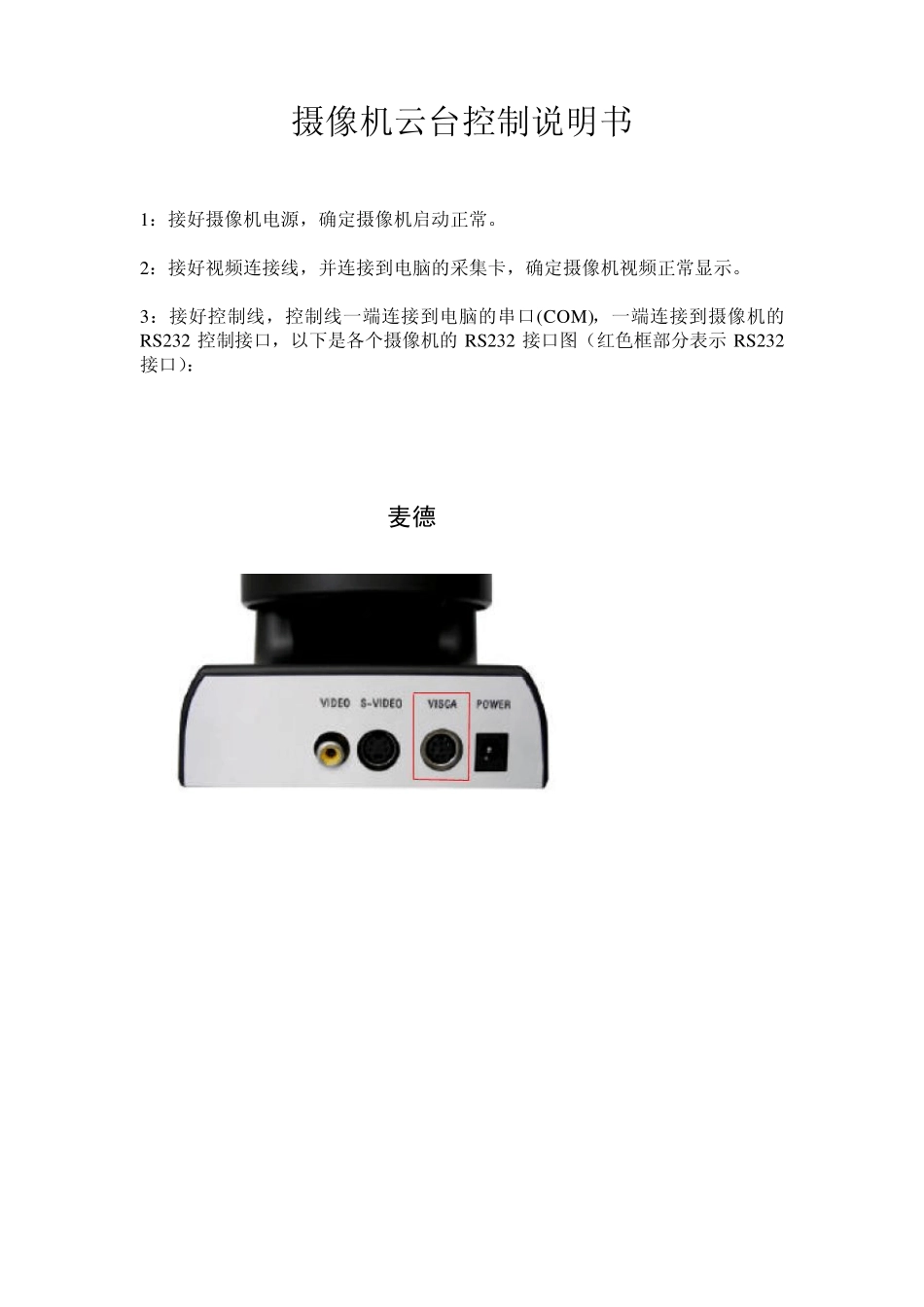

摄像机云台控制说明书 1：接好摄像机电源，确定摄像机启动正常。 2：接好视频连接线，并连接到电脑的采集卡，确定摄像机视频正常显示。 3：接好控制线，控制线一端连接到电脑的串口(COM)，一端连接到摄像机的RS232 控制接口，以下是各个摄像机的 RS232 接口图（红色框部分表示 RS232接口）： 麦德(TAC20P) 威克(MCC-D80) 0 5 、SW 1 地址拨码开关 0 6 、VIDEO 视频插孔 0 7 、RS232 插孔 0 8 、SW 2 协议、波特率、图像翻转拨码 0 9 、DC IN 12V 电源插孔 1 0 、RS485/RS422 插孔 4：设置摄像机的ID： A：为什么要设置摄像机ID？ 一条控制线是可以控制多个摄像机的，而唯一区别摄像机的就是摄像机的ID，所以在控制多个同一个协议的摄像机的时候，摄像机ID就起作用了，若不控制多个，建议就用默认的ID为0； B：怎样设置摄像机ID？ 首先查看摄像机的说明书，看摄像机上有没有设置摄像机ID的开关，比如：麦德的摄像机就没有ID设置，默认就为0，威克的ID开关是SW1，如上面的图中05 SW1 拨码开关设置 摄像机拨码开关位图如下表。 LSB MSB 码位 1 .2 3 4 5 6 7 8 OFF ON 可以通过设置8位拨码开关SW1来设定地址的编码。 SW1 码 位 1 2 3 4 5 6 7 8 摄像机地址 地址编码 地址码设定采用二进制方式，共可以设置256个不同的摄像机地址。 摄像机地址 拨码开关SW1码位 1 2 3 4 5 6 7 8 0 OFF OFF OFF OFF OFF OFF OFF OFF 1 ON OFF OFF OFF OFF OFF OFF OFF 2 OFF ON OFF OFF OFF OFF OFF OFF 3 ON ON OFF OFF OFF OFF OFF OFF 4 OFF OFF ON OFF OFF OFF OFF OFF 5 ON OFF ON OFF OFF OFF OFF OFF 6 OFF ON ON OFF OFF OFF OFF 7 ON ON ON OFF OFF OFF OFF OFF 8 OFF OFF OFF ON OFF OFF OFF OFF 9 ON OFF OFF ON OFF OFF OFF OFF 10 OFF ON OFF ON OFF OFF OFF OFF 11 ON ON OFF ON OFF OFF OFF OFF 12 OFF OFF ON ON OFF OFF OFF OFF 13 ON OFF ON ON OFF OFF OFF OFF 14 OFF ON ON ON OFF OFF OFF OFF 15 ON ON ON ON OFF OFF OFF OFF 16 OFF OFF OFF OFF ON OFF OFF OFF 17 ON OFF OFF OFF ON OFF OFF OFF 18 OFF ON OFF OFF ON OFF OFF OFF 19 ON ON OFF OFF ON OFF OFF OFF...
