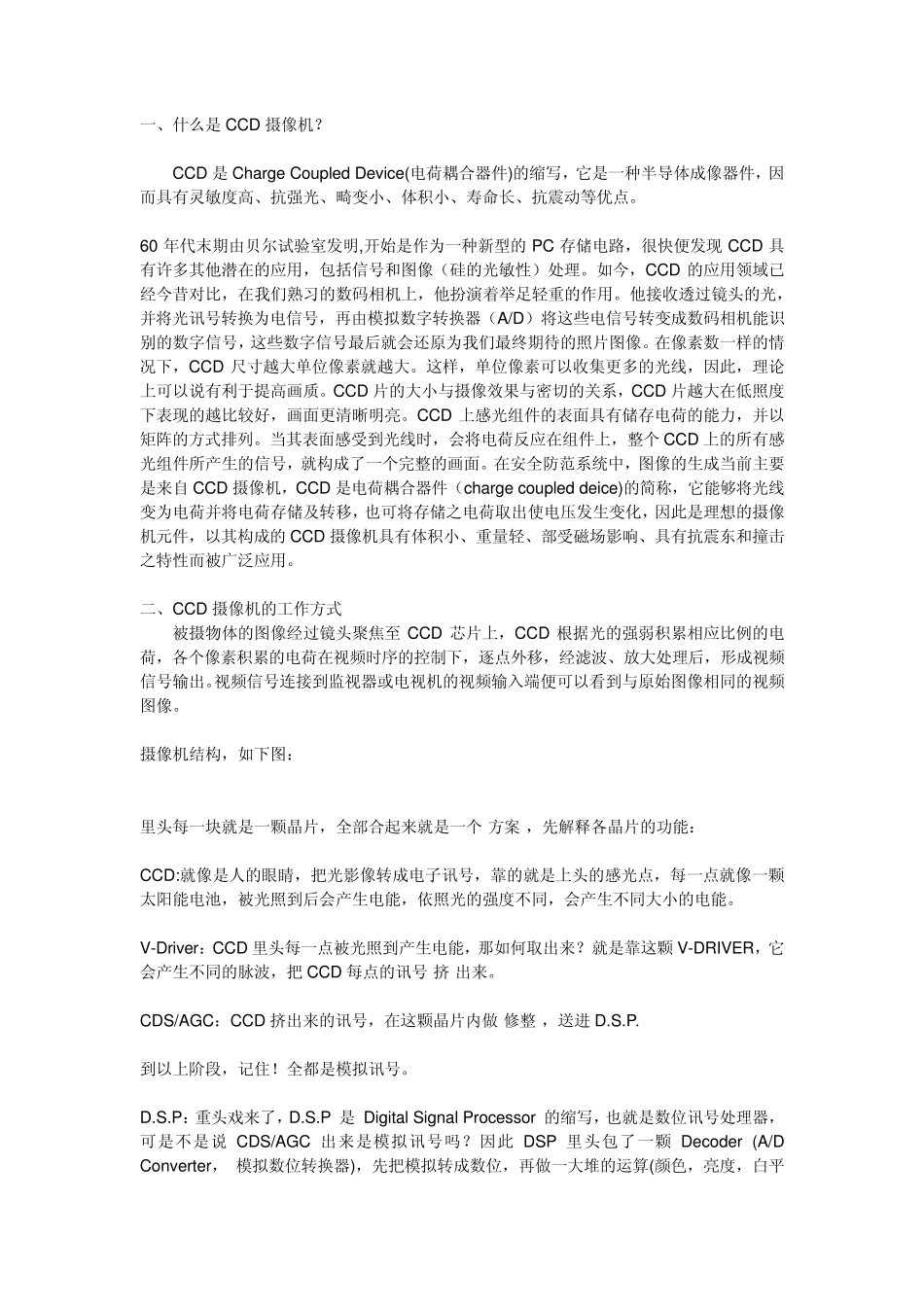

一、什么是 CCD 摄像机? CCD 是 Charge Coupled Device(电荷耦合器件)的缩写,它是一种半导体成像器件,因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。 60 年代末期由贝尔试验室发明,开始是作为一种新型的 PC 存储电路,很快便发现 CCD 具有许多其他潜在的应用,包括信号和图像(硅的光敏性)处理。如今,CCD 的应用领域已经今昔对比,在我们熟习的数码相机上,他扮演着举足轻重的作用。他接收透过镜头的光,并将光讯号转换为电信号,再由模拟数字转换器(A/D)将这些电信号转变成数码相机能识别的数字信号,这些数字信号最后就会还原为我们最终期待的照片图像。在像素数一样的情况下,CCD 尺寸越大单位像素就越大。这样,单位像素可以收集更多的光线,因此,理论上可以说有利于提高画质。CCD 片的大小与摄像效果与密切的关系,CCD 片越大在低照度下表现的越比较好,画面更清晰明亮。CCD 上感光组件的表面具有储存电荷的能力,并以矩阵的方式排列。当其表面感受到光线时,会将电荷反应在组件上,整个 CCD 上的所有感光组件所产生的信号,就构成了一个完整的画面。在安全防范系统中,图像的生成当前主要是来自 CCD 摄像机,CCD 是电荷耦合器件(charge coupled deice)的简称,它能够将光线变为电荷并将电荷存储及转移,也可将存储之电荷取出使电压发生变化,因此是理想的摄像机元件,以其构成的 CCD 摄像机具有体积小、重量轻、部受磁场影响、具有抗震东和撞击之特性而被广泛应用。 二、CCD 摄像机的工作方式 被摄物体的图像经过镜头聚焦至 CCD 芯片上,CCD 根据光的强弱积累相应比例的电荷,各个像素积累的电荷在视频时序的控制下,逐点外移,经滤波、放大处理后,形成视频信号输出。视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。 摄像机结构,如下图: 里头每一块就是一颗晶片,全部合起来就是一个‖方案‖,先解释各晶片的功能: CCD:就像是人的眼睛,把光影像转成电子讯号,靠的就是上头的感光点,每一点就像一颗太阳能电池,被光照到后会产生电能,依照光的强度不同,会产生不同大小的电能。 V-Driver:CCD 里头每一点被光照到产生电能,那如何取出来?就是靠这颗 V-DRIVER,它会产生不同的脉波,把 CCD 每点的讯号‖挤‖出来。 CDS/AGC:CCD 挤出来的讯号,在这颗晶片内做‖修整‖,送进 D.S.P. 到以上阶段,记住!全都是模拟讯号。 D....
