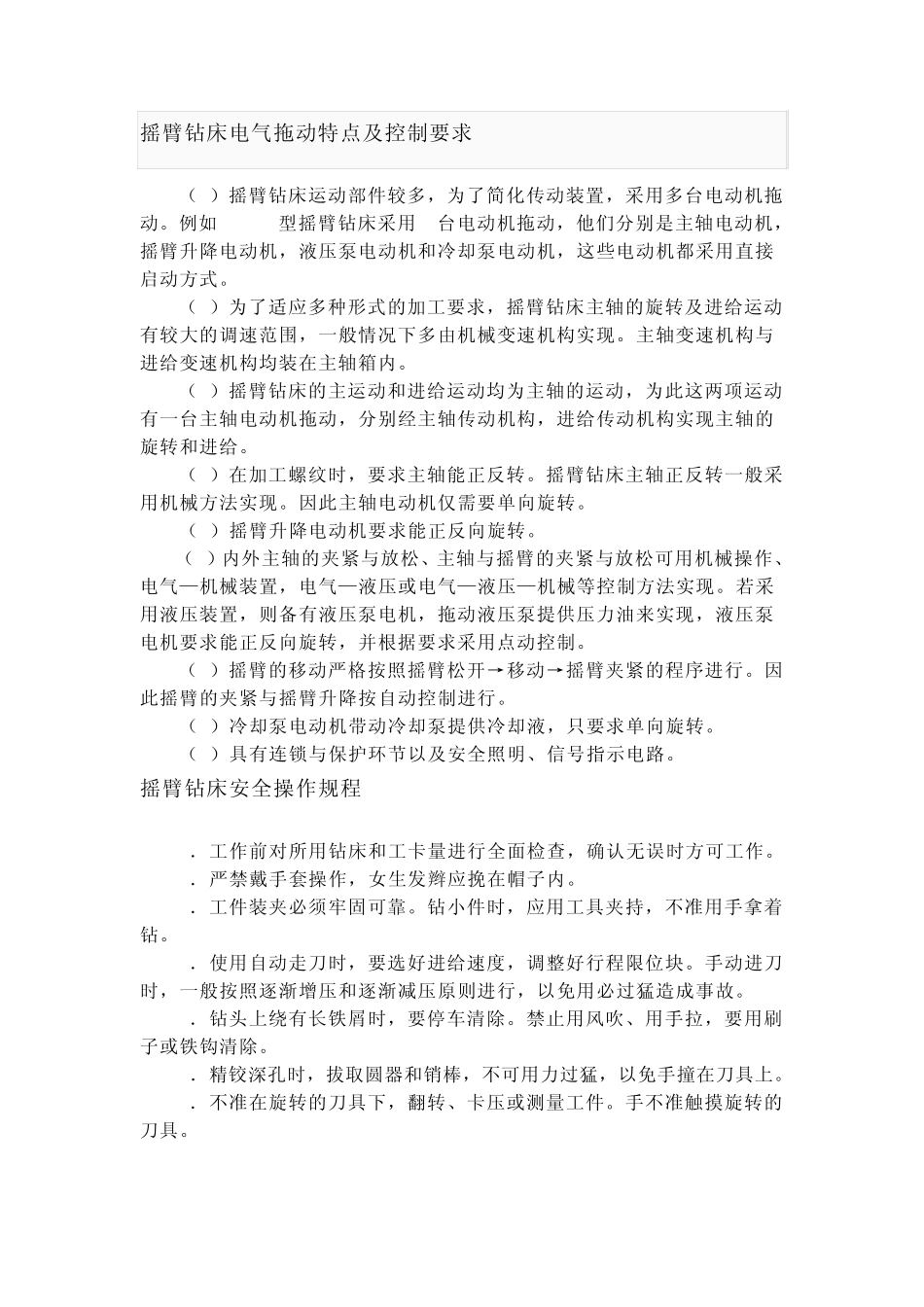

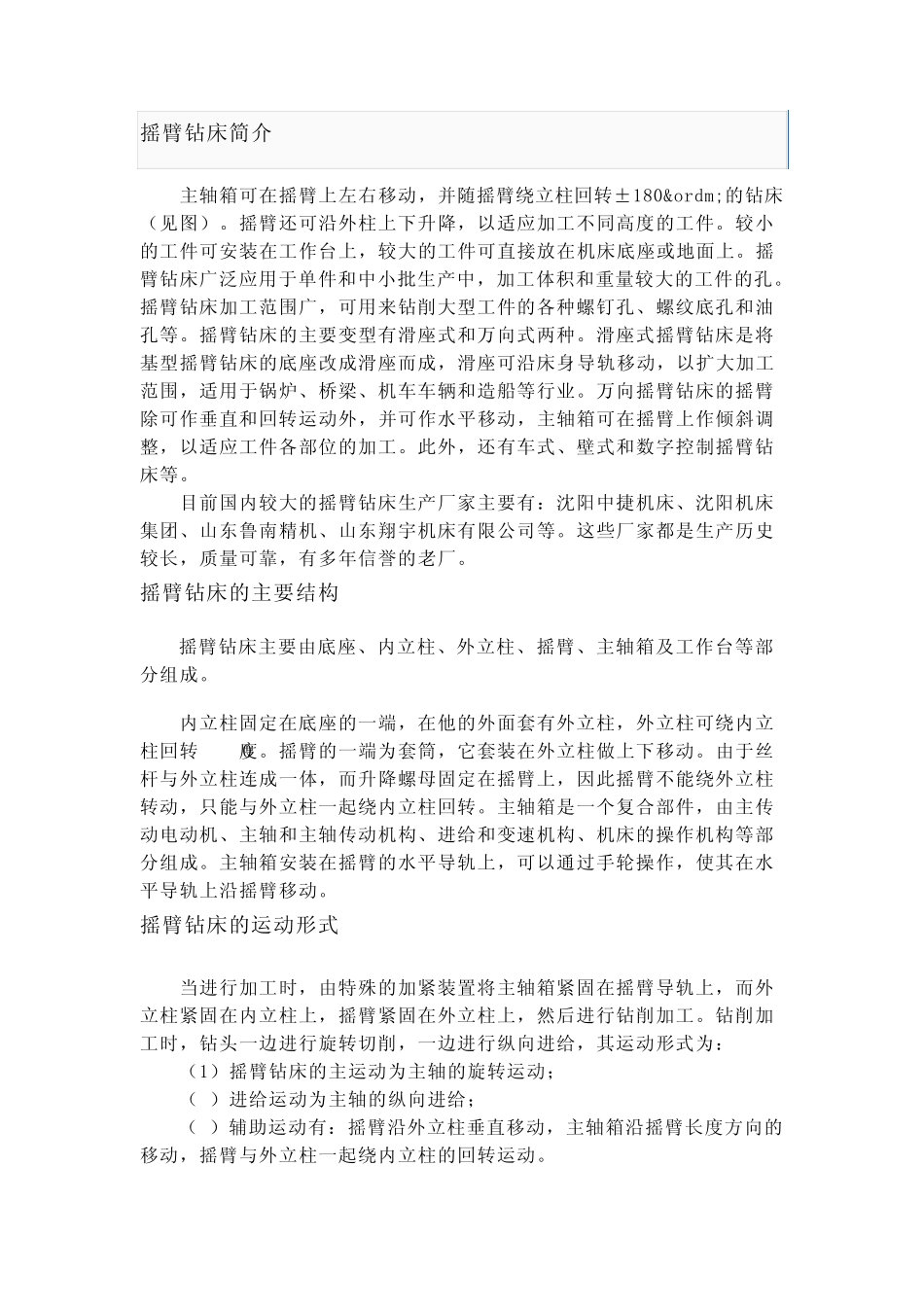

摇臂钻床简介 主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180º的钻床（见图）。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船等行业。万向摇臂钻床的摇臂除可作垂直和回转运动外，并可作水平移动，主轴箱可在摇臂上作倾斜调整，以适应工件各部位的加工。此外，还有车式、壁式和数字控制摇臂钻床等。 目前国内较大的摇臂钻床生产厂家主要有：沈阳中捷机床、沈阳机床集团、山东鲁南精机、山东翔宇机床有限公司等。这些厂家都是生产历史较长，质量可靠，有多年信誉的老厂。 摇臂钻床的主要结构 摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。 摇臂钻床的运动形式 当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为： （1）摇臂钻床的主运动为主轴的旋转运动； （2）进给运动为主轴的纵向进给； （3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。 摇臂钻床电气拖动特点及控制要求 （1）摇臂钻床运动部件较多，为了简化传动装置，采用多台电动机拖动。例如Z3040型摇臂钻床采用4台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，液压泵电动机和冷却泵电动机，这些电动机都采用直接启动方式。 （2）为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大...
