摩托车结构图

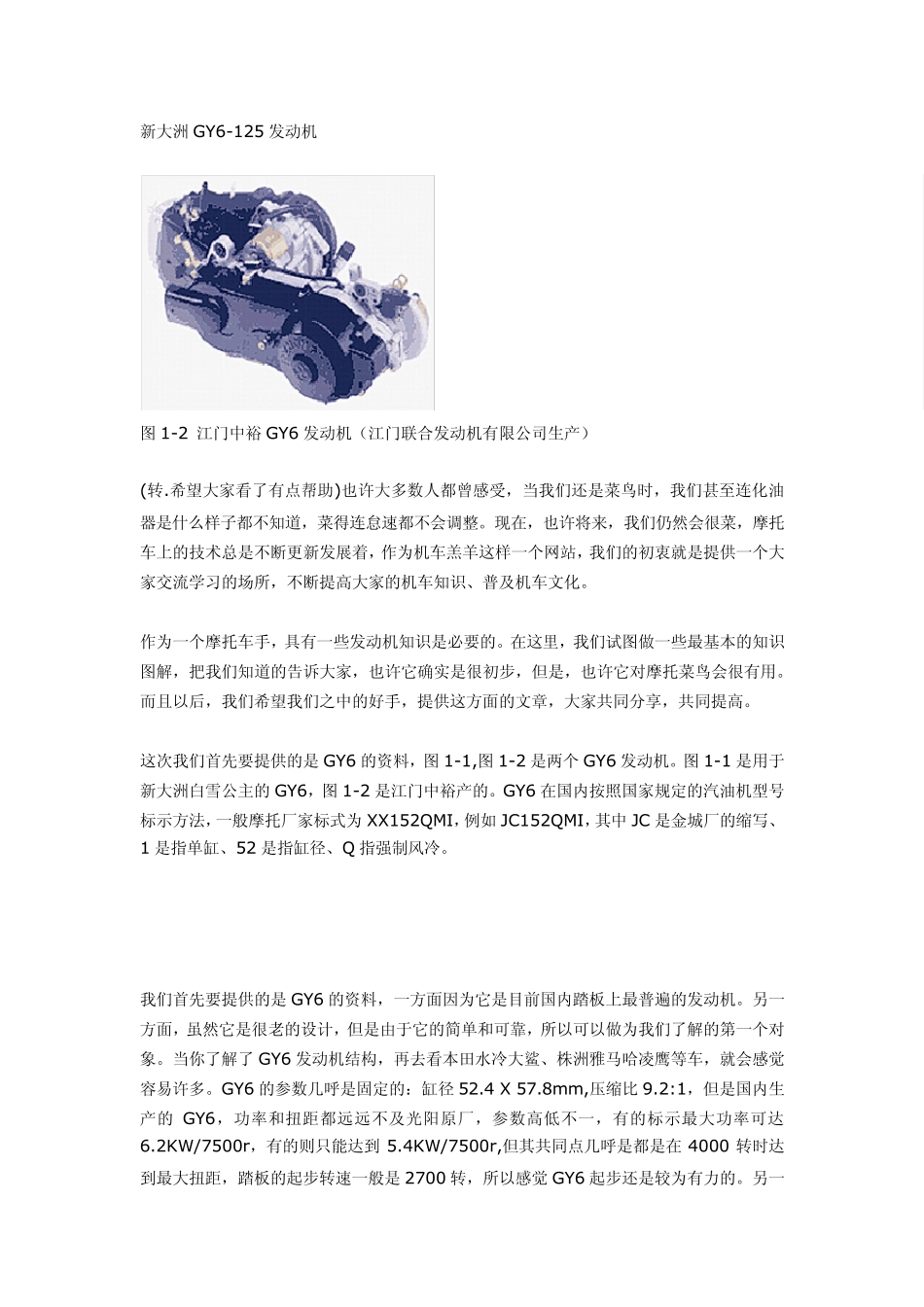

新大洲GY6-125 发动机 图1-2 江门中裕GY6 发动机（江门联合发动机有限公司生产） (转.希望大家看了有点帮助)也许大多数人都曾感受，当我们还是菜鸟时，我们甚至连化油器是什么样子都不知道，菜得连怠速都不会调整。现在，也许将来，我们仍然会很菜，摩托车上的技术总是不断更新发展着，作为机车羔羊这样一个网站，我们的初衷就是提供一个大家交流学习的场所，不断提高大家的机车知识、普及机车文化。 作为一个摩托车手，具有一些发动机知识是必要的。在这里，我们试图做一些最基本的知识图解，把我们知道的告诉大家，也许它确实是很初步，但是，也许它对摩托菜鸟会很有用。而且以后，我们希望我们之中的好手，提供这方面的文章，大家共同分享，共同提高。 这次我们首先要提供的是GY6 的资料，图1-1,图1-2 是两个GY6 发动机。图1-1 是用于新大洲白雪公主的GY6，图1-2 是江门中裕产的。GY6 在国内按照国家规定的汽油机型号标示方法，一般摩托厂家标式为XX152QMI，例如 JC152QMI，其中JC 是金城厂的缩写、1 是指单缸、52 是指缸径、Q 指强制风冷。 我们首先要提供的是GY6 的资料，一方面因为它是目前国内踏板上最普遍的发动机。另一方面，虽然它是很老的设计，但是由于它的简单和可靠，所以可以做为我们了解的第一个对象。当你了解了GY6 发动机结构，再去看本田水冷大鲨、株洲雅马哈凌鹰等车，就会感觉容易许多。GY6 的参数几呼是固定的：缸径 52.4 X 57.8mm,压缩比 9.2:1，但是国内生产的GY6，功率和扭距都远远不及光阳原厂，参数高低不一，有的标示最大功率可达6.2KW/7500r，有的则只能达到 5.4KW/7500r,但其共同点几呼是都是在4000 转时达到最大扭距，踏板的起步转速一般是2700 转，所以感觉 GY6 起步还是较为有力的。另一共同点是7500 转时达到峰值功率，所以GY6 的最大转速并不高。 下面我们就来看看它的一般组成： 1、GY6 的车架：下图是GY6 的车架，属典型的摇篮式车架。我们可以将它和凌鹰 ZY125T的车架作个比较：虽然本文介绍的是发动机组成部份，但车架是发动机的悬挂支持，所以，有必要作个比较。对于车架，要求具有一定的刚度和承重能力，同时本身质量应轻量化。目前较为理想的有铝镁合金车架等。 GY6 车架 凌鹰车架 2、化油器：化油器的功用是产生适宜浓度的可燃混和气。目前国内 GY6 踏板大都使用等真式化油器，且一般都带自动加浓装置（又叫电子风门），如下图 2-1 所示： 图2-1 合资...
