计算书某四层L型框架建筑图结构图计算书5100平米左右设计和实现 土木工程管理专业

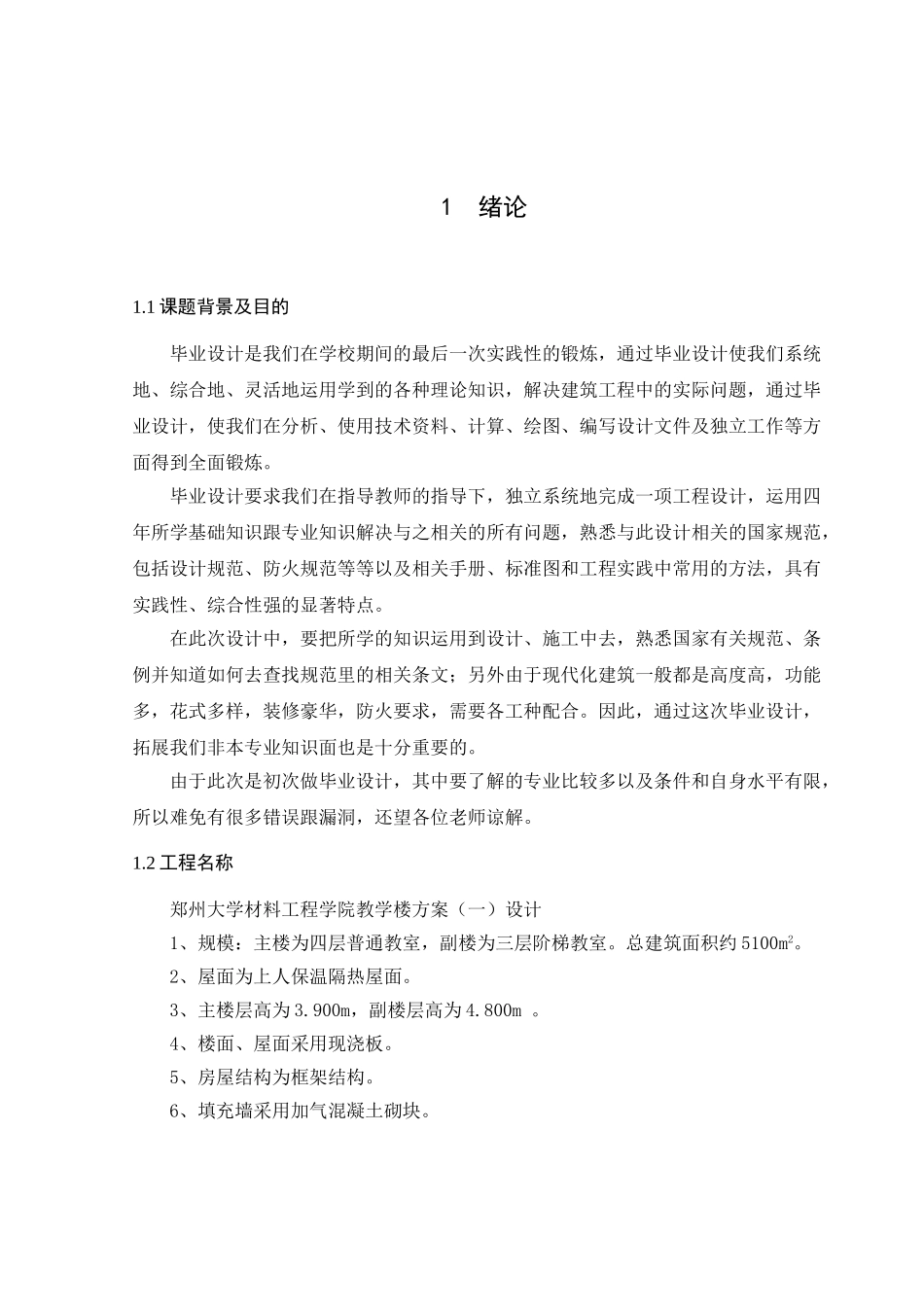

1 绪论1.1 课题背景及目的毕业设计是我们在学校期间的最后一次实践性的锻炼，通过毕业设计使我们系统地、综合地、灵活地运用学到的各种理论知识，解决建筑工程中的实际问题，通过毕业设计，使我们在分析、使用技术资料、计算、绘图、编写设计文件及独立工作等方面得到全面锻炼。毕业设计要求我们在指导教师的指导下，独立系统地完成一项工程设计，运用四年所学基础知识跟专业知识解决与之相关的所有问题，熟悉与此设计相关的国家规范，包括设计规范、防火规范等等以及相关手册、标准图和工程实践中常用的方法，具有实践性、综合性强的显著特点。在此次设计中，要把所学的知识运用到设计、施工中去，熟悉国家有关规范、条例并知道如何去查找规范里的相关条文；另外由于现代化建筑一般都是高度高，功能多，花式多样，装修豪华，防火要求，需要各工种配合。因此，通过这次毕业设计，拓展我们非本专业知识面也是十分重要的。由于此次是初次做毕业设计，其中要了解的专业比较多以及条件和自身水平有限，所以难免有很多错误跟漏洞，还望各位老师谅解。1.2 工程名称郑州大学材料工程学院教学楼方案（一）设计1、规模：主楼为四层普通教室，副楼为三层阶梯教室。总建筑面积约 5100m2。2、屋面为上人保温隔热屋面。3、主楼层高为 3.900m，副楼层高为 4.800m 。4、楼面、屋面采用现浇板。5、房屋结构为框架结构。6、填充墙采用加气混凝土砌块。1.3 建设地点建设地点：郑州市西北园区，郑州大学新校区院内。1.4 工程特点建筑总高度为 19.200m，共四层。主楼室内外高差为 0.45mm，底层室内设计标高±0.000。建筑总面积 5100 m2。多层建筑采用的结构可分为钢筋混凝土结构、钢-钢筋混凝土组合结构等类型。根据不同结构类型的特点，正确选用材料，就成为经济合理地建造多层建筑的一个重要方面。经过结构论证以及设计任务书等实际情况，以及本建筑自身的特点，决定采用钢筋混凝土结构。在多层建筑中，抵抗水平力成为确定和设计结构体系的关键问题。多层建筑中常用的结构体系有框架、剪力墙、框架-剪力墙以及它们的组合。多层建筑随着层数和高度的增加水平作用对多层建筑机构安全的控制作用更加显著，包括地震作用和风荷载，多层建筑的承载能力、抗侧刚度、抗震性能、材料用量和造价高低，与其所采用的机构体系又密切的相关。不同的结构体系，适用于不同的层数、高度和功能。框架结构体系是由梁、柱构件通过节点连接构成，既承受竖向荷载，也承受水平荷...
