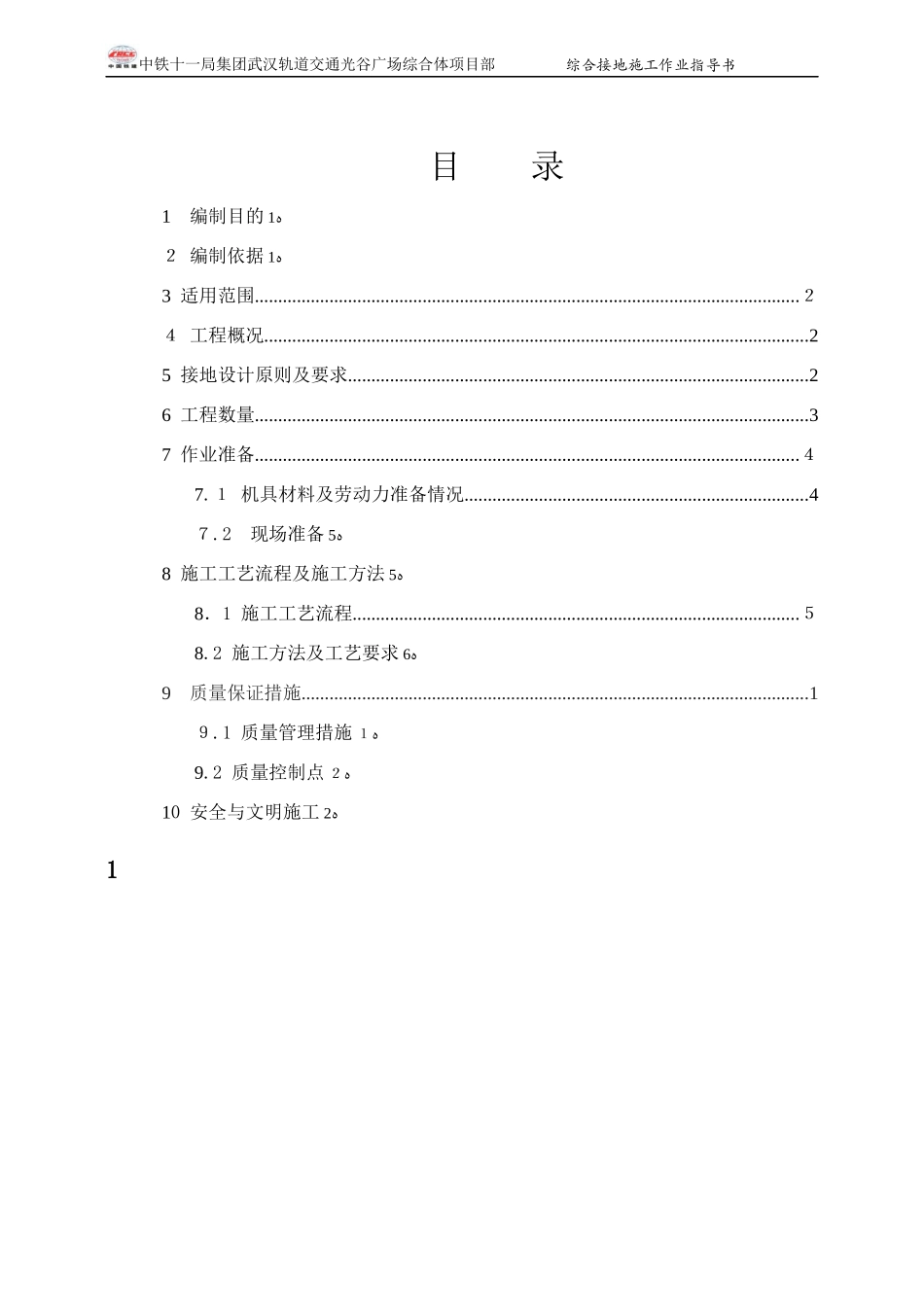

中铁十一局集团武汉轨道交通光谷广场综合体项目部综合接地施工作业指导书目录1编制目的ﻩ1２编制依据ﻩ13适用范围.....................................................................................................................２４工程概况.....................................................................................................................25接地设计原则及要求...................................................................................................26工程数量.......................................................................................................................37作业准备.....................................................................................................................４7.１机具材料及劳动力准备情况..........................................................................4７.2现场准备ﻩ58施工工艺流程及施工方法ﻩ58．1施工工艺流程................................................................................................５8.2施工方法及工艺要求ﻩ69质量保证措施.............................................................................................................1９.1质量管理措施ﻩ１9.2质量控制点ﻩ２10安全与文明施工ﻩ211中铁十一局集团武汉轨道交通光谷广场综合体项目部综合接地施工作业指导书2编制目的光谷综合体综合接地网施工是主体施工的特殊过程之一,系统性强，严格控制综合接地施工每一环节,以保证车站接地施工质量,做到合理配置资源，动态劳动力管理，实现质量、安全和工期的最佳组合,满足规范和设计要求的接地质量标准。3编制依据《光谷广场综合体工程土建接地施工图》;《地铁设计规范》GB５０15７-２0１3；《建筑物防雷设计规范》(GB５0０５4－２000);《建筑工程施工质量验收统一标准》(GＢJ５0300-20０1)；《电气装置安装工程接地装置施工及验收标准》（GＢＪ５016９－20０６）;《交流电气装置的接地设计规范》GB5０0６5-20１1；《接地装置工频特性参数的测量导则》ＤL47５-20０6；其它现行国家、地区及行业规范规程。4适用范围本作业指导书适用于武汉轨道交通光谷广场综合体综合接地施工。5工程概况光谷广场综合体工程设计为地下三层。地下一层为地铁站厅及地下公共空间；地下一层夹层为地铁９号线站台、鲁磨路下穿公路隧道;地下二层为地铁２号线南延线区间、地铁换乘厅及设备用房、珞喻路下穿公路隧道；地下三层为11号线站台层，总建筑面积为１６１６72m2。地下三层车站中心底板埋深33.171m。地下二层设一座混合变电所(9号线）和一座跟随所(9号线）,地下三层设一座混合变电所（1１号线)。本工程综合接地网(土建部分)包含:自然接地装置、人工接地网。人工接地网包括水平接地极、垂直接地极以及接地网引上线。21中铁十一局集团武汉轨道交通光谷广场综合体项目部综合接地施工作业指导书6接地设计原则及要求1.根据规范要求,变电所利用车站结构钢筋自然接地极作为接地装置,并敷设以水平接地极为主的人工接地网。自然接地装置和人工接地网分别采用两根导体在不同地点和设于变电所夹层的强电母排连接。自然接地装置的接地电阻值可以在电缆夹层预埋的接地连接板测量。２.自然接地网利用结构钢筋作为自然接地装置,人工接地网包括水平接地网及垂直接地极设计。综合接地网与供电系统、低压配电、FAS、BAＳ、通信、信号等专业的电气接地设计接口在本设计强、弱电引出端子处。３.综合接地装置的设计在保证人身安全、设备安全及运营可靠性的基础上,应尽可能减少投资。4.结构底板钢筋、中板钢筋、站台板钢筋、结构柱钢筋均互相焊接连通，结构柱外网钢筋互相焊接连通，形成电气通路。站台板下电缆夹层内预埋接地连接板,接地连接板与结构柱外围钢筋或上翻梁2根∅16的钢筋焊接。预埋接地钢板底边距地0．3m。5.预埋接地连接板要求：在站台板下电缆通道、变电所各设备房间、照明配电室、环控机房、隧道风机房、环控电控室、泵房...
