操作指南第三部分蒸汽透平

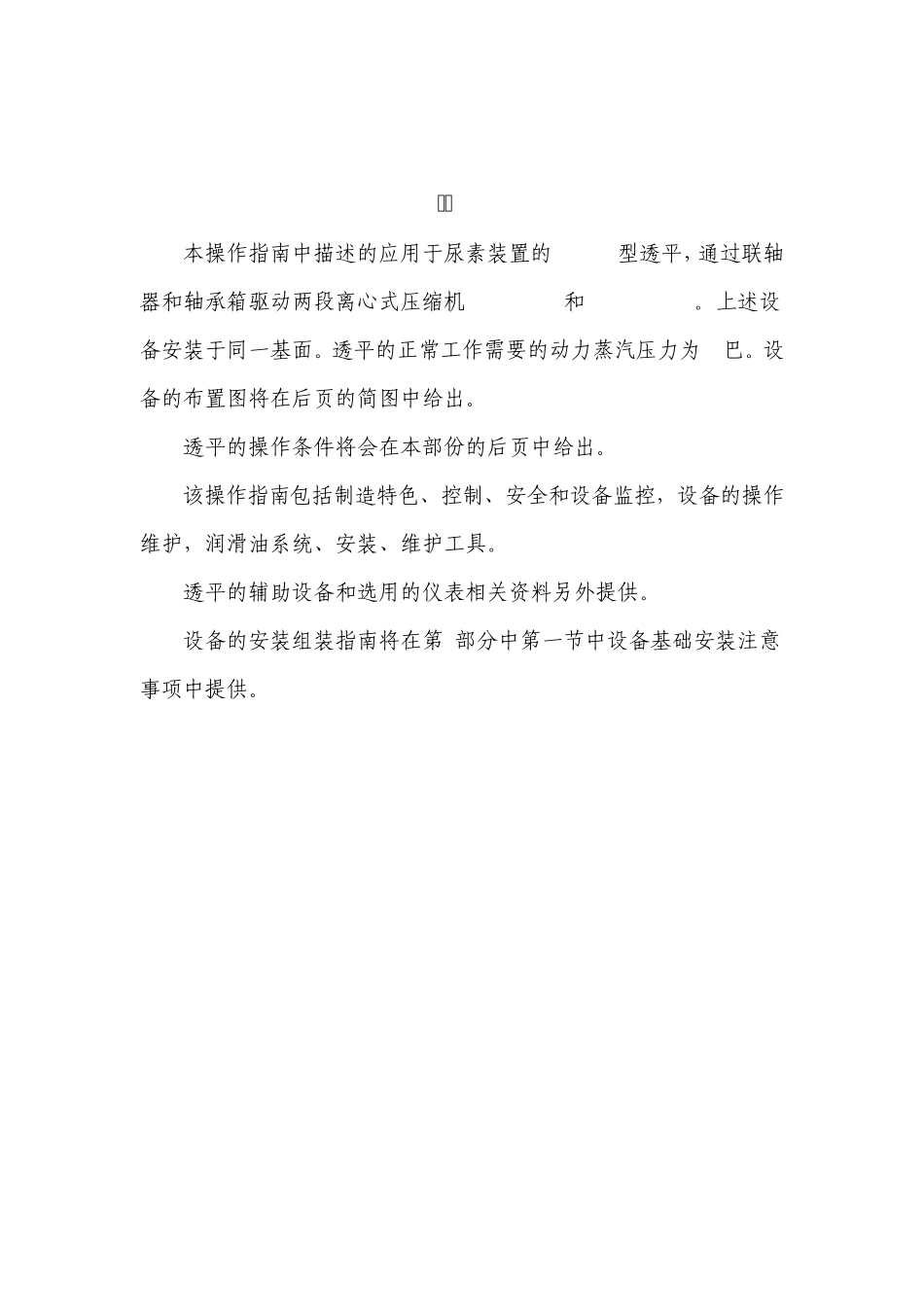

透平操作指南 概述 本操作指南中描述的应用于尿素装置的SAC1-8型透平，通过联轴器和轴承箱驱动两段离心式压缩机2MCL 606 和2BCL 306/A。上述设备安装于同一基面。透平的正常工作需要的动力蒸汽压力为43巴。设备的布置图将在后页的简图中给出。 透平的操作条件将会在本部份的后页中给出。 该操作指南包括制造特色、控制、安全和设备监控，设备的操作维护，润滑油系统、安装、维护工具。 透平的辅助设备和选用的仪表相关资料另外提供。 设备的安装组装指南将在第2部分中第一节中设备基础安装注意事项中提供。 压缩系统安装简图 主要尺寸和重量 主要尺寸见下图 名称 重量 Kg N 透平SAC1-8 18000 176580 透平转子 1800 17658 压缩机2MCL606 55000 539550 2MCL606转子 2500 24525 压缩机2BCL 306A 8500 83385 2BCL 306A转子 140 1373.4 压缩系统安装简图 透平型号:SAC1-8 编号：190.057 透平运行数据（设计值） 额定功率（A.P.I） KW 10611 最大连续转速 RPM 7133 新蒸汽压力 正常 Bar a 43.0 最高 Bar a 45.0 最低 Bar a 41.0 新蒸汽温度 正常 ℃ 387 最高 ℃ 394 最低 ℃ 380 抽气压力 正常 Bar a 25.0 注气压力 正常 Bar a 4.1 乏汽压力 正常 Bar a 0.2 透平蒸汽消耗表 SOL 19436/4 蒸汽透平隔热 隔热是在透平的表面部分区域采用棉被包裹避免于环境直接接触。 这些棉被需采用不锈钢铁丝系牢。 隔热方案 整个透平除表冷器部分外都需要做隔热处理，控制阀和紧急事故停车阀的保温固定在基础上，蒸汽管线采用铝包裹石棉保温。 特别注意，隔热棉应该紧密贴附于设备表面，避免形成空气夹层。设备的边缘和配管需要根据外部轮廓进行相应的变化。仪表探头必须露出隔热层。当仪表密集时，应该在块状隔热层上提供仪表探头孔。对于Ⅲ系列透平（SC, SANC, SAC, SNC, SANC, SGC, SGDF)仪表的接线端应采用毛料或类似编制物缠绕保温。 隔热层应该在确认法兰无泄漏后安装。 棉被的选择 a) 对于蒸汽温度低于450℃的区域，应采用60mm厚的隔热棉被。 b) 对于蒸汽温度高于450℃的区域，应采用90mm厚的隔热棉被。 SAC透平概述 设计：透平缸体和导叶 蒸汽从轴向进入透平，通过速关阀，进入到进气室。进气室是一个与上缸体连接的短管，高调阀安装在该腔室中。透平的缸体分为注汽段和乏汽段。背压式透平与全凝式透平结构相似都具有注气段。根据新蒸汽品质不同，...
