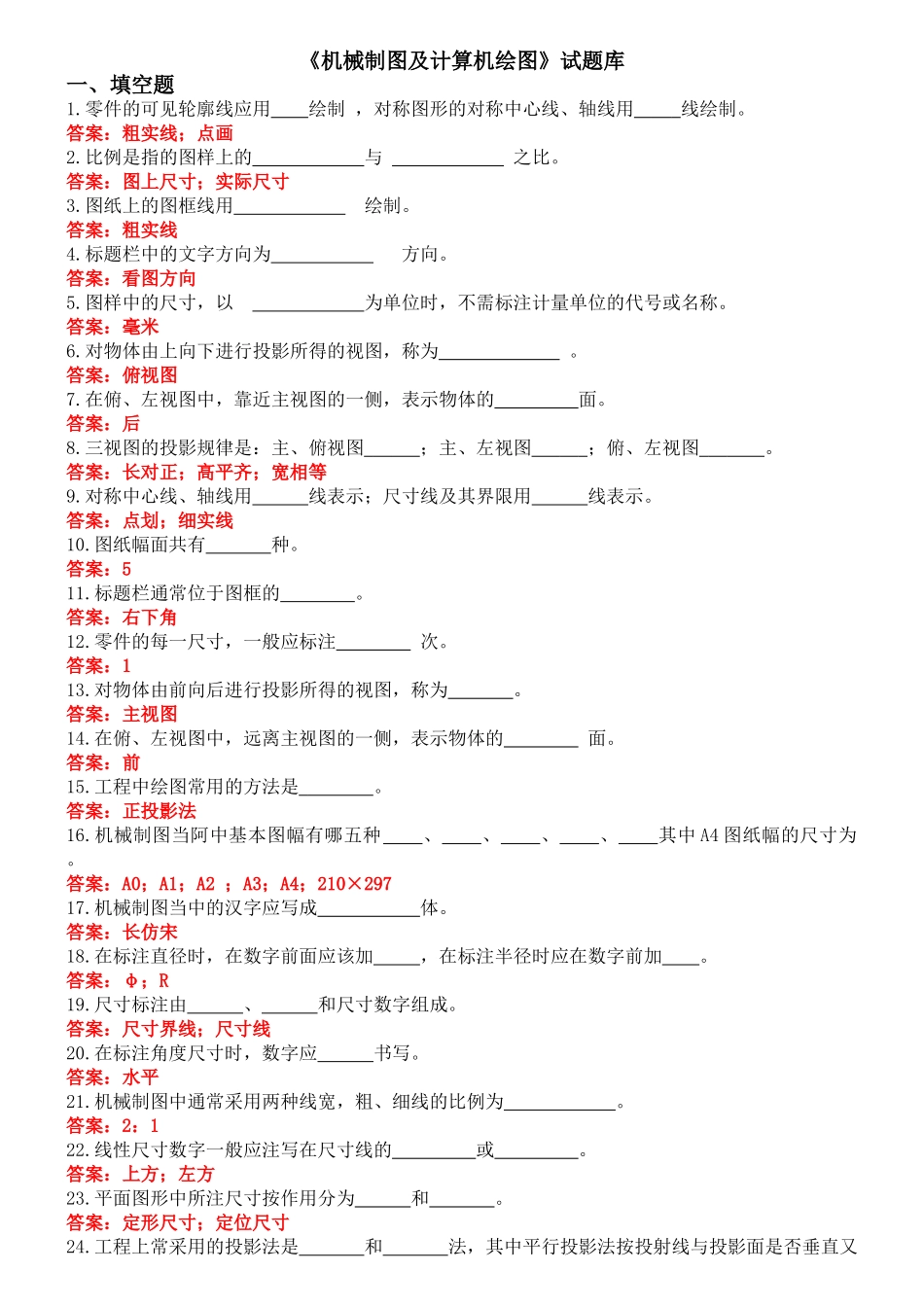

《机械制图及计算机绘图》试题库一、填空题1.零件的可见轮廓线应用绘制，对称图形的对称中心线、轴线用线绘制。答案：粗实线；点画2.比例是指的图样上的与之比。答案：图上尺寸；实际尺寸3.图纸上的图框线用绘制。答案：粗实线4.标题栏中的文字方向为方向。答案：看图方向5.图样中的尺寸，以为单位时，不需标注计量单位的代号或名称。答案：毫米6.对物体由上向下进行投影所得的视图，称为。答案：俯视图7.在俯、左视图中，靠近主视图的一侧，表示物体的面。答案：后8.三视图的投影规律是：主、俯视图；主、左视图；俯、左视图。答案：长对正；高平齐；宽相等9.对称中心线、轴线用线表示；尺寸线及其界限用线表示。答案：点划；细实线10.图纸幅面共有种。答案：511.标题栏通常位于图框的。答案：右下角12.零件的每一尺寸，一般应标注次。答案：113.对物体由前向后进行投影所得的视图，称为。答案：主视图14.在俯、左视图中，远离主视图的一侧，表示物体的面。答案：前15.工程中绘图常用的方法是。答案：正投影法16.机械制图当阿中基本图幅有哪五种、、、、其中A4图纸幅的尺寸为。答案：A0；A1；A2；A3；A4；210×29717.机械制图当中的汉字应写成体。答案：长仿宋18.在标注直径时，在数字前面应该加，在标注半径时应在数字前加。答案：φ；R19.尺寸标注由、和尺寸数字组成。答案：尺寸界线；尺寸线20.在标注角度尺寸时，数字应书写。答案：水平21.机械制图中通常采用两种线宽，粗、细线的比例为。答案：2：122.线性尺寸数字一般应注写在尺寸线的或。答案：上方；左方23.平面图形中所注尺寸按作用分为和。答案：定形尺寸；定位尺寸24.工程上常采用的投影法是和法，其中平行投影法按投射线与投影面是否垂直又分为和法。答案：中心投影法；平行投影法；正投影法；斜投影25.主视图所在的投影面称为，简称，用字母表示，俯视图所在的投影面称为，简称，用字母表示。左视图所在的投影面称为简称，用字母表示。答案：正立投影面；正面；V；水平投影面；水平面；H；侧立投影面；侧面；W26.零件有长宽高三个方向的尺寸，主视图上只能反映零件的和，俯视图上只能反映零件的和，左视图上只能反映零件的和。答案：长；高；长；宽；宽；高27.零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的方位，俯视图上只能反映零件的方位。答案：上下左右；前后左右28.直线按其对三个投影面的相对位置关系不同，可分为、、。答案：投影面的平行线；投影面的垂直线；一般位置直线29.与一个投影面垂直的直线，一定与其它两个投影面，这样的直线称为投影面的。答案：平行；垂直线30.与正面垂直的直线，与其它两个投影面一定，这样的直线称为。答案：平行；正垂线31.与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的，具体又可分为、、。答案：平行线；正平线；水平线；侧平线32.与三个投影面都倾斜的直线称为。答案：一般位置直线33.空间平面按其对三个投影面的相对位置不同，可分、、。答案：投影面的平行面；投影面的垂直面；一般位置平面34.与一个投影面平行的平面，一定与其它两个投影面，这种平面称为投影面的平行面，具体可分为、、。答案：垂直；正平面；水平面；侧平面35.与正面平行的平面，与其它两个投影面这样的平面称为。它的投影反映实形。答案：垂直；正平面；正36.工程常用的投影法分为两类和，其中正投影法属于投影法。答案：中心投影法；平行投影法；平行投影法37.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。答案：视图38.在图纸上必须用画出图框，标题栏一般应位于图纸的方位。答案：粗实线；右下39.图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。答案：粗实线；虚线；细实线；细点划线40.比例是与相应要素的线性尺寸比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：2为比例，2：1为比例。无论采用哪种比例，图样上标注的应是机件的尺寸。答案：图形；实物；原值；缩小；放大；实际41.机件的真实大小以...
