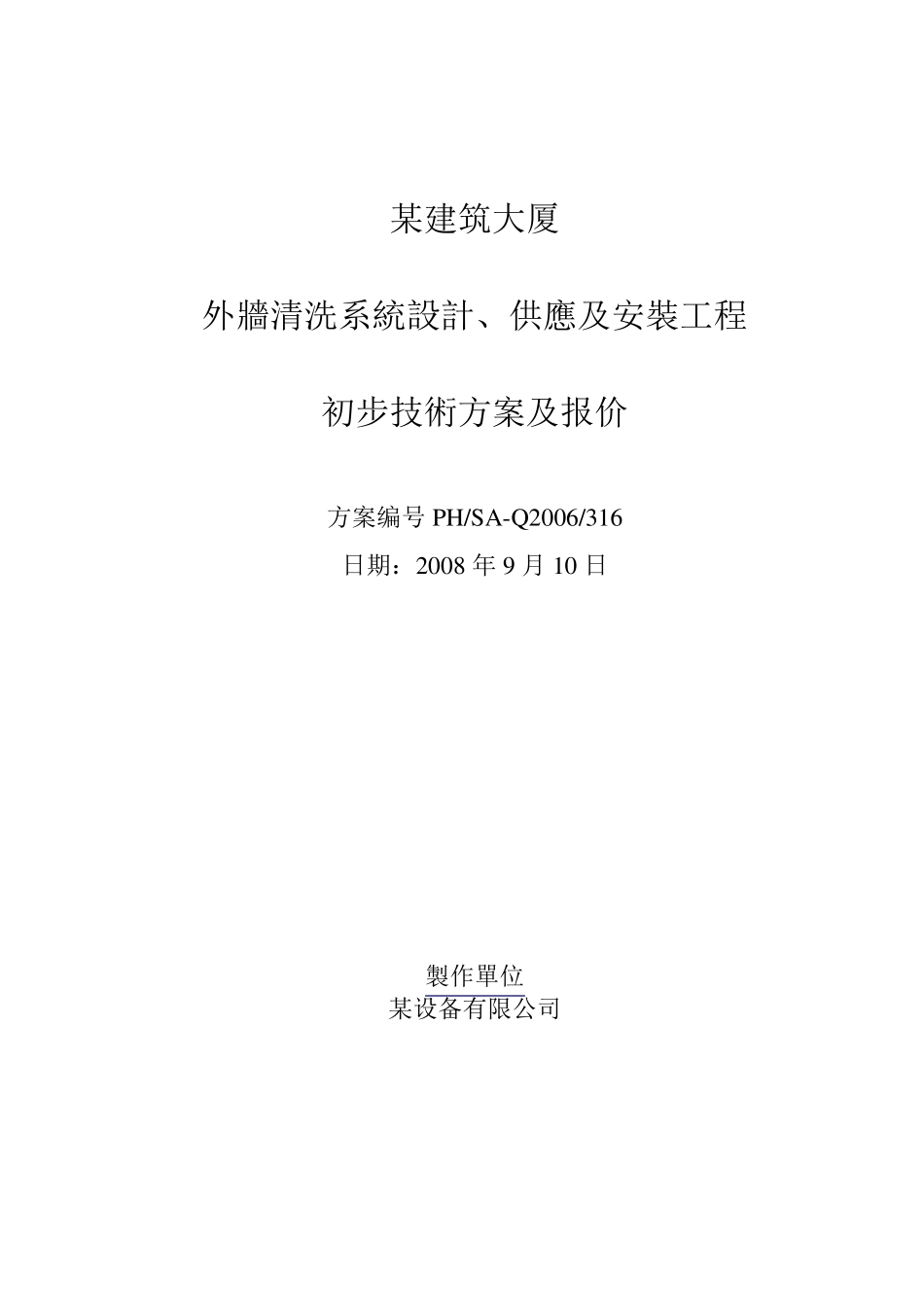

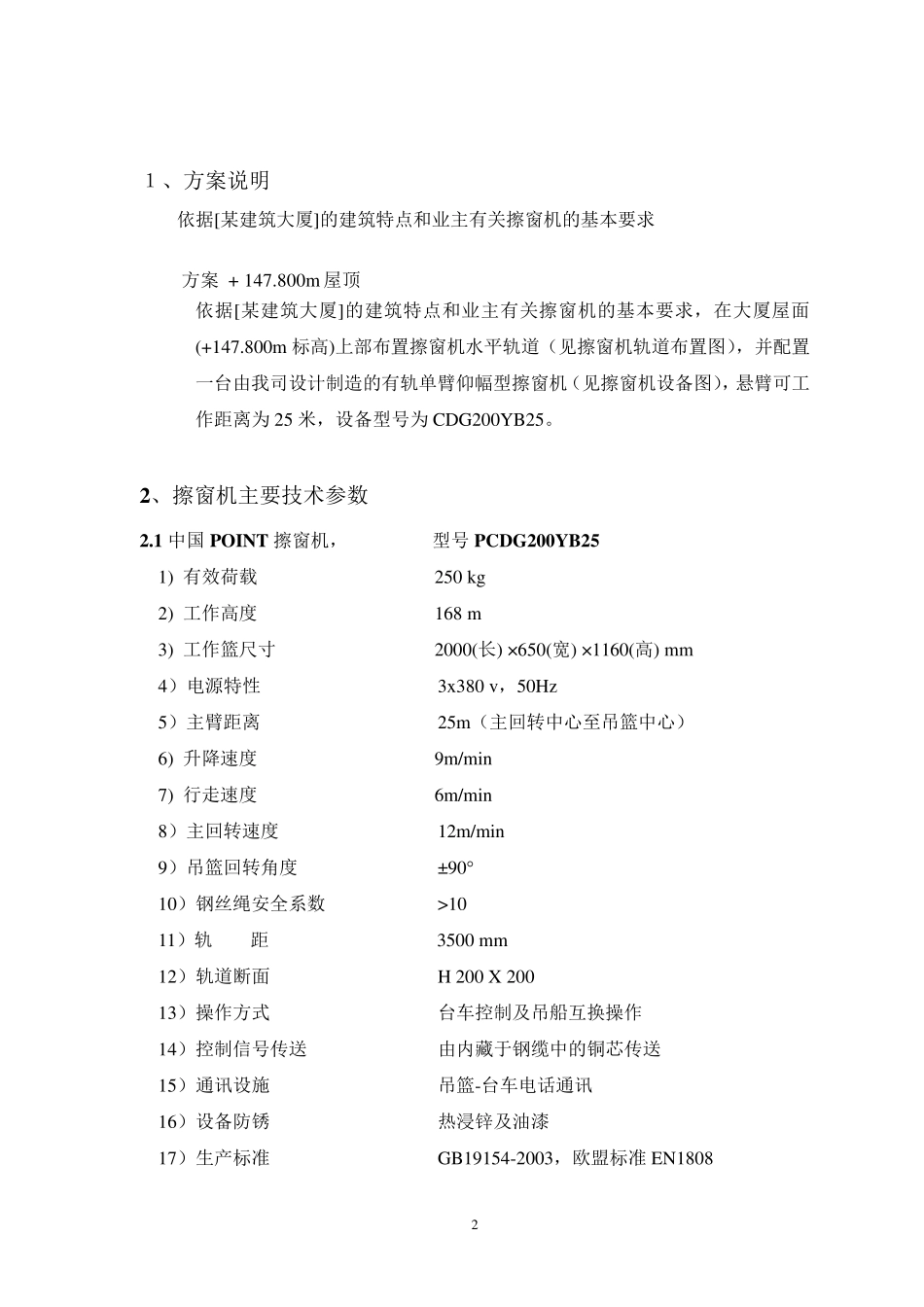

某建筑大厦 外牆清洗系統設計、供應及安裝工程 初步技術方案及报价 方案编号 PH/SA-Q2006/316 日期：2008 年 9 月 10 日 製作單位 某设备有限公司 1 工程名称：某建筑大厦 工程项目：擦窗机项目报价方案 目 录 1 . 方案说明 2 . 技术参数 3 . 初步交货及安装周期 4 . 由它方完成的工作 5 . 设备性能及设备配置 6 . 设备布置图/设备设计图 7 . 维保服务内容 8 . 价格明细表 2 １、方案说明 依据[某建筑大厦]的建筑特点和业主有关擦窗机的基本要求 方案 + 147.800m 屋顶 依据[某建筑大厦]的建筑特点和业主有关擦窗机的基本要求，在大厦屋面(+147.800m 标高)上部布置擦窗机水平轨道（见擦窗机轨道布置图），并配置一台由我司设计制造的有轨单臂仰幅型擦窗机（见擦窗机设备图），悬臂可工作距离为 25 米，设备型号为 CDG200YB25。 2、擦窗机主要技术参数 2.1 中国 POINT 擦窗机， 型号 PCDG200YB25 1) 有效荷载 250 kg 2) 工作高度 168 m 3) 工作篮尺寸 2000(长) ×650(宽) ×1160(高) mm 4）电源特性 3x380 v，50Hz 5）主臂距离 25m（主回转中心至吊篮中心） 6) 升降速度 9m/min 7) 行走速度 6m/min 8）主回转速度 12m/min 9）吊篮回转角度 ±90 10）钢丝绳安全系数 >10 11）轨 距 3500 mm 12）轨道断面 H 200 X 200 13）操作方式 台车控制及吊船互换操作 14）控制信号传送 由内藏于钢缆中的铜芯传送 15）通讯设施 吊篮-台车电话通讯 16）设备防锈 热浸锌及油漆 17）生产标准 GB19154-2003，欧盟标准 EN1808 3 18） 设 备 自 重 ～ 29 吨 (上 述 技 术 数 据 以 厂 方 最 终 设 计 及 业 主 图 纸 最 终 审 批 为 准 ) 3. 初 步 交 货 及 安 装 周 期 3.1 设 备 交 货 期 为 设 备 图 确 认 后 135 天 。 3.2 安 装 现 场 准 备 ， 1 周 。 3.3 擦 窗 机 安 装 ， 1 个 月 。 3.4 检 测 ,调 试 及 现 场 培 训 ， 1 周 。 注 ： 上 述 各 条 需 在 合 同 及 有 关 技 术 参 数 确 认 后 有 效 。 4. 由 它 方 完 成 的 工 作 4.1 所 有 混 凝 土 / 钢 结 构 通 道 ， 防 水 层 ， 并 确 保 所 需 的 施 工 要 求 ； 4.2 提 供 及 安 装 永 久 性 电 ...
