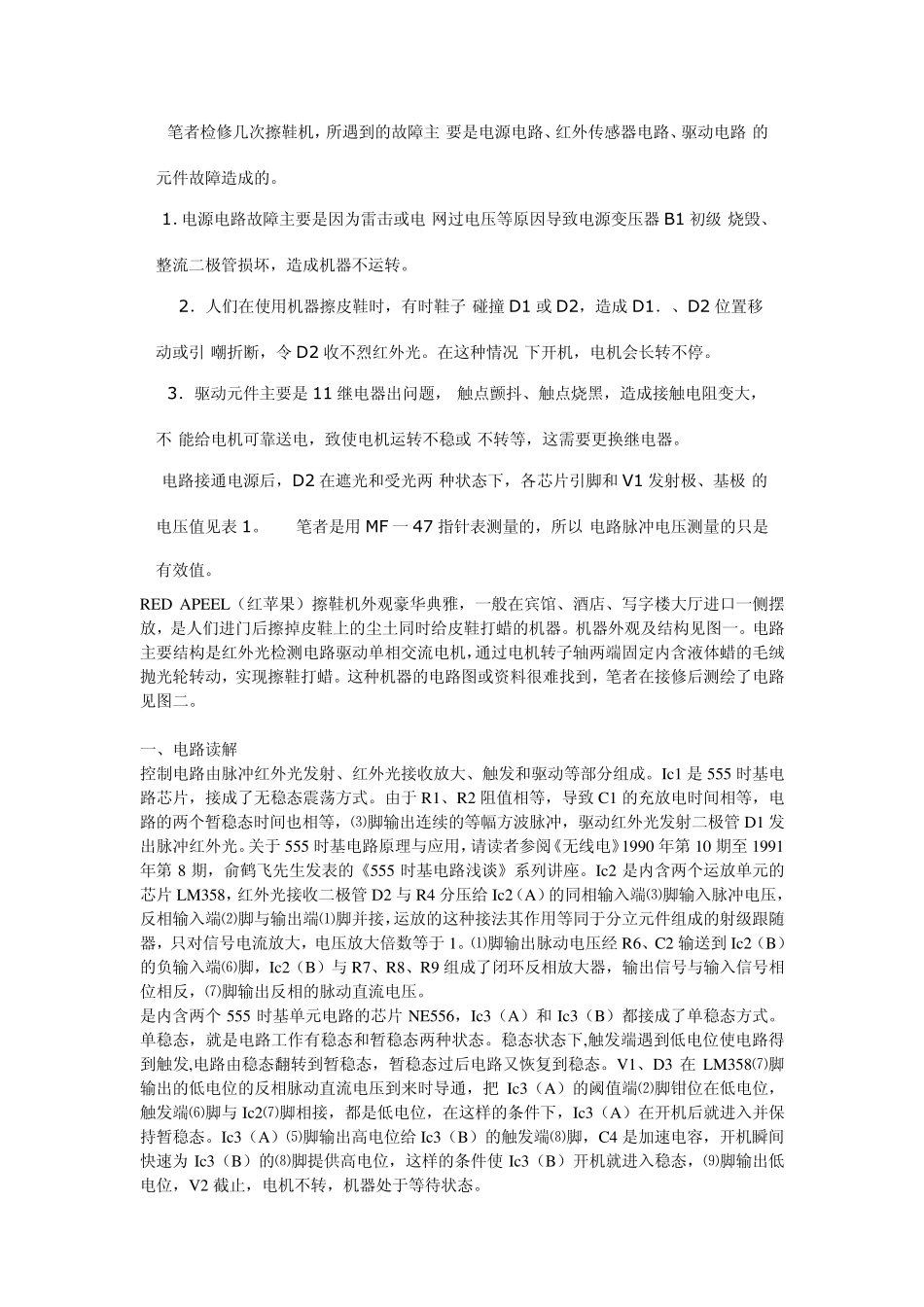

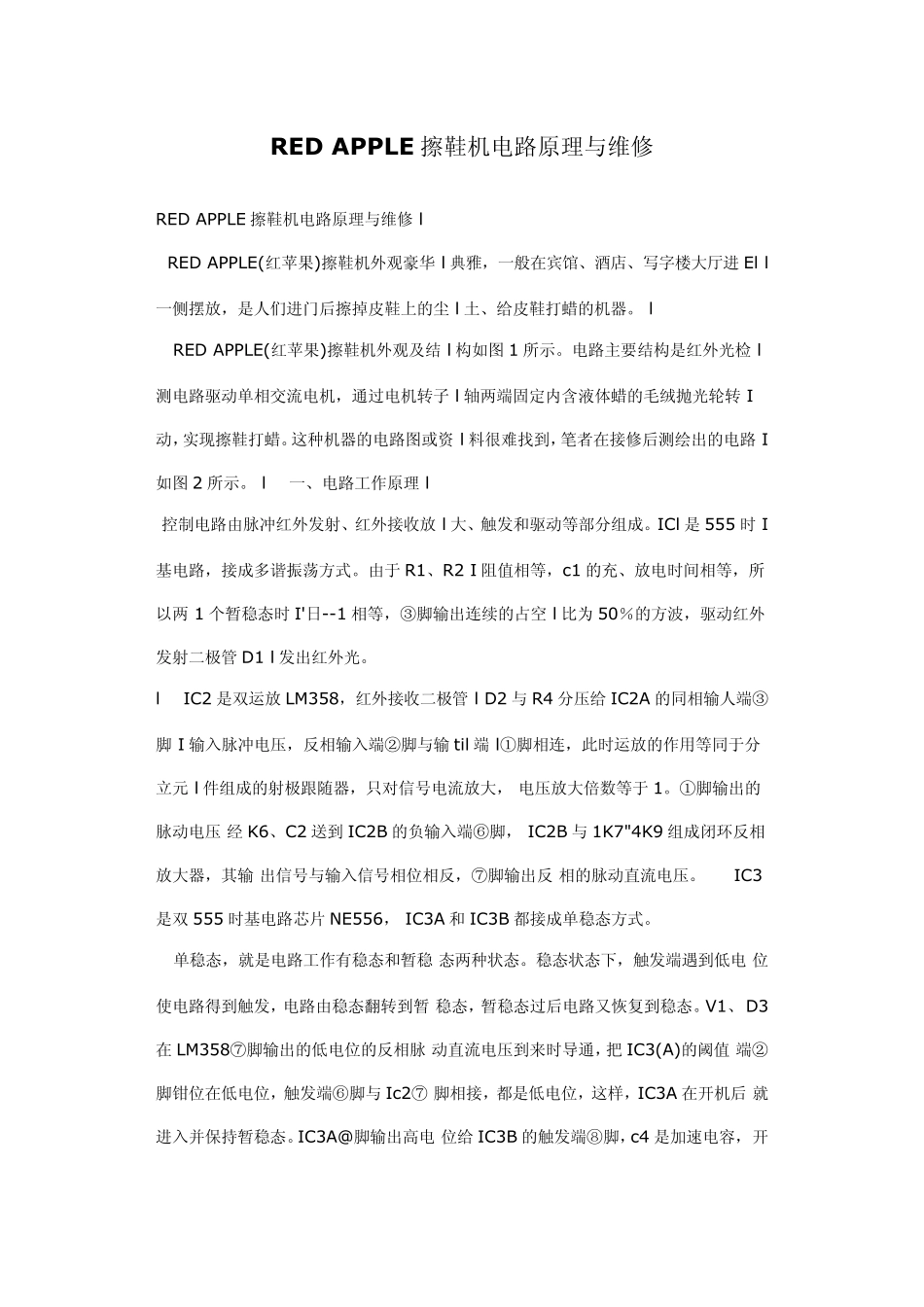

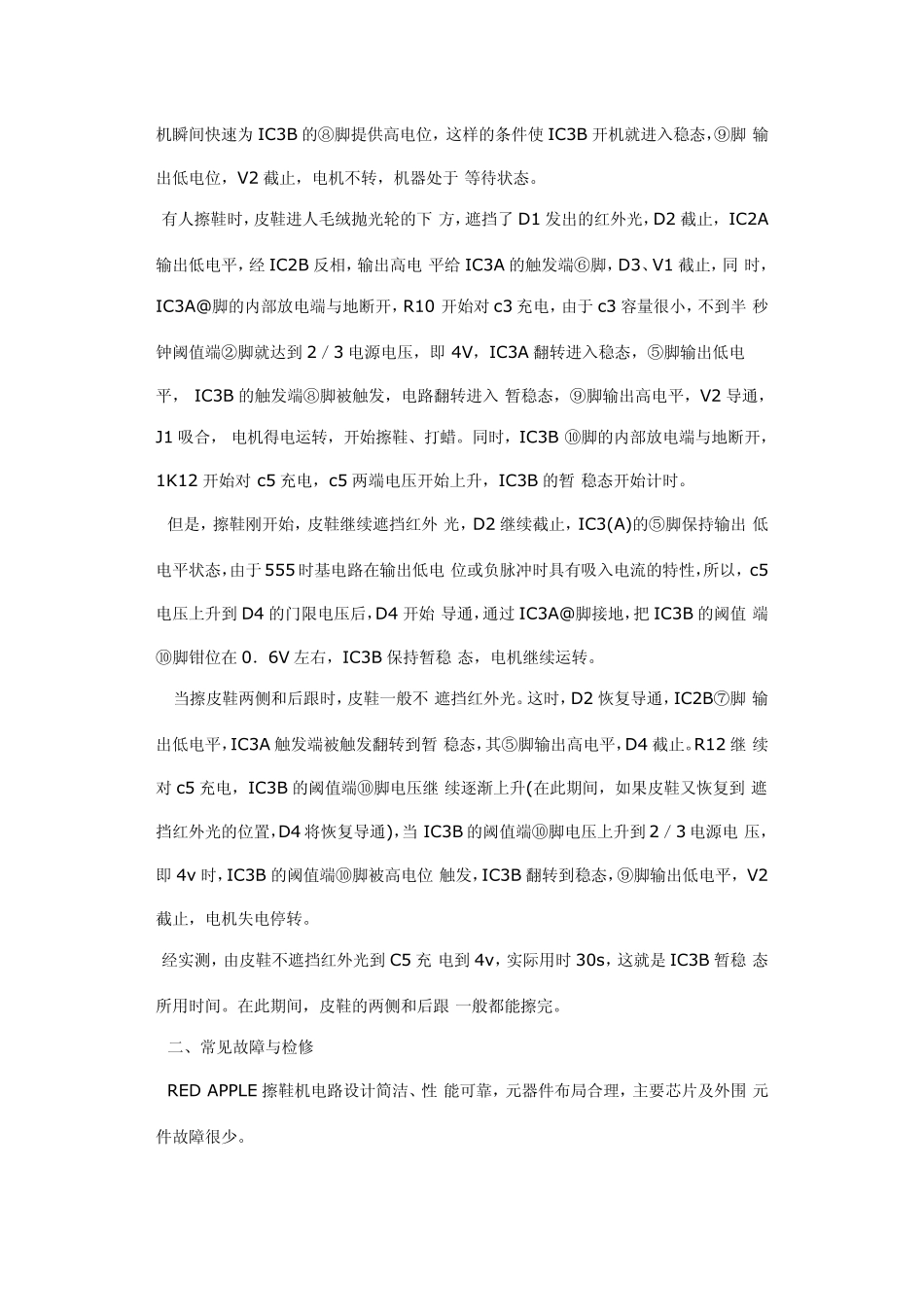

RED APPLE 擦鞋机电路原理与维修 RED APPLE 擦鞋机电路原理与维修 l RED APPLE(红苹果)擦鞋机外观豪华 l 典雅,一般在宾馆、酒店、写字楼大厅进 El l一侧摆放,是人们进门后擦掉皮鞋上的尘 l 土、给皮鞋打蜡的机器。 l RED APPLE(红苹果)擦鞋机外观及结 l 构如图 1 所示。电路主要结构是红外光检 l测电路驱动单相交流电机,通过电机转子 l 轴两端固定内含液体蜡的毛绒抛光轮转 I动,实现擦鞋打蜡。这种机器的电路图或资 l 料很难找到,笔者在接修后测绘出的电路 I如图 2 所示。 l 一、电路工作原理 l 控制电路由脉冲红外发射、红外接收放 l 大、触发和驱动等部分组成。ICl 是 555 时 I基电路,接成多谐振荡方式。由于R1、R2 I 阻值相等,c1 的充、放电时间相等,所以两 1 个暂稳态时 I'日--1 相等,③脚输出连续的占空 l 比为50%的方波,驱动红外发射二极管D1 l 发出红外光。 l IC2 是双运放 LM358,红外接收二极管 l D2 与 R4 分压给 IC2A 的同相输人端③脚 I 输入脉冲电压,反相输入端②脚与输til 端 l①脚相连,此时运放的作用等同于分立元 l 件组成的射极跟随器,只对信号电流放大, 电压放大倍数等于1。①脚输出的脉动电压 经 K6、C2 送到 IC2B 的负输入端⑥脚, IC2B 与 1K7"4K9 组成闭环反相放大器,其输 出信号与输入信号相位相反,⑦脚输出反 相的脉动直流电压。 IC3是双555 时基电路芯片 NE556, IC3A 和 IC3B 都接成单稳态方式。 单稳态,就是电路工作有稳态和暂稳 态两种状态。稳态状态下,触发端遇到低电 位使电路得到触发,电路由稳态翻转到暂 稳态,暂稳态过后电路又恢复到稳态。V1、 D3在 LM358⑦脚输出的低电位的反相脉 动直流电压到来时导通,把 IC3(A)的阈值 端②脚钳位在低电位,触发端⑥脚与 Ic2⑦ 脚相接,都是低电位,这样,IC3A 在开机后 就进入并保持暂稳态。IC3A@脚输出高电 位给 IC3B 的触发端⑧脚,c4 是加速电容, 开 机瞬间快速为IC3B 的⑧脚提供高电位, 这样的条件使IC3B 开机就进入稳态,⑨脚 输出低电位,V2 截止,电机不转,机器处于 等待状态。 有人擦鞋时,皮鞋进人毛绒抛光轮的下 方,遮挡了D1 发出的红外光,D2 截止, IC2A输出低电平,经IC2B 反相,输出高电 平给IC3A 的触发端⑥脚,D3、V1 截止,同 时,IC3A@脚的内部放电端与地断开,R10 开始对c3 充电,由于c3 容量...
