支吊架计算方案VIP专享

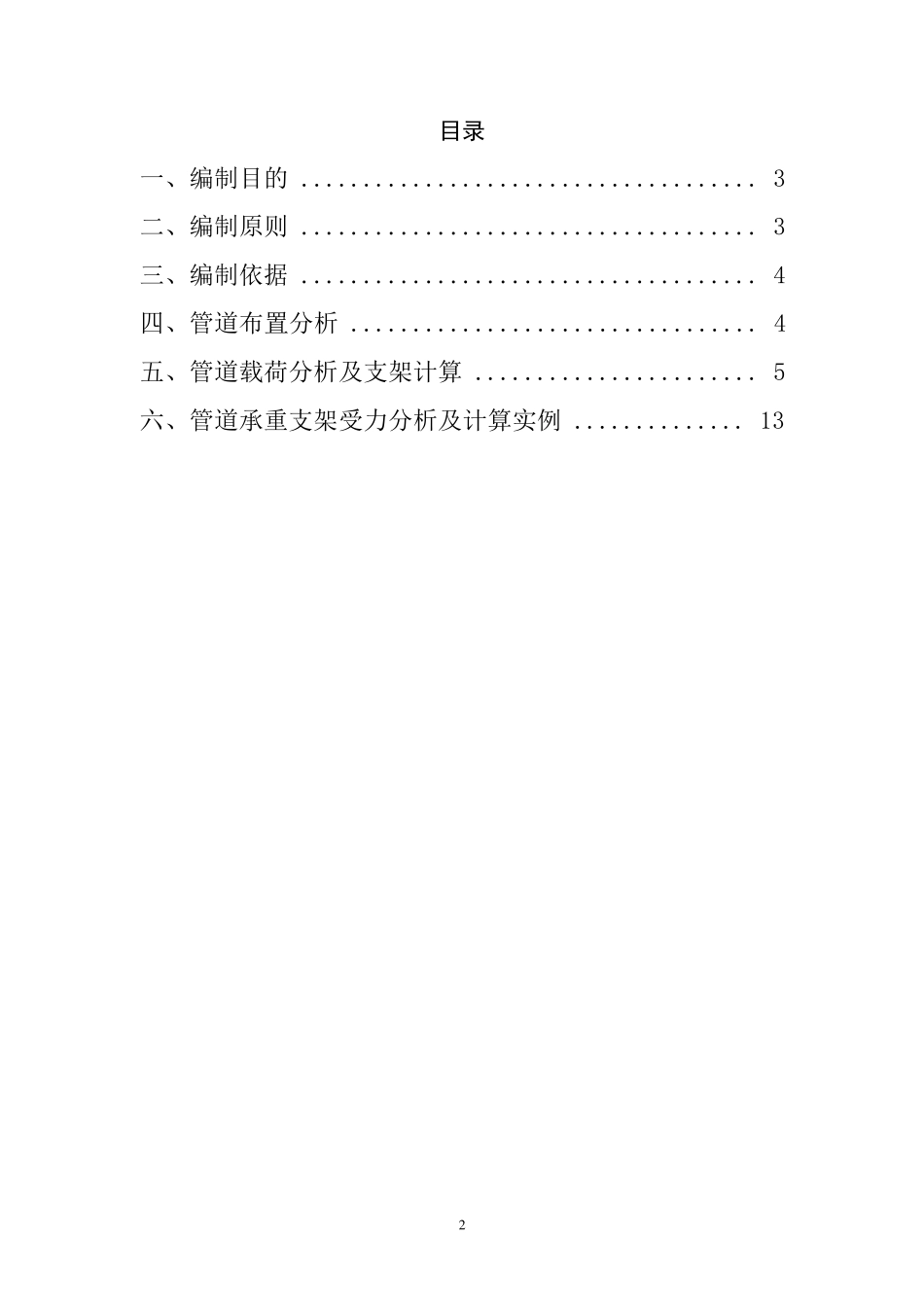

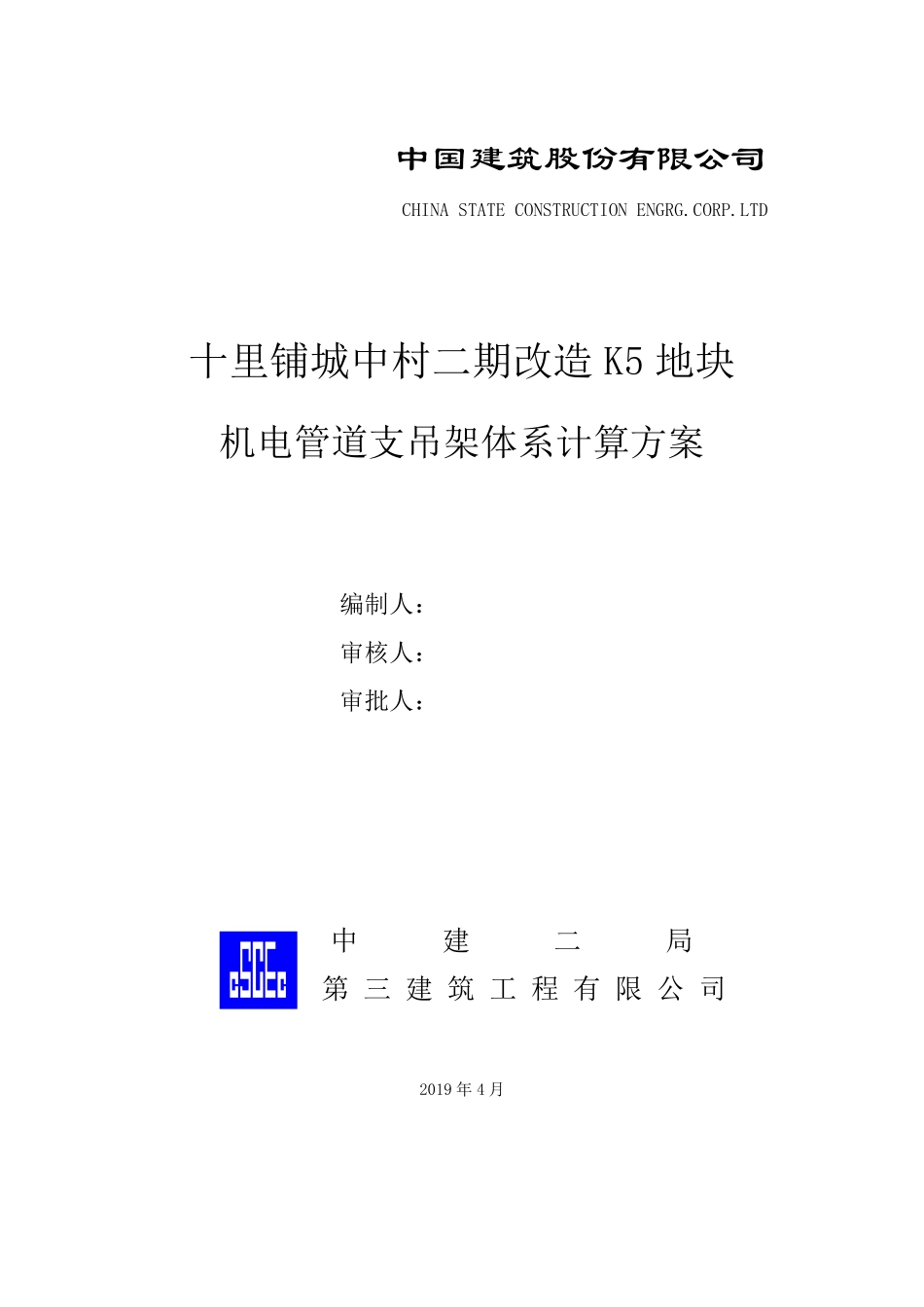

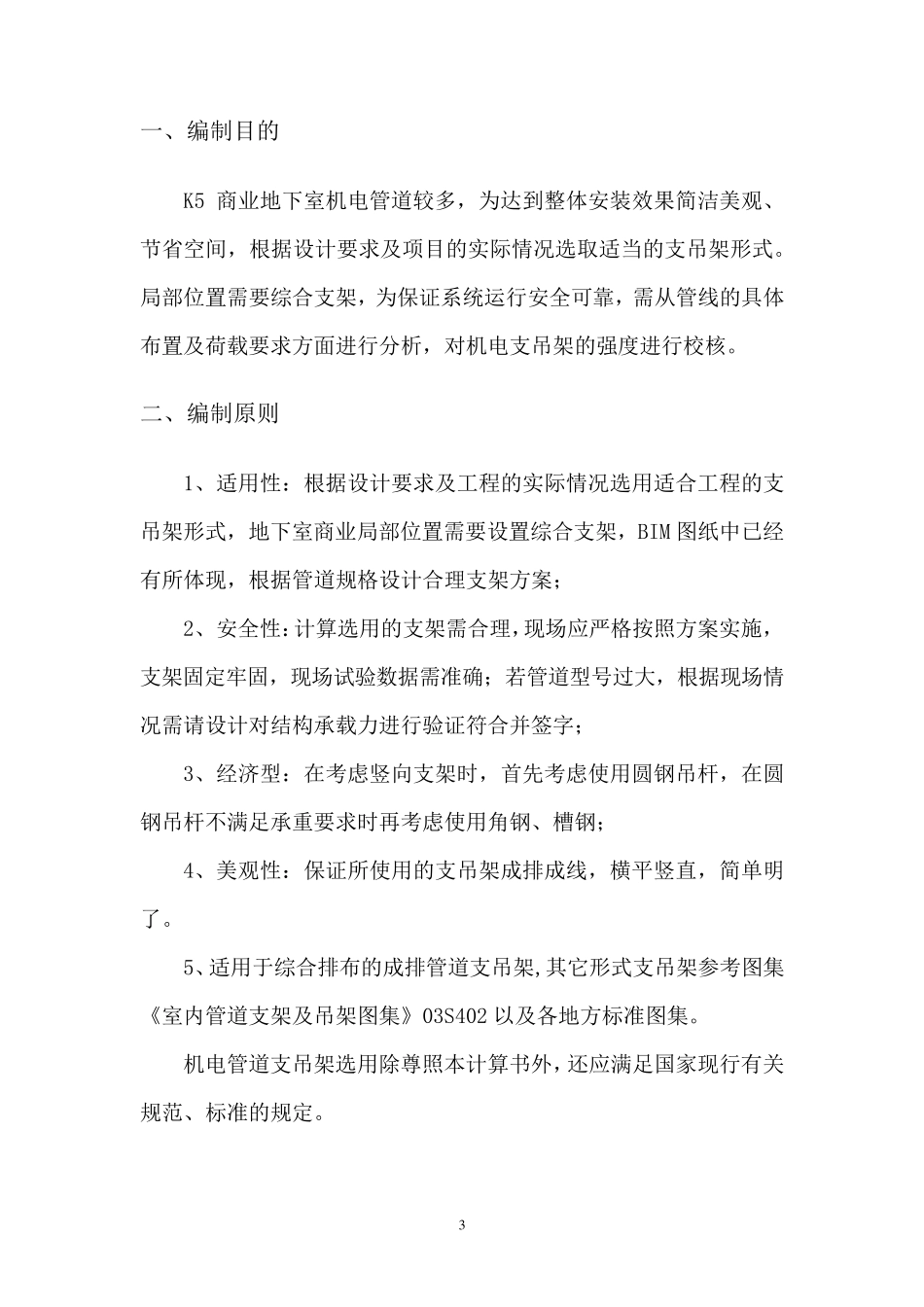

中国建筑股份有限公司 CHINA STATE CONSTRUCTION ENGRG.CORP.LTD 十里铺城中村二期改造K5 地块 机电管道支吊架体系计算方案 编制人： 审核人： 审批人： 中 建 二 局 第 三 建 筑 工 程 有 限 公 司 2019 年 4 月 2 目录 一、编制目的 ..................................... 3 二、编制原则 ..................................... 3 三、编制依据 ..................................... 4 四、管道布置分析 ................................. 4 五、管道载荷分析及支架计算 ....................... 5 六、管道承重支架受力分析及计算实例 .............. 13 3 一、编制目的 K5 商业地下室机电管道较多，为达到整体安装效果简洁美观、节省空间，根据设计要求及项目的实际情况选取适当的支吊架形式。局部位置需要综合支架，为保证系统运行安全可靠，需从管线的具体布置及荷载要求方面进行分析，对机电支吊架的强度进行校核。 二、编制原则 1、适用性：根据设计要求及工程的实际情况选用适合工程的支吊架形式，地下室商业局部位置需要设置综合支架，BIM 图纸中已经有所体现，根据管道规格设计合理支架方案； 2、安全性：计算选用的支架需合理，现场应严格按照方案实施，支架固定牢固，现场试验数据需准确；若管道型号过大，根据现场情况需请设计对结构承载力进行验证符合并签字； 3、经济型：在考虑竖向支架时，首先考虑使用圆钢吊杆，在圆钢吊杆不满足承重要求时再考虑使用角钢、槽钢； 4、美观性：保证所使用的支吊架成排 成线，横 平 竖直 ，简单 明了 。 5、适用于 综合排 布的成排 管道支吊架,其 它 形式支吊架参 考图集《 室内 管道支架及吊架图集 》 03S402 以 及各 地方标 准图集 。 机电管道支吊架选用除 尊 照本 计算书 外 ，还 应满足国 家 现行有关规范 、标 准的规定。 4 三、编制依据 1、施工图纸 2、《通风与空调工程施工质量验收规范》（GB50243-2016） 3、五金手册（电子版） 4、《热轧型钢》（GB/T706-2008） 5、《室内管道支吊架》（05R417-1） 6、《低压流体输送用焊接钢管》（GB/T3091-2008） 7、《室内管道支架及吊架图集》03S402 8、《动力管道设计手册》（机械工业出版社） 9、《膨胀螺栓规格及性能》（JB-ZQ4763-2006） 四、管道布置分析 对管道进行合理的深化和布置是管道支吊架设计的前提条件。设计使用安...
