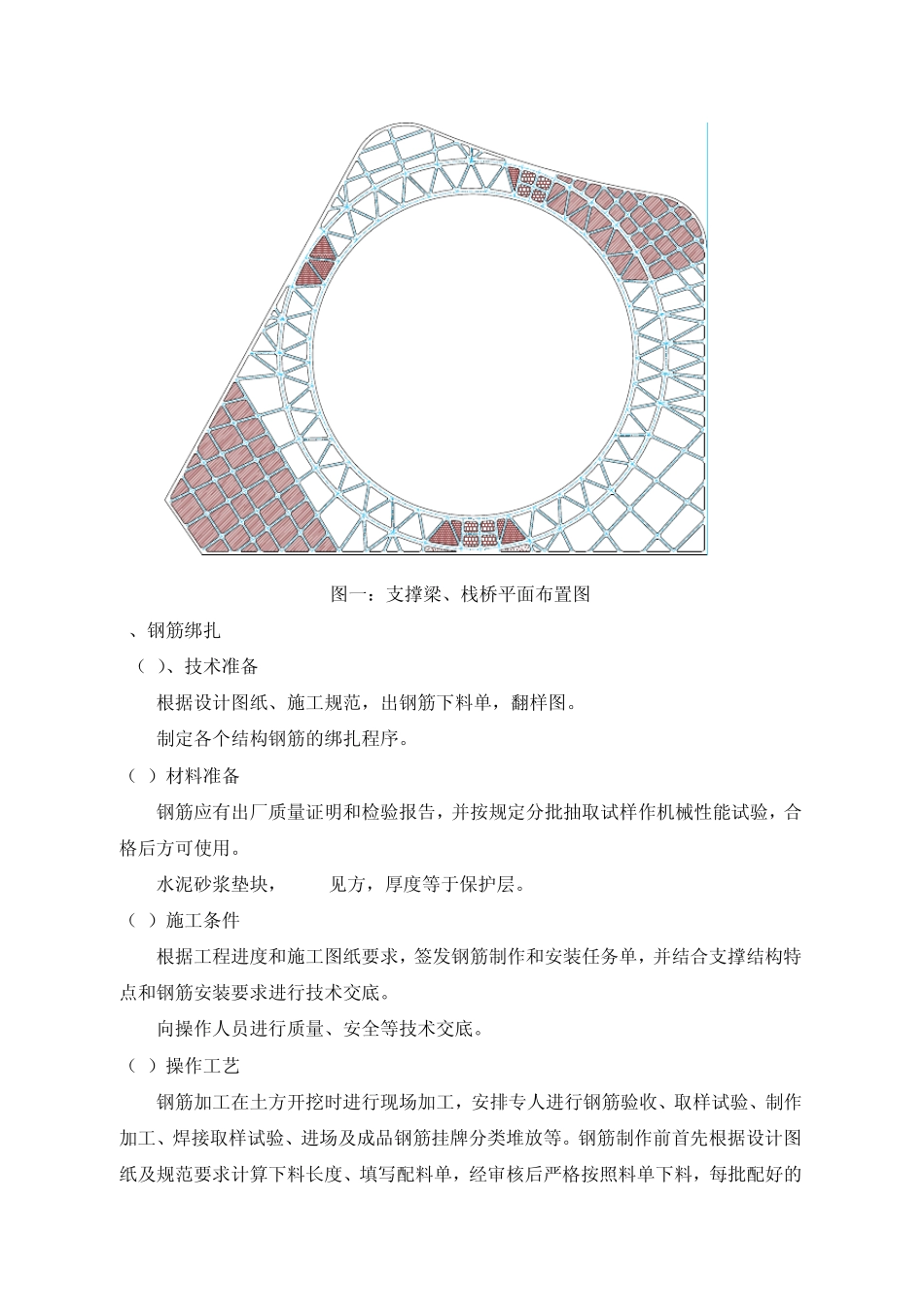

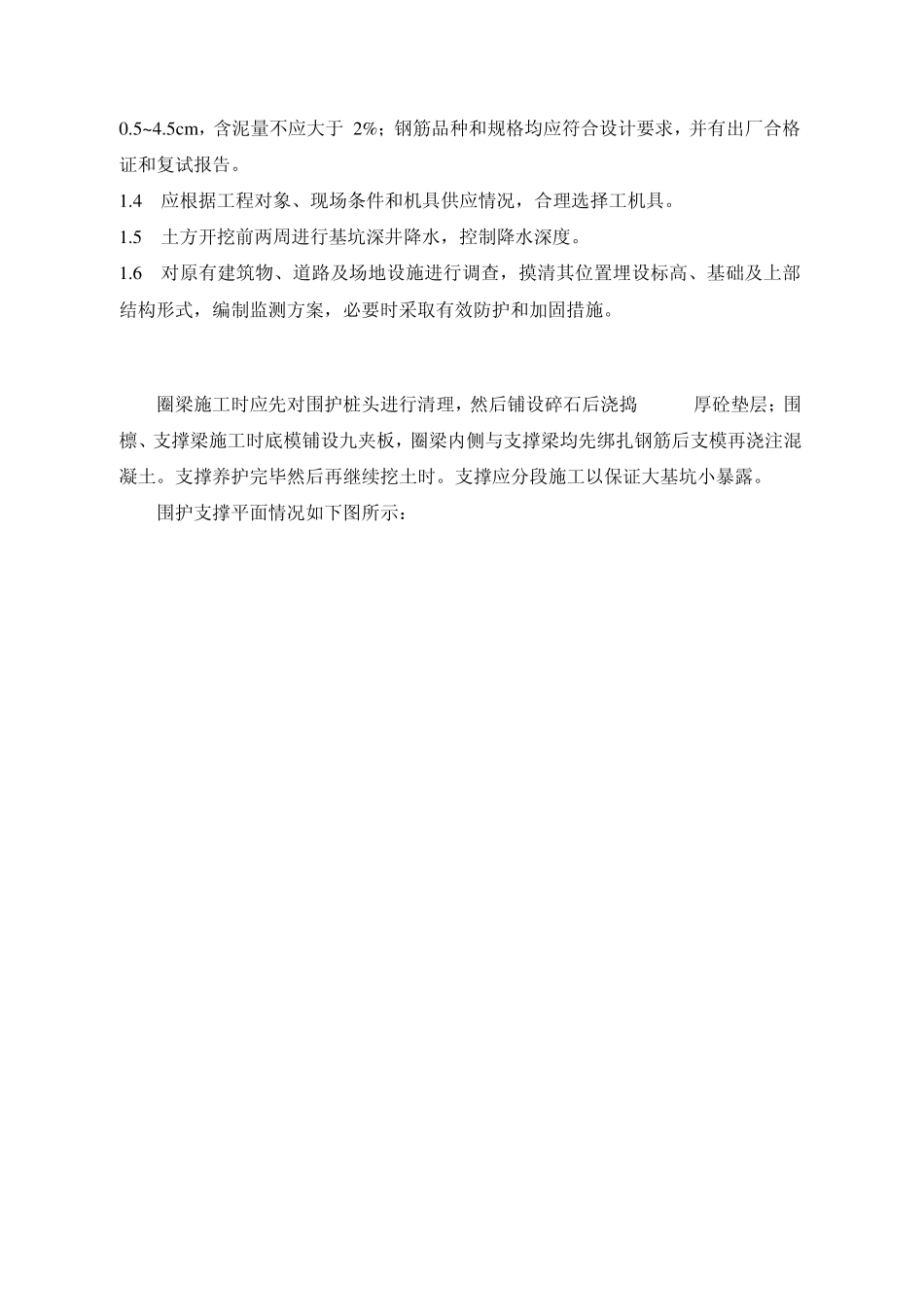

支撑梁施工方案 本工程位处淮安市闹市区,东邻银川路,南邻规划道路,西邻淮海北路,北邻新规划道路,场地内部基坑面积约16000m³,采用三道环形支撑系统,施工时应与挖土施工紧密穿插。 一.工程概况 1.1 支撑梁砼工作量 本案支撑梁工作量情况如表一所示: 表一 施工分层 中心标高 支撑梁截面尺寸 砼工程量 备注 第一道支撑梁 -1.9m 圈 梁:1200×800 支撑梁:800×750、700×700 圆环梁:1200×800、1400×800 约2300m³ 第二道支撑梁 -6.9m 围 檩:1400×800 支撑梁:1000×800、800×800 圆环梁:1700×900、1500×900 约2500m³ 第三道支撑梁 -11.8m 围 檩:1400×900 支撑梁:900×800、750×750 圆环梁:1600×850、1400×850 约2500m³ 合 计: 约7300m³ 注:各道支撑梁中均包括栈桥施工,工程量包含于各道支撑砼工程量内。 一.工程进度 支撑结构施工进度与挖土施工紧密穿插,具体详见挖土、支撑结构施工进度表。 二. 围护支撑结构施工 1 . 准备工作: 1.1 施工单位应组织有关人员,认真熟悉支撑系统图纸及各种计算工况,淮安市有关规范、标准和规程,地质勘察资料,弄清地下有否障碍物、管线或其他设施,掌握开挖及支撑设置方式、预应力及周围环境保护要求。 1.2 根据设计图纸和施工条件,编制详细的挖土支撑方案;对机具选用、钢筋连接、混凝土作业、季节施工等应进行方案优选;熟悉周边环境,清除地面上障碍物。 1.3 水泥采用R42.5 的普通硅酸盐水泥或矿渣硅酸盐水泥,应具有出厂合格证和复试报告;砂应选用洁净的粗砂,含泥量不大于 3%;石子宜选用石或碎石,粒径宜在 0.5~4.5cm,含泥量不应大于 2%;钢筋品种和规格均应符合设计要求,并有出厂合格证和复试报告。 1.4 应根据工程对象、现场条件和机具供应情况,合理选择工机具。 1.5 土方开挖前两周进行基坑深井降水,控制降水深度。 1.6 对原有建筑物、道路及场地设施进行调查,摸清其位置埋设标高、基础及上部结构形式,编制监测方案,必要时采取有效防护和加固措施。 圈梁施工时应先对围护桩头进行清理,然后铺设碎石后浇捣 100mm厚砼垫层;围檩、支撑梁施工时底模铺设九夹板,圈梁内侧与支撑梁均先绑扎钢筋后支模再浇注混凝土。支撑养护完毕然后再继续挖土时。支撑应分段施工以保证大基坑小暴露。 围护支撑平面情况如下图所示: 图一:支撑梁、栈桥平面布置图 1、钢筋绑扎 (1)、技术准备 根据设计图纸、...
