支腿计算立式容器VIP专享

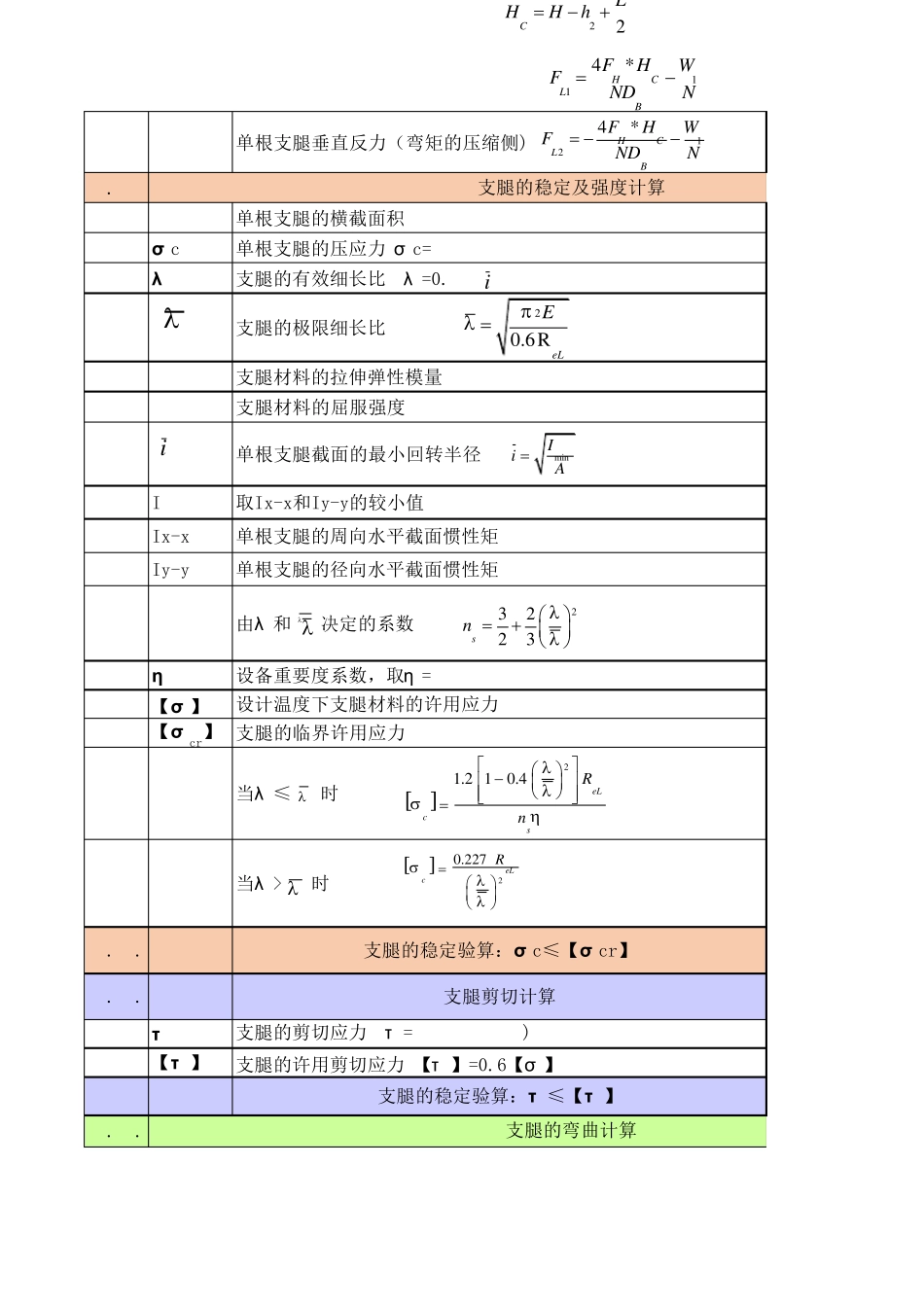

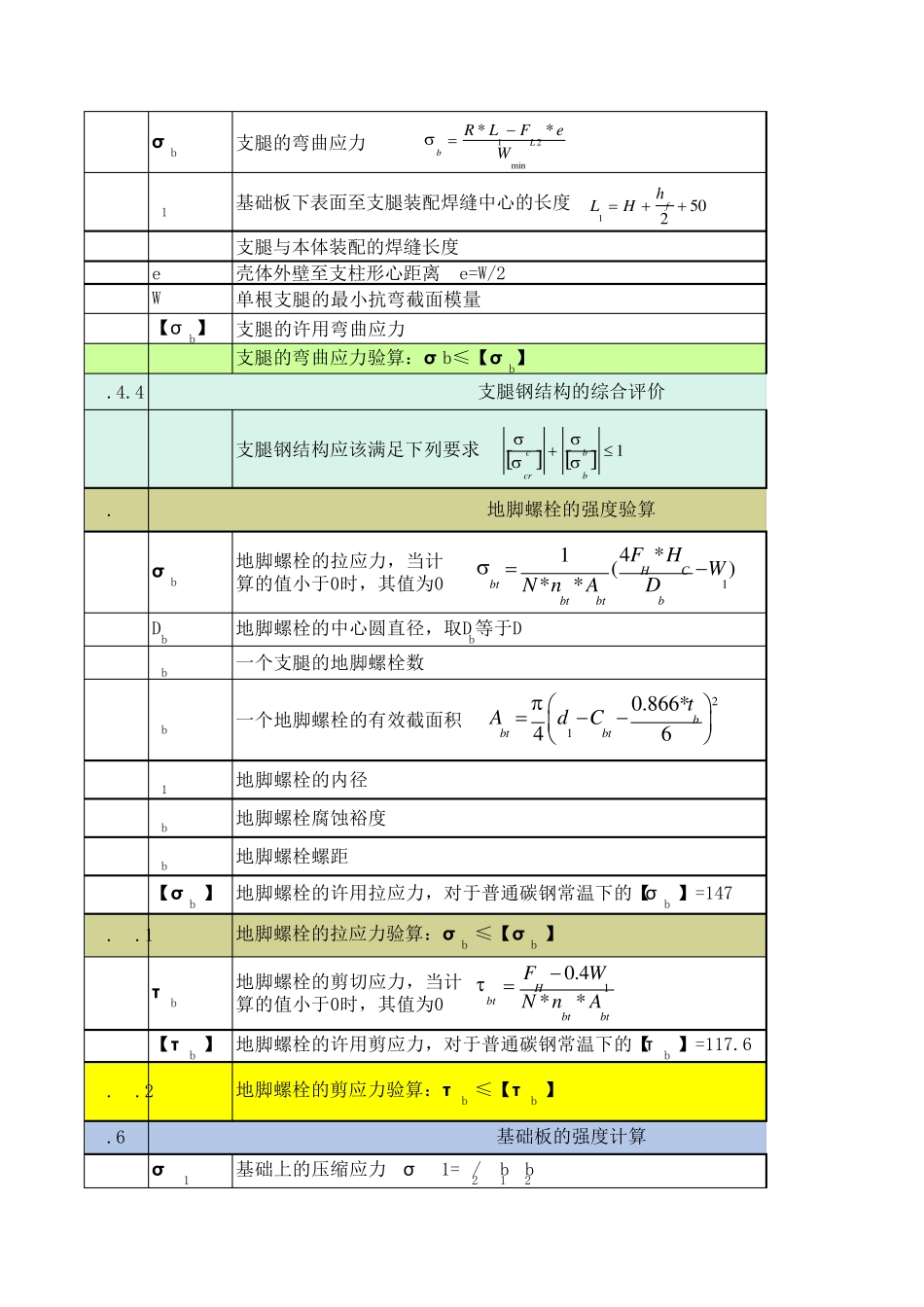

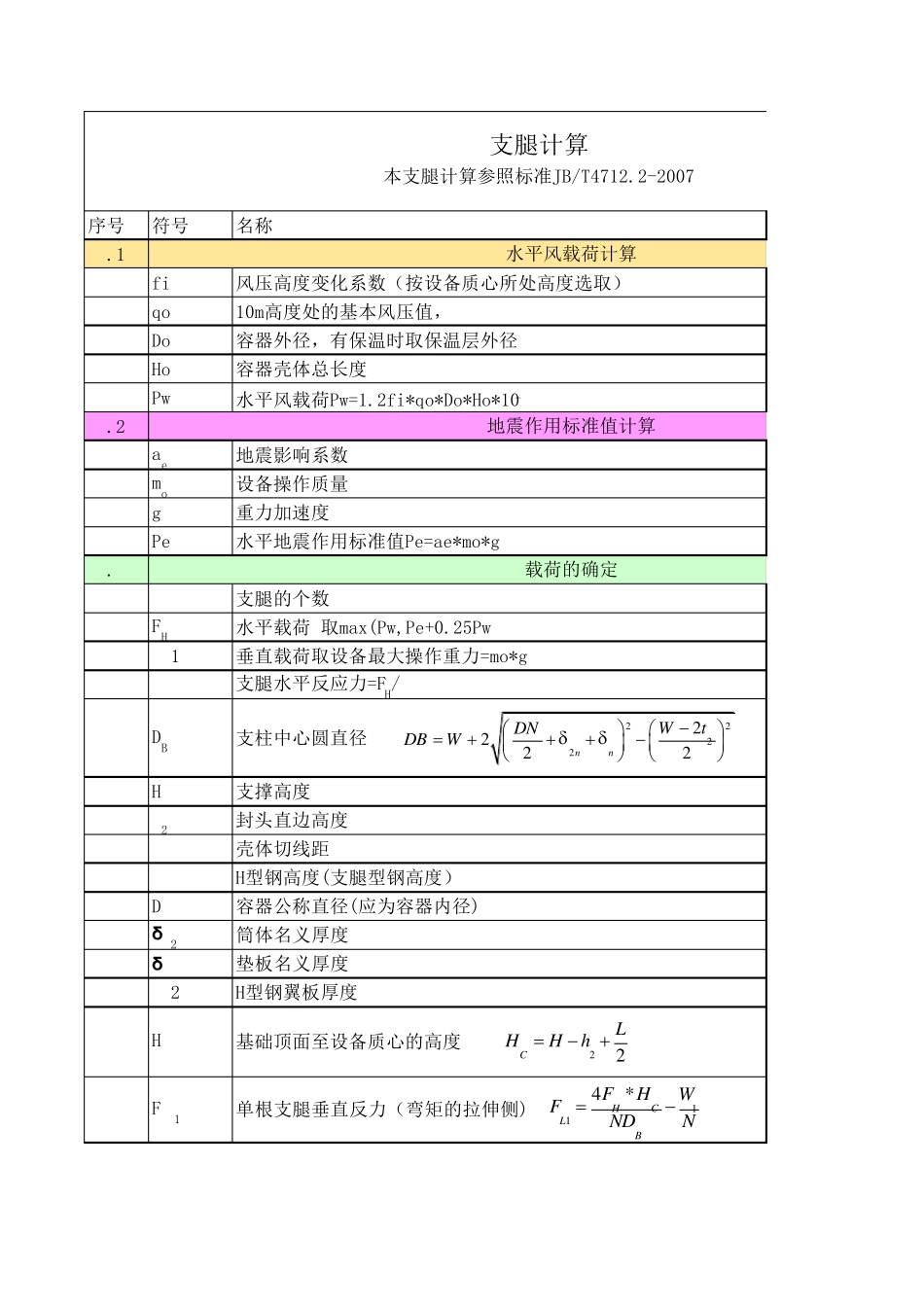

序号符号名称A.1fi风压高度变化系数（按设备质心所处高度选取）qo10m高度处的基本风压值，Do容器外径，有保温时取保温层外径Ho容器壳体总长度Pw水平风载荷Pw=1.2fi*qo*Do*Ho*10-6A.2ae地震影响系数mo设备操作质量g重力加速度Pe水平地震作用标准值Pe=ae*mo*gA.3N支腿的个数FH水平载荷 取max(Pw,Pe+0.25PwW1垂直载荷取设备最大操作重力=mo*gR支腿水平反应力=FH/NDB支柱中心圆直径H支撑高度h2封头直边高度L壳体切线距WH型钢高度(支腿型钢高度）DN容器公称直径(应为容器内径)δ 2n筒体名义厚度δ垫板名义厚度t2H型钢翼板厚度HC基础顶面至设备质心的高度FL1单根支腿垂直反力（弯矩的拉伸侧) 支腿计算本支腿计算参照标准JB/T4712.2-2007水平风载荷计算地震作用标准值计算载荷的确定114*HCLBFHWFNDN22CLHHh22222222nnWtDNDBWFL2单根支腿垂直反力（弯矩的压缩侧) A.4A单根支腿的横截面积σ c单根支腿的压应力 σ c=FL2/Aλ支腿的有效细长比 λ =0.7H/支腿的极限细长比 E支腿材料的拉伸弹性模量ReL支腿材料的屈服强度单根支腿截面的最小回转半径Imin取Ix-x和Iy-y的较小值Ix-x单根支腿的周向水平截面惯性矩Iy-y单根支腿的径向水平截面惯性矩ns由λ 和 决定的系数 η设备重要度系数，取η =1【σ 】t设计温度下支腿材料的许用应力【σ cr】支腿的临界许用应力当λ ≤ 时 当λ > 时A.4.1支腿的稳定验算：σ c≤【σ cr】A.4.2支腿剪切计算τ支腿的剪切应力 τ =FH/(N*A)【τ 】支腿的许用剪切应力 【τ 】=0.6【σ 】t支腿的稳定验算：τ ≤【τ 】A.4.3支腿的稳定及强度计算支腿的弯曲计算114*HCLBFHWFNDN22CLHHh124*HCLBFHWFNDN i21.2 10.4eLcsRn20.227eLcRi20.6ReLE minIiA23223snσ b支腿的弯曲应力L1基础板下表面至支腿装配焊缝中心的长度hf支腿与本体装配的焊缝长度e壳体外壁至支柱形心距离 e=W/2Wmin单根支腿的最小抗弯截面模量【σ b】支腿的许用弯曲应力支腿的弯曲应力验算：σ b≤【σ b】A.4.4支腿钢结构应该满足下列要求A.5σ bt地脚螺栓的拉应力，当计算的值小于0时，其值为0Db地脚螺栓的中心圆直径，取Db等于DBnbt一个支腿的地脚螺栓数Abt一个地脚螺栓的有效截面积d1地脚螺栓的内径Cbt地脚螺栓腐蚀裕度tb地脚螺栓螺距...
