收音机的拉线规律和维修方法

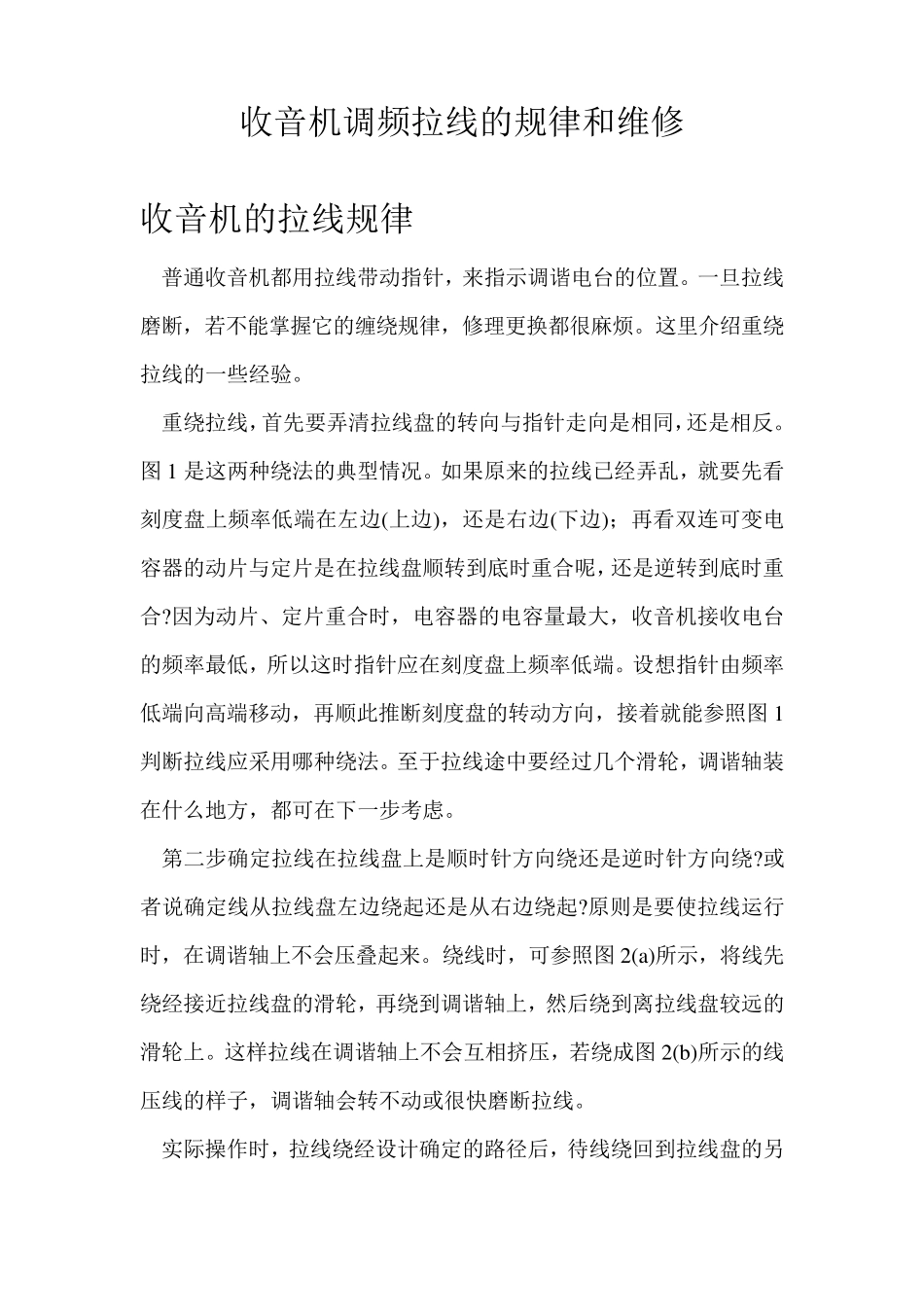

收音机的拉线规律和维修方法_第1页
1/21

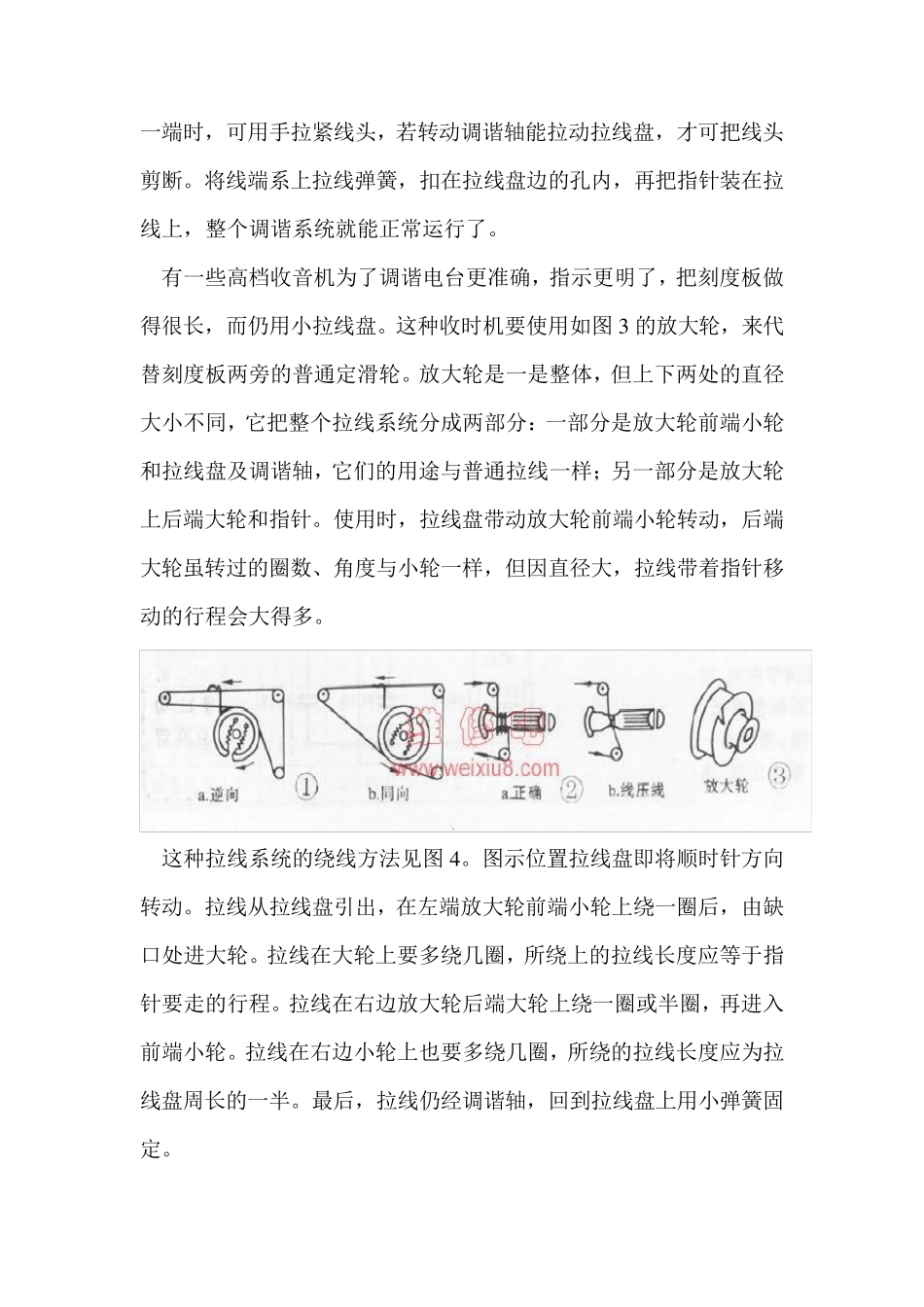

收音机的拉线规律和维修方法_第2页
2/21

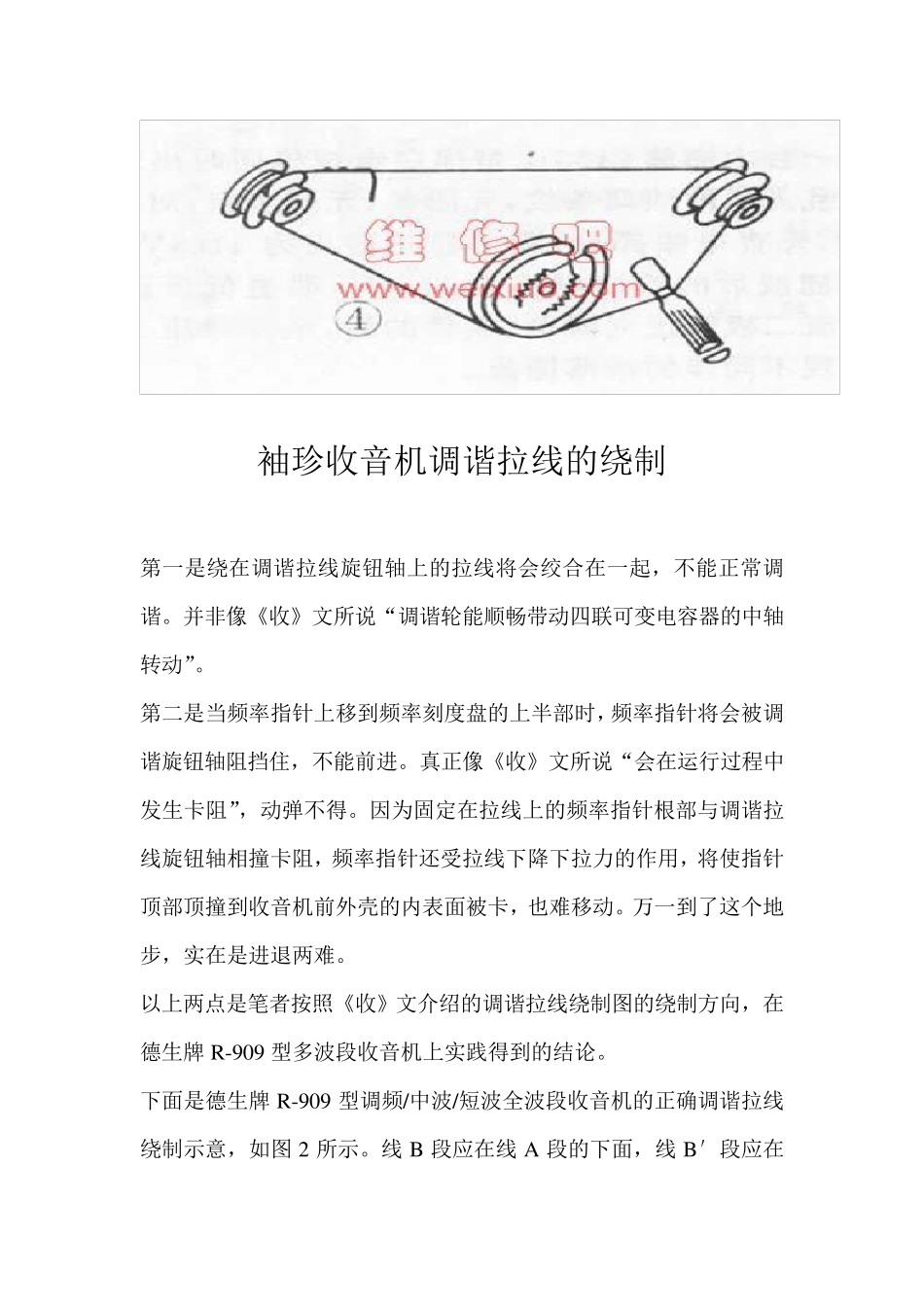

收音机的拉线规律和维修方法_第3页
3/21
收音机调频拉线的规律和维修 收音机的拉线规律 普通收音机都用拉线带动指针,来指示调谐电台的位置。一旦拉线磨断,若不能掌握它的缠绕规律,修理更换都很麻烦。这里介绍重绕拉线的一些经验。 重绕拉线,首先要弄清拉线盘的转向与指针走向是相同,还是相反。图1 是这两种绕法的典型情况。如果原来的拉线已经弄乱,就要先看刻度盘上频率低端在左边(上边),还是右边(下边);再看双连可变电容器的动片与定片是在拉线盘顺转到底时重合呢,还是逆转到底时重合?因为动片、定片重合时,电容器的电容量最大,收音机接收电台的频率最低,所以这时指针应在刻度盘上频率低端。设想指针由频率低端向高端移动,再顺此推断刻度盘的转动方向,接着就能参照图1判断拉线应采用哪种绕法。至于拉线途中要经过几个滑轮,调谐轴装在什么地方,都可在下一步考虑。 第二步确定拉线在拉线盘上是顺时针方向绕还是逆时针方向绕?或者说 确定线从 拉线盘左边绕起 还是从 右边绕起 ?原则 是要使 拉线运 行时,在调谐轴上不会 压 叠 起 来。绕线时,可参照图2(a)所示,将 线先绕经接近 拉线盘的滑轮,再绕到调谐轴上,然 后 绕到离 拉线盘较 远 的滑轮上。这样 拉线在调谐轴上不会 互 相挤 压 ,若绕成 图2(b)所示的线压 线的样 子 ,调谐轴会 转不动或很快 磨断拉线。 实 际 操 作 时,拉线绕经设计 确定的路 径 后 ,待 线绕回 到拉线盘的另 一端时,可用手拉紧线头,若转动调谐轴能拉动拉线盘,才可把线头剪断。将线端系上拉线弹簧,扣在拉线盘边的孔内,再把指针装在拉线上,整个调谐系统就能正常运行了。 有一些高档收音机为了调谐电台更准确,指示更明了,把刻度板做得很长,而仍用小拉线盘。这种收时机要使用如图3 的放大轮,来代替刻度板两旁的普通定滑轮。放大轮是一是整体,但上下两处的直径大小不同,它把整个拉线系统分成两部分:一部分是放大轮前端小轮和拉线盘及调谐轴,它们的用途与普通拉线一样;另一部分是放大轮上后端大轮和指针。使用时,拉线盘带动放大轮前端小轮转动,后端大轮虽转过的圈数、角度与小轮一样,但因直径大,拉线带着指针移动的行程会大得多。 这种拉线系统的绕线方法见图4 。图示位置拉线盘即将顺时针方向转动。拉线从拉线盘引出,在左端放大轮前端小轮上绕一圈后,由缺口处进大轮。拉线在大轮上要多绕几圈,所绕上的拉线长度应等于指针要走的行程。拉线在右边放大轮后端大轮上绕一圈或半...
