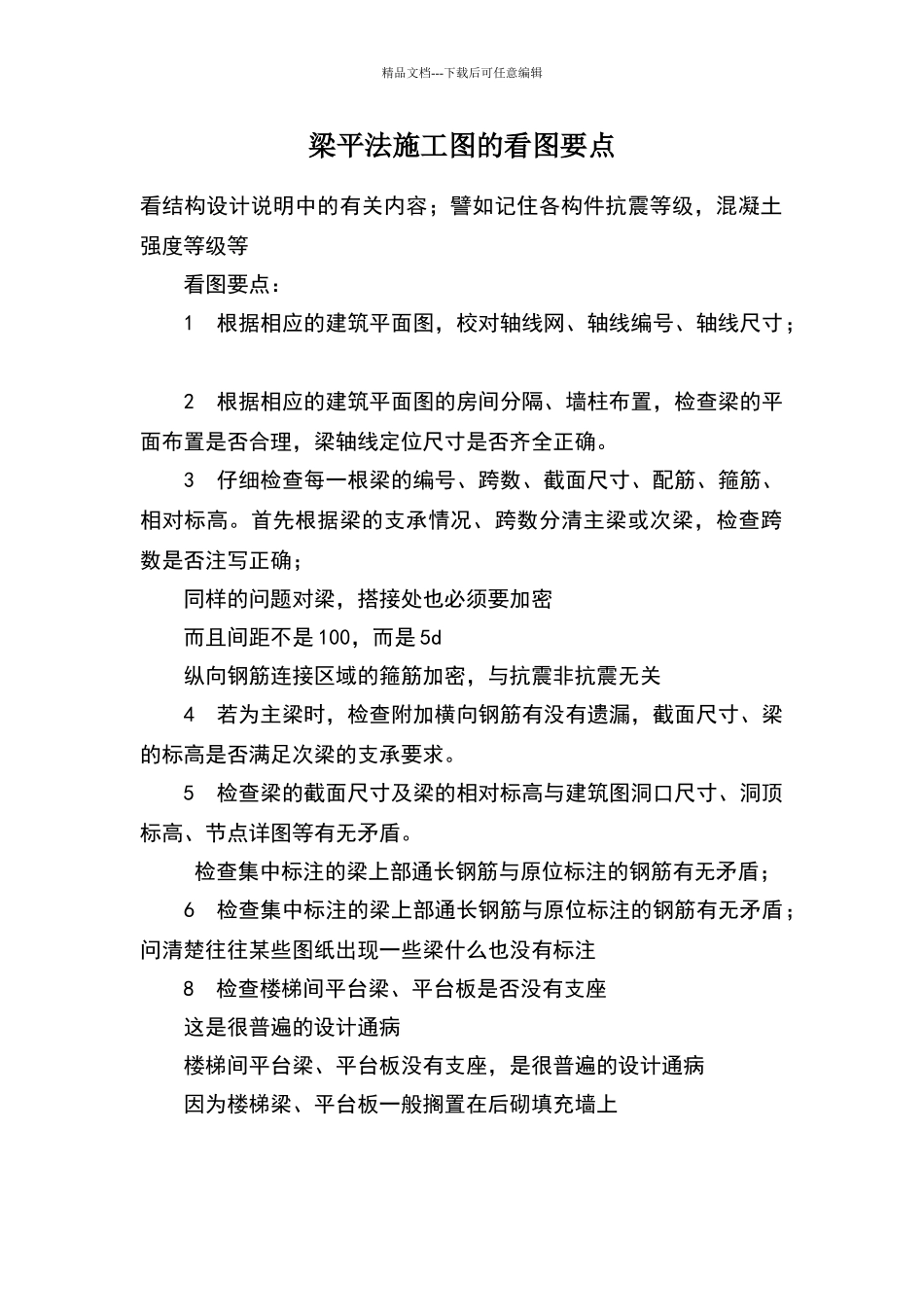

精品文档---下载后可任意编辑梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等 看图要点： 1 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸； 2 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确
3 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高
首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确； 同样的问题对梁，搭接处也必须要加密 而且间距不是 100，而是 5d 纵向钢筋连接区域的箍筋加密，与抗震非抗震无关 4 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求
5 检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾

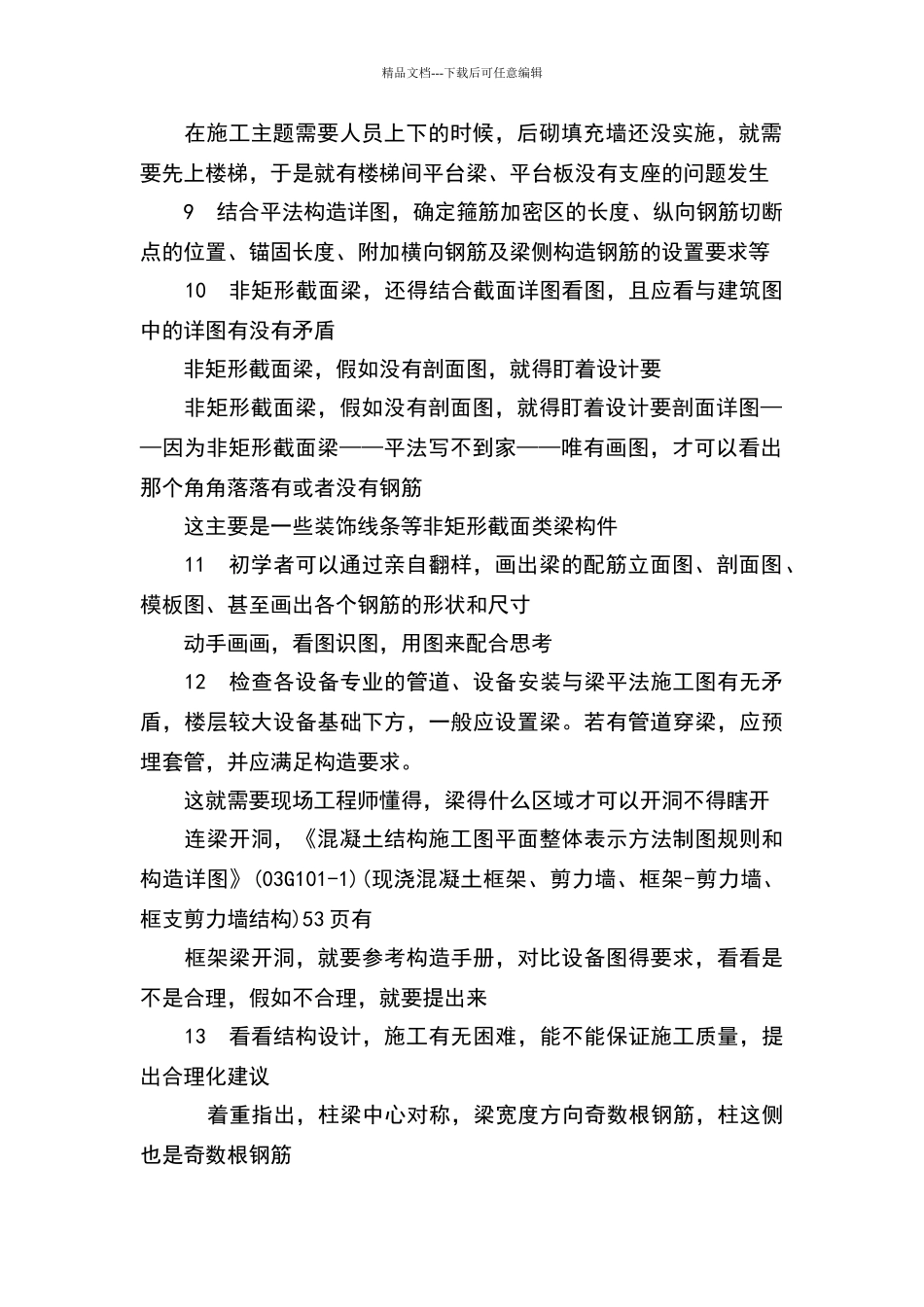

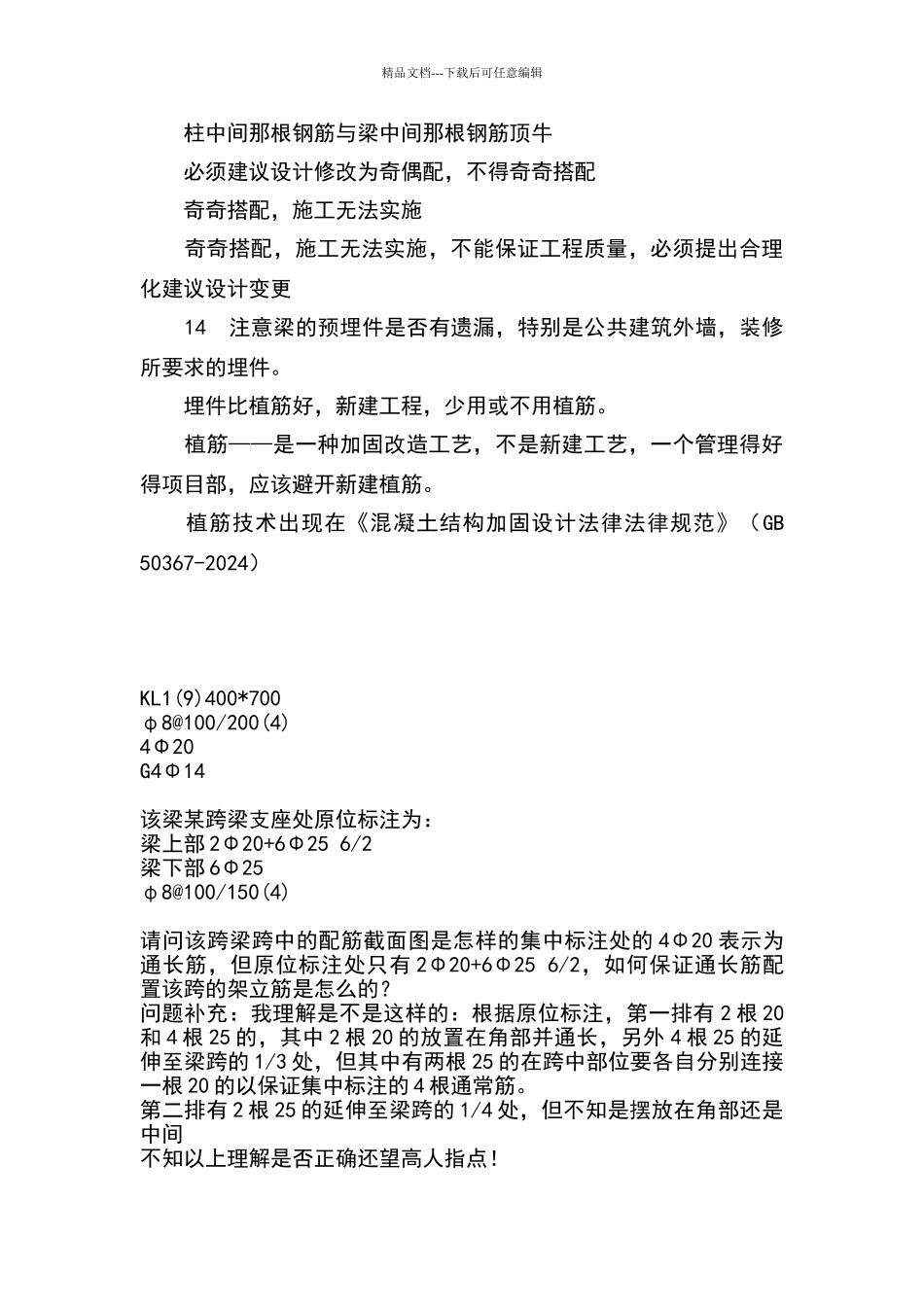

检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾； 6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；问清楚往往某些图纸出现一些梁什么也没有标注 8 检查楼梯间平台梁、平台板是否没有支座 这是很普遍的设计通病 楼梯间平台梁、平台板没有支座，是很普遍的设计通病 因为楼梯梁、平台板一般搁置在后砌填充墙上 精品文档---下载后可任意编辑 在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生 9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等 10 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾 非矩形截面梁，假如没有剖面图，就得盯着设计要 非矩形截面梁，假如没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋 这主要是一些装饰线条等非矩形截面类梁构件 11
