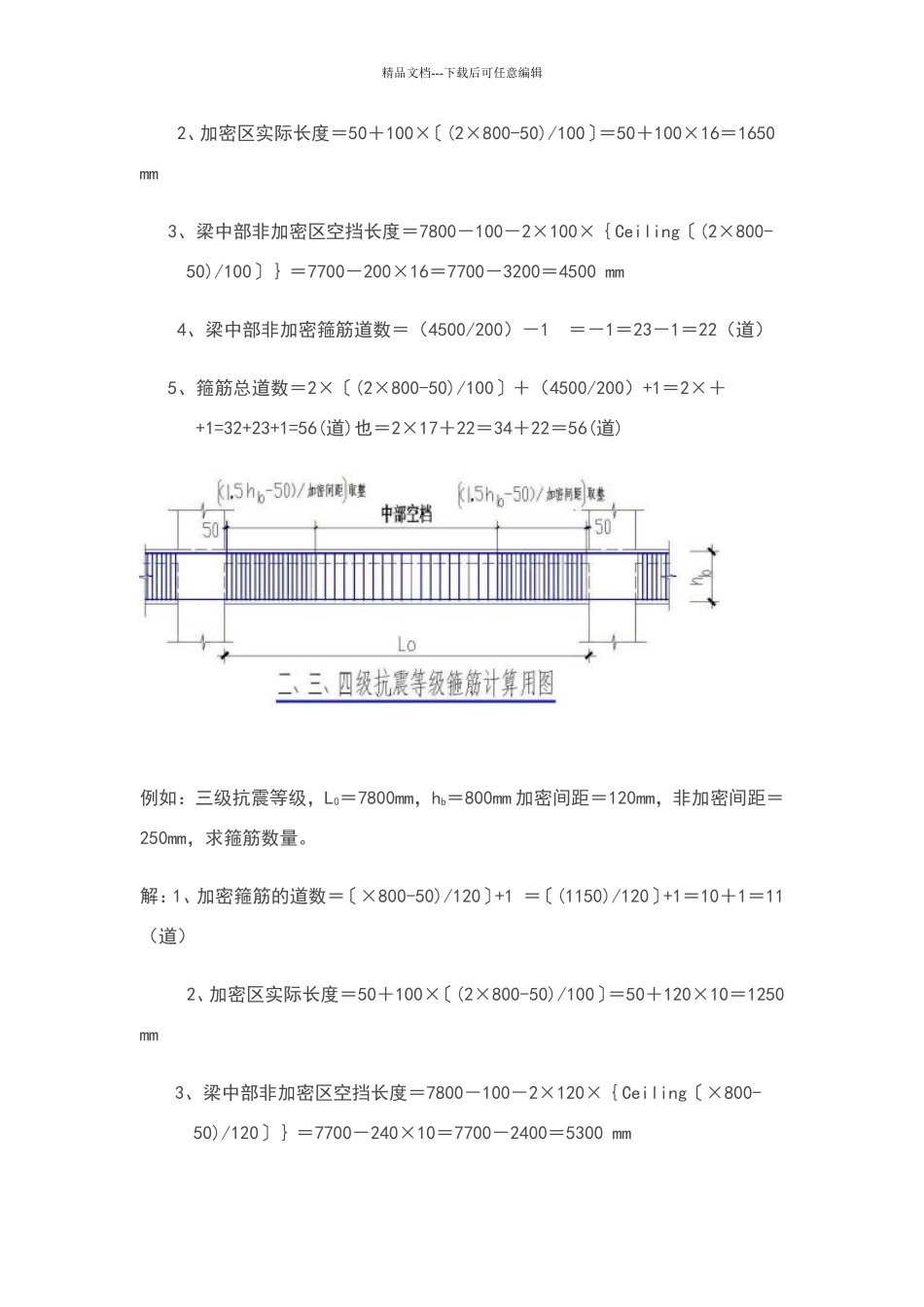

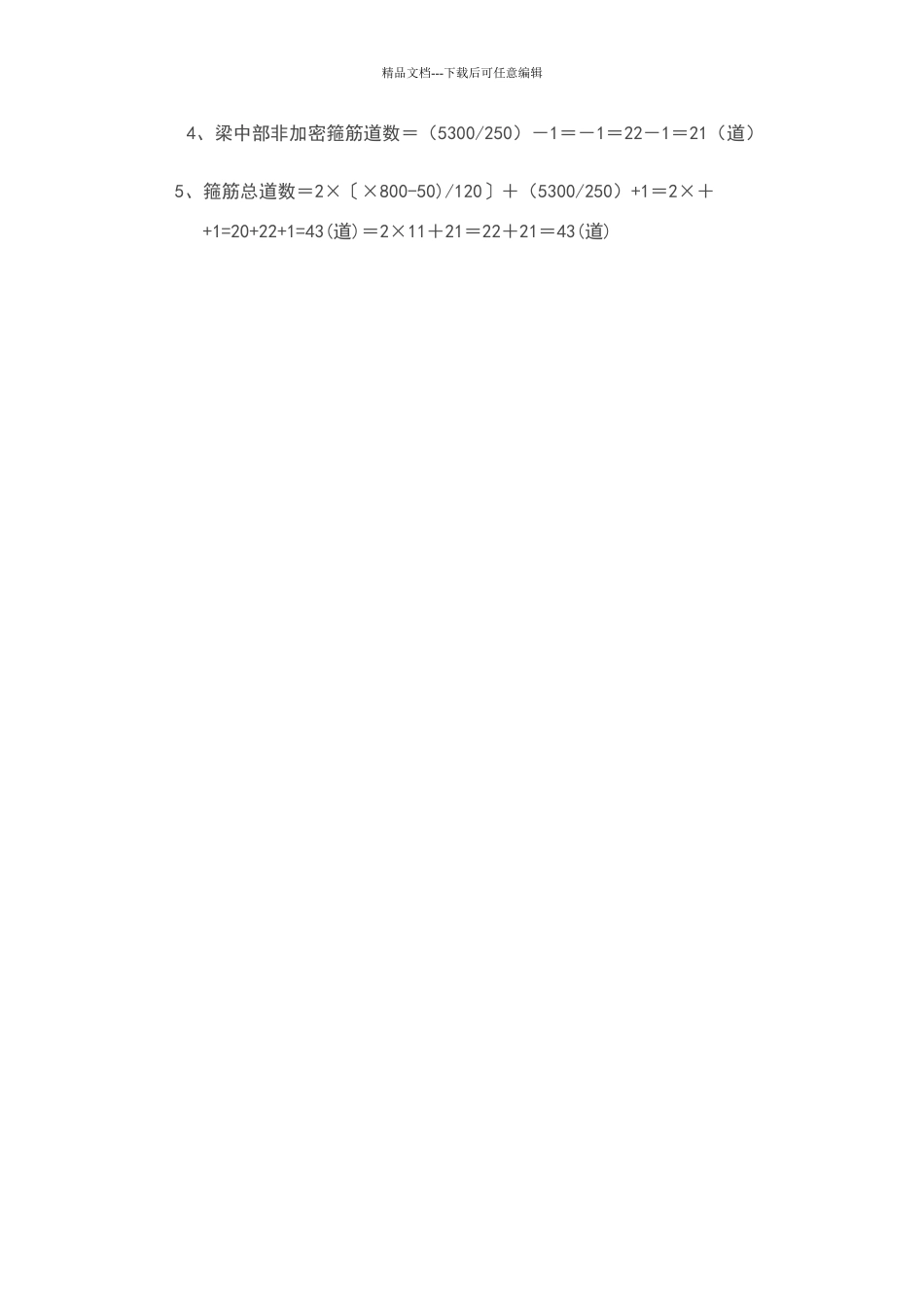

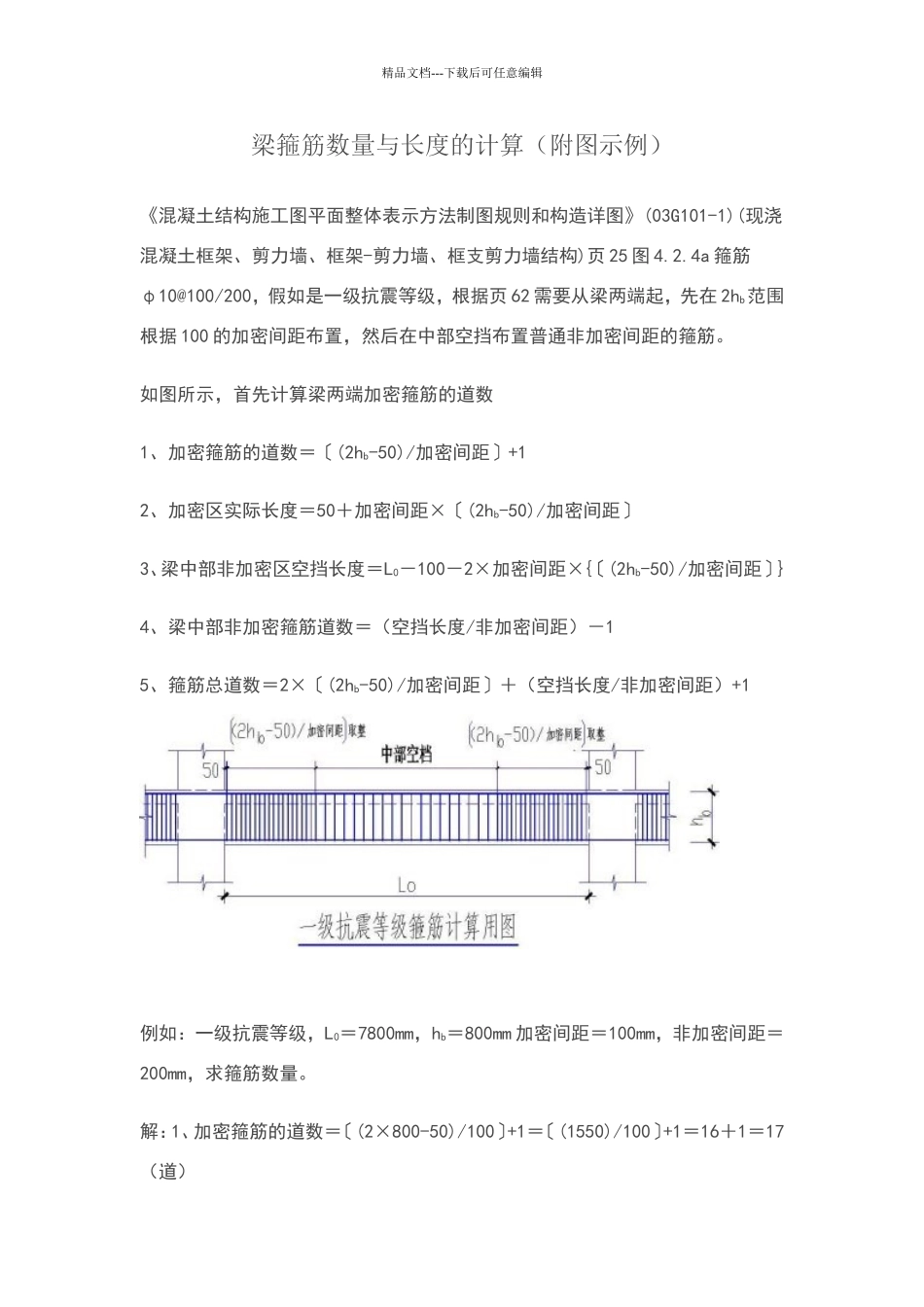

精品文档---下载后可任意编辑梁箍筋数量与长度的计算(附图示例)《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)页 25 图 4.2.4a 箍筋φ10@100/200,假如是一级抗震等级,根据页 62 需要从梁两端起,先在 2hb范围根据 100 的加密间距布置,然后在中部空挡布置普通非加密间距的箍筋。如图所示,首先计算梁两端加密箍筋的道数1、加密箍筋的道数=〔(2hb-50)/加密间距〕+12、加密区实际长度=50+加密间距×〔(2hb-50)/加密间距〕3、梁中部非加密区空挡长度=L0-100-2×加密间距×{〔(2hb-50)/加密间距〕}4、梁中部非加密箍筋道数=(空挡长度/非加密间距)-15、箍筋总道数=2×〔(2hb-50)/加密间距〕+(空挡长度/非加密间距)+1 例如:一级抗震等级,L0=7800mm,hb=800mm 加密间距=100mm,非加密间距=200mm,求箍筋数量。解:1、加密箍筋的道数=〔(2×800-50)/100〕+1=〔(1550)/100〕+1=16+1=17(道)精品文档---下载后可任意编辑2、加密区实际长度=50+100×〔(2×800-50)/100〕=50+100×16=1650 mm3、梁中部非加密区空挡长度=7800-100-2×100×{Ceiling〔(2×800-50)/100〕}=7700-200×16=7700-3200=4500 mm 4、梁中部非加密箍筋道数=(4500/200)-1 =-1=23-1=22(道)5、箍筋总道数=2×〔(2×800-50)/100〕+(4500/200)+1=2×++1=32+23+1=56(道)也=2×17+22=34+22=56(道) 例如:三级抗震等级,L0=7800mm,hb=800mm 加密间距=120mm,非加密间距=250mm,求箍筋数量。解:1、加密箍筋的道数=〔×800-50)/120〕+1 =〔(1150)/120〕+1=10+1=11(道)2、加密区实际长度=50+100×〔(2×800-50)/100〕=50+120×10=1250 mm3、梁中部非加密区空挡长度=7800-100-2×120×{Ceiling〔×800-50)/120〕}=7700-240×10=7700-2400=5300 mm精品文档---下载后可任意编辑4、梁中部非加密箍筋道数=(5300/250)-1=-1=22-1=21(道)5、箍筋总道数=2×〔×800-50)/120〕+(5300/250)+1=2×++1=20+22+1=43(道)=2×11+21=22+21=43(道)
