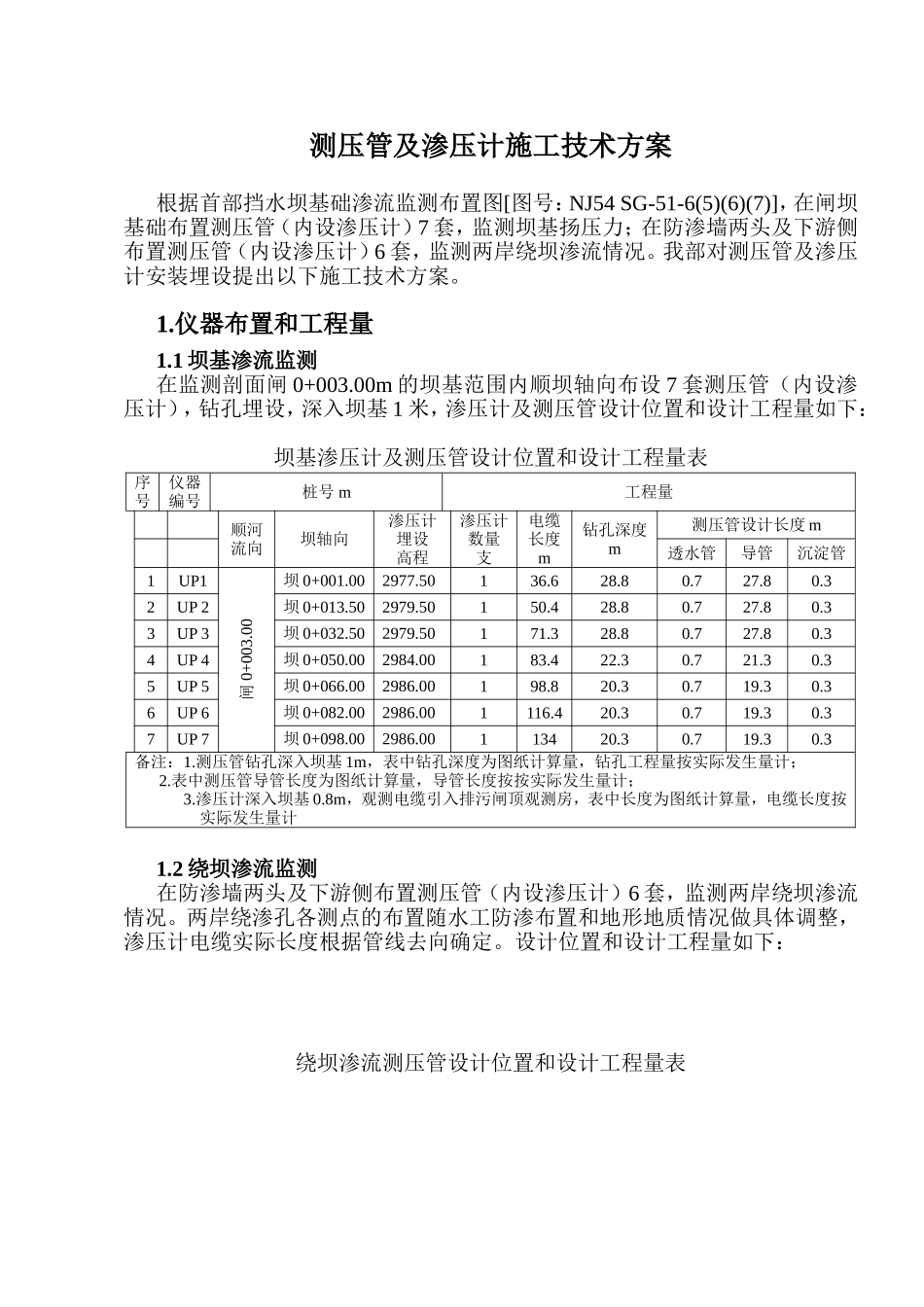

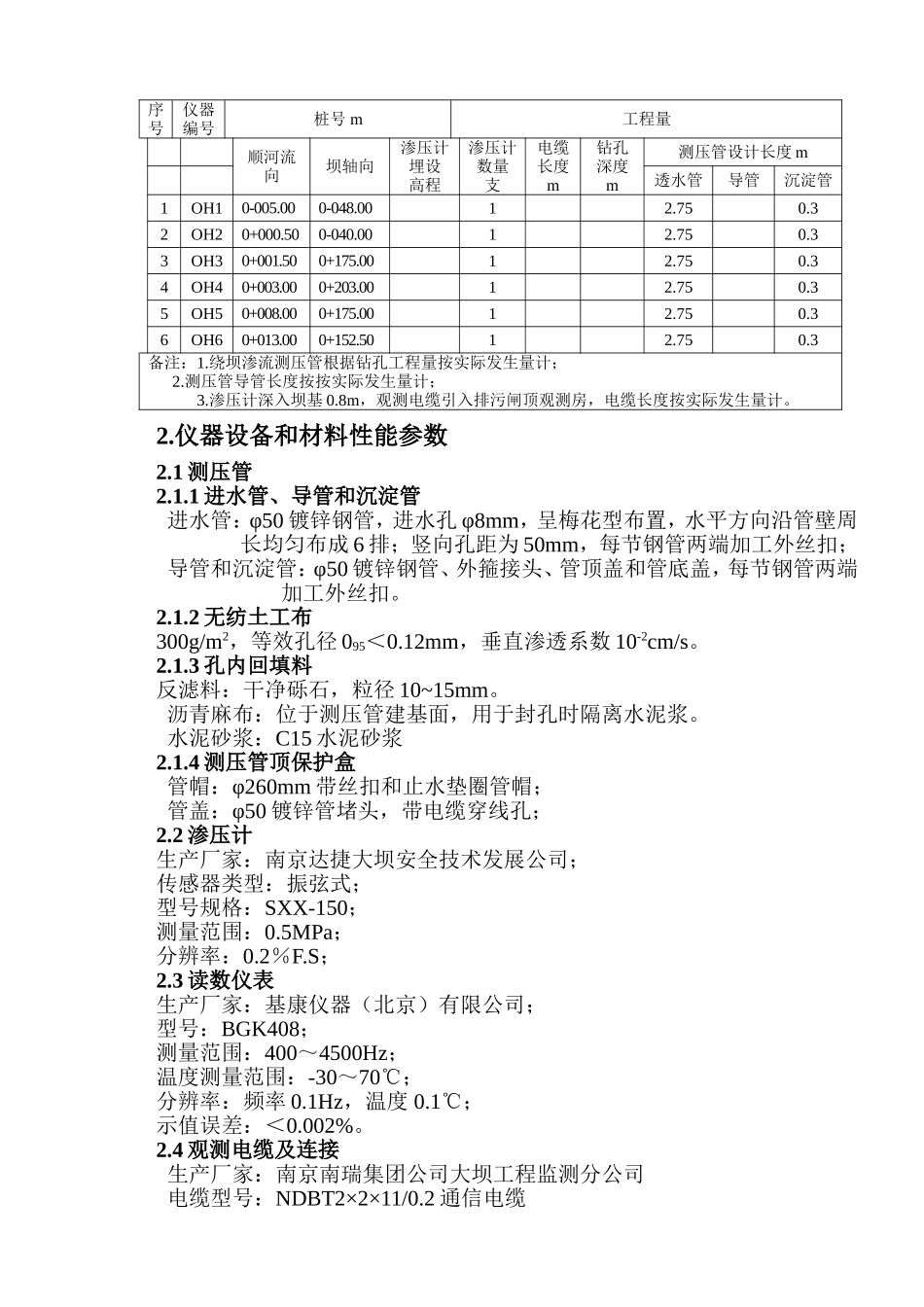

测压管及渗压计施工技术方案根据首部挡水坝基础渗流监测布置图[图号：NJ54SG-51-6(5)(6)(7)]，在闸坝基础布置测压管（内设渗压计）7套，监测坝基扬压力；在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。我部对测压管及渗压计安装埋设提出以下施工技术方案。1.仪器布置和工程量1.1坝基渗流监测在监测剖面闸0+003.00m的坝基范围内顺坝轴向布设7套测压管（内设渗压计），钻孔埋设，深入坝基1米，渗压计及测压管设计位置和设计工程量如下：坝基渗压计及测压管设计位置和设计工程量表1.2绕坝渗流监测在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整，渗压计电缆实际长度根据管线去向确定。设计位置和设计工程量如下：绕坝渗流测压管设计位置和设计工程量表序号仪器编号桩号m工程量顺河流向坝轴向渗压计埋设高程渗压计数量支电缆长度m钻孔深度m测压管设计长度m透水管导管沉淀管1UP1闸0+003.00坝0+001.002977.50136.628.80.727.80.32UP2坝0+013.502979.50150.428.80.727.80.33UP3坝0+032.502979.50171.328.80.727.80.34UP4坝0+050.002984.00183.422.30.721.30.35UP5坝0+066.002986.00198.820.30.719.30.36UP6坝0+082.002986.001116.420.30.719.30.37UP7坝0+098.002986.00113420.30.719.30.3备注：1.测压管钻孔深入坝基1m，表中钻孔深度为图纸计算量，钻孔工程量按实际发生量计；2.表中测压管导管长度为图纸计算量，导管长度按按实际发生量计；3.渗压计深入坝基0.8m，观测电缆引入排污闸顶观测房，表中长度为图纸计算量，电缆长度按实际发生量计2.仪器设备和材料性能参数2.1测压管2.1.1进水管、导管和沉淀管进水管：φ50镀锌钢管，进水孔φ8mm，呈梅花型布置，水平方向沿管壁周长均匀布成6排；竖向孔距为50mm，每节钢管两端加工外丝扣；导管和沉淀管：φ50镀锌钢管、外箍接头、管顶盖和管底盖，每节钢管两端加工外丝扣。2.1.2无纺土工布300g/m2，等效孔径095＜0.12mm，垂直渗透系数10-2cm/s。2.1.3孔内回填料反滤料：干净砾石，粒径10~15mm。沥青麻布：位于测压管建基面，用于封孔时隔离水泥浆。水泥砂浆：C15水泥砂浆2.1.4测压管顶保护盒管帽：φ260mm带丝扣和止水垫圈管帽；管盖：φ50镀锌管堵头，带电缆穿线孔；2.2渗压计生产厂家：南京达捷大坝安全技术发展公司；传感器类型：振弦式；型号规格：SXX-150；测量范围：0.5MPa；分辨率：0.2％F.S；2.3读数仪表生产厂家：基康仪器（北京）有限公司；型号：BGK408；测量范围：400～4500Hz；温度测量范围：-30～70℃；分辨率：频率0.1Hz，温度0.1℃；示值误差：＜0.002%。2.4观测电缆及连接生产厂家：南京南瑞集团公司大坝工程监测分公司电缆型号：NDBT2×2×11/0.2通信电缆序号仪器编号桩号m工程量顺河流向坝轴向渗压计埋设高程渗压计数量支电缆长度m钻孔深度m测压管设计长度m透水管导管沉淀管1OH10-005.000-048.0012.750.32OH20+000.500-040.0012.750.33OH30+001.500+175.0012.750.34OH40+003.000+203.0012.750.35OH50+008.000+175.0012.750.36OH60+013.000+152.5012.750.3备注：1.绕坝渗流测压管根据钻孔工程量按实际发生量计；2.测压管导管长度按按实际发生量计；3.渗压计深入坝基0.8m，观测电缆引入排污闸顶观测房，电缆长度按实际发生量计。热缩接头：φ3mm芯线绝缘热缩套管、φ10mm绝缘热缩套管、热熔胶保护管：φ70PVC管3.测压管钻孔和回填在施工现场具备钻孔条件时将及时按照设计位置进行测量放点，钻孔施工过程中按照设计钻孔技术要求随时检控。因测压管钻孔回填材料的特殊要求，所有回填材料由我部按照设计图纸要求准备并回填。本工程有闸坝测压管和绕坝渗流测压管钻孔，在具备钻孔条件时及时另行上报钻孔施工方案。4.仪器设备埋设、安装和调试：4.1测压管管路安装测压管钻孔深度应比设计测压管管底稍低，以防止局部坍塌而影响测压管埋设高程，钻孔工作结束后，测压管埋设之前钻孔应冲洗干净；测压管安装前使用水位计测量孔内地下水位并记录，两次测读误差应不大于2cm；组装测压管：按照管底盖→外箍接头→沉淀...
