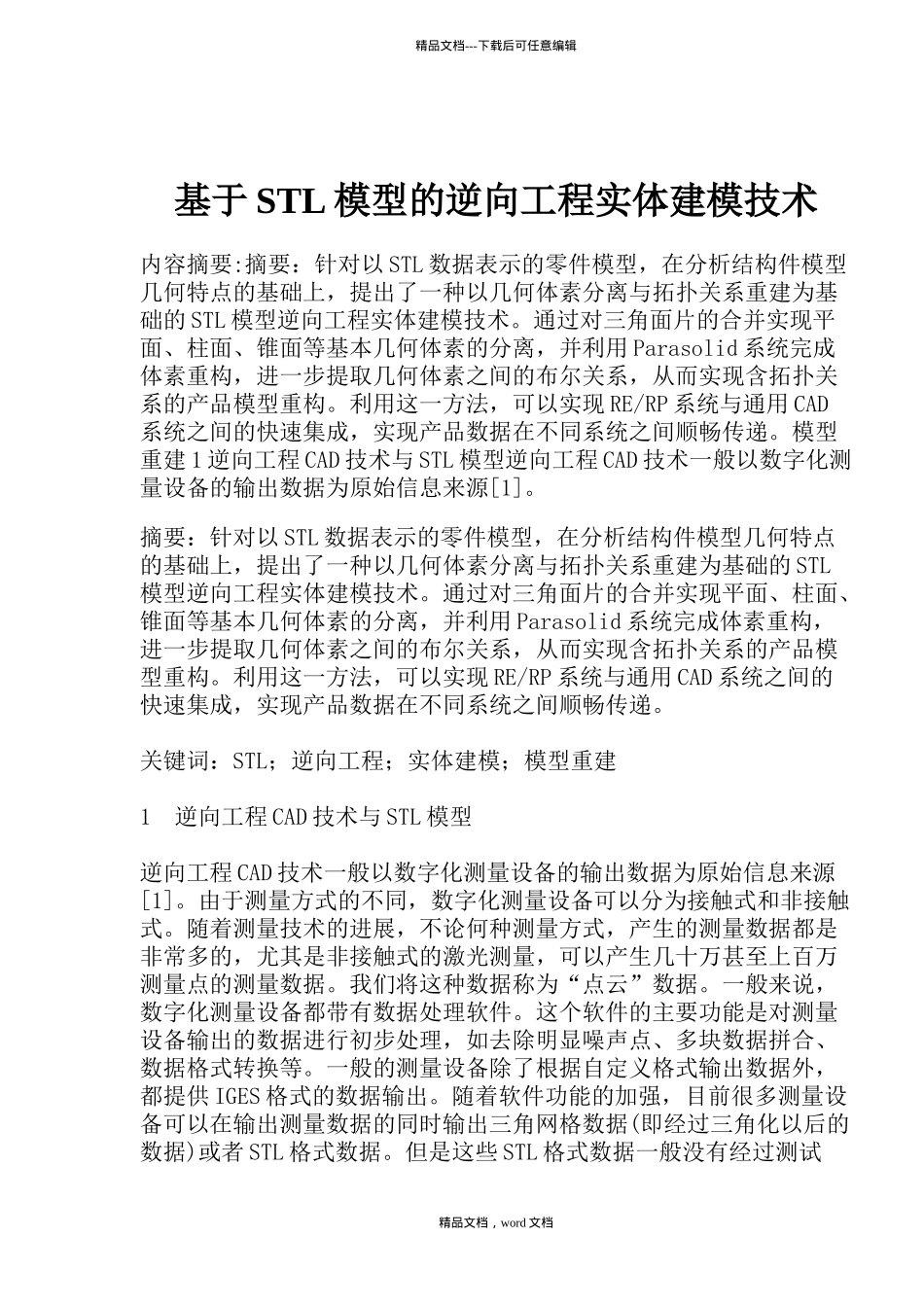

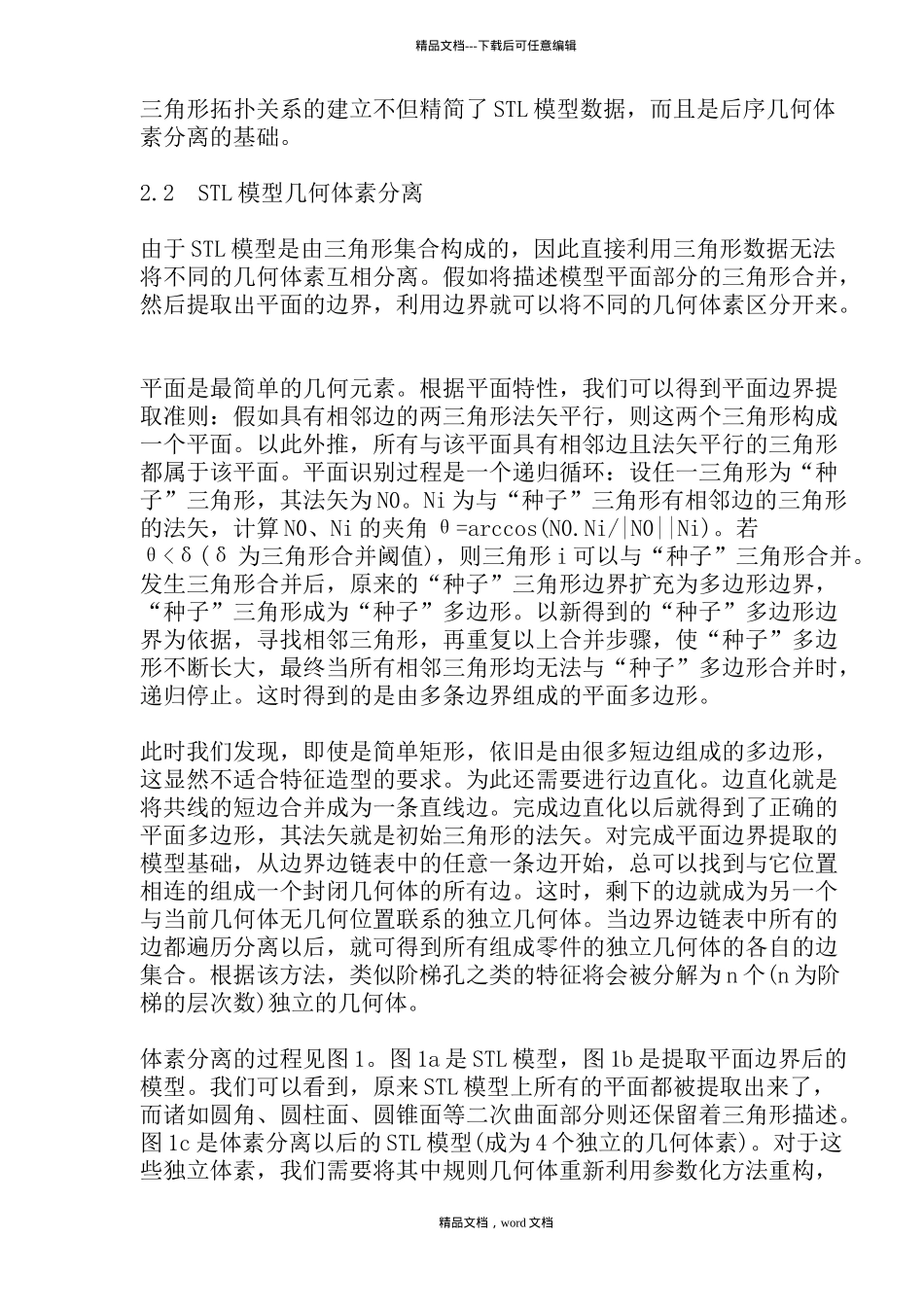

精品文档---下载后可任意编辑基于 STL 模型的逆向工程实体建模技术内容摘要:摘要:针对以 STL 数据表示的零件模型,在分析结构件模型几何特点的基础上,提出了一种以几何体素分离与拓扑关系重建为基础的 STL 模型逆向工程实体建模技术。通过对三角面片的合并实现平面、柱面、锥面等基本几何体素的分离,并利用 Parasolid 系统完成体素重构,进一步提取几何体素之间的布尔关系,从而实现含拓扑关系的产品模型重构。利用这一方法,可以实现 RE/RP 系统与通用 CAD系统之间的快速集成,实现产品数据在不同系统之间顺畅传递。模型重建 1 逆向工程 CAD 技术与 STL 模型逆向工程 CAD 技术一般以数字化测量设备的输出数据为原始信息来源[1]。摘要:针对以 STL 数据表示的零件模型,在分析结构件模型几何特点的基础上,提出了一种以几何体素分离与拓扑关系重建为基础的 STL模型逆向工程实体建模技术。通过对三角面片的合并实现平面、柱面、锥面等基本几何体素的分离,并利用 Parasolid 系统完成体素重构,进一步提取几何体素之间的布尔关系,从而实现含拓扑关系的产品模型重构。利用这一方法,可以实现 RE/RP 系统与通用 CAD 系统之间的快速集成,实现产品数据在不同系统之间顺畅传递。 关键词:STL;逆向工程;实体建模;模型重建 1 逆向工程 CAD 技术与 STL 模型 逆向工程 CAD 技术一般以数字化测量设备的输出数据为原始信息来源[1]。由于测量方式的不同,数字化测量设备可以分为接触式和非接触式。随着测量技术的进展,不论何种测量方式,产生的测量数据都是非常多的,尤其是非接触式的激光测量,可以产生几十万甚至上百万测量点的测量数据。我们将这种数据称为“点云”数据。一般来说,数字化测量设备都带有数据处理软件。这个软件的主要功能是对测量设备输出的数据进行初步处理,如去除明显噪声点、多块数据拼合、数据格式转换等。一般的测量设备除了根据自定义格式输出数据外,都提供 IGES 格式的数据输出。随着软件功能的加强,目前很多测量设备可以在输出测量数据的同时输出三角网格数据(即经过三角化以后的数据)或者 STL 格式数据。但是这些 STL 格式数据一般没有经过测试精品文档,word 文档精品文档---下载后可任意编辑(如不保证封闭性,可能存在裂隙等),不能直接用于逆向工程建模或RP 制造。由测量设备输出的 STL 数据必须经过修补、纠错处理,才能用来进行逆向工程 CAD 建模。因此,逆向工...
