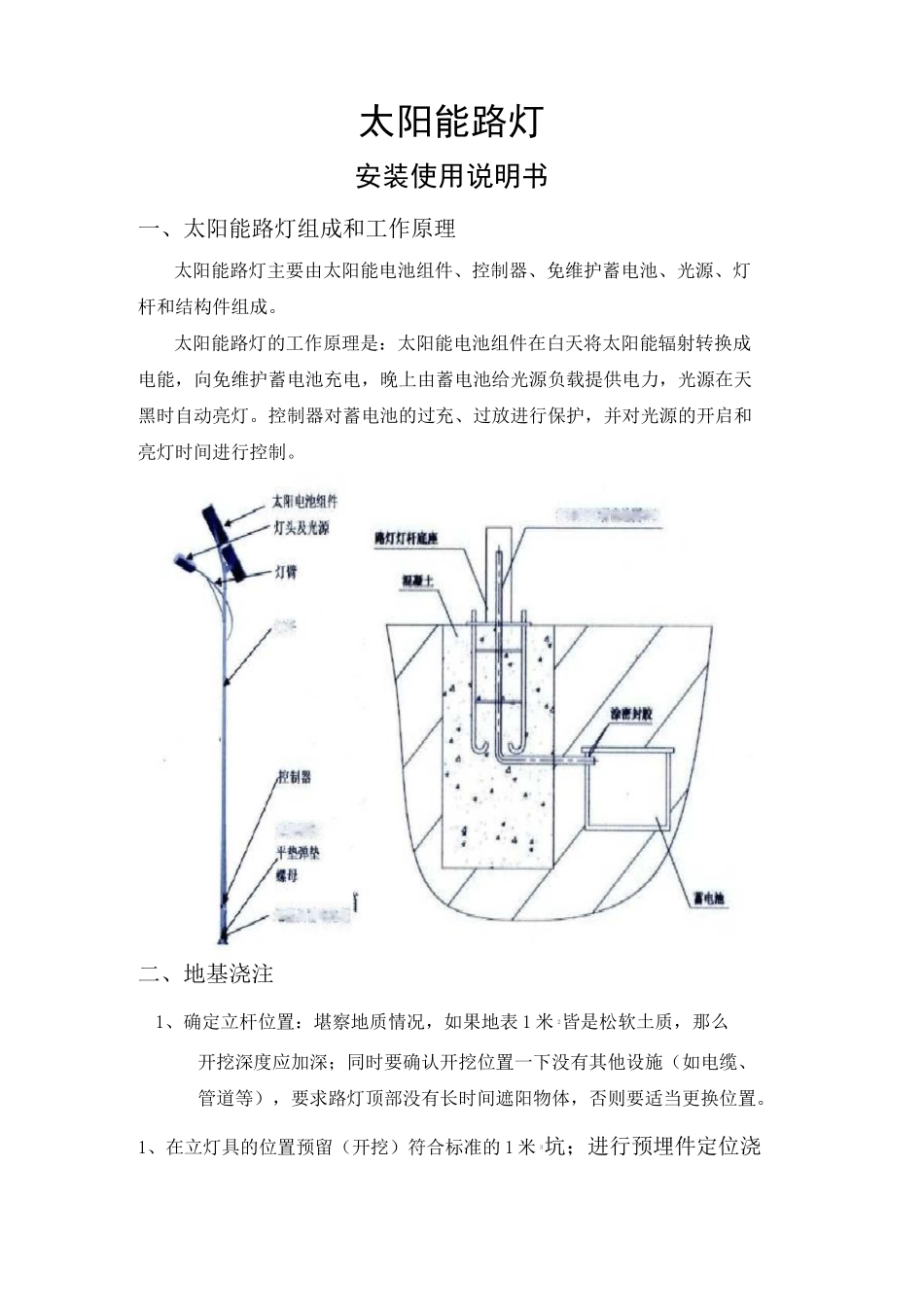

illOBOrVC 曾出JtliTMQitb^OWJtlW太阳能路灯安装使用说明书一、太阳能路灯组成和工作原理太阳能路灯主要由太阳能电池组件、控制器、免维护蓄电池、光源、灯杆和结构件组成。太阳能路灯的工作原理是：太阳能电池组件在白天将太阳能辐射转换成电能，向免维护蓄电池充电，晚上由蓄电池给光源负载提供电力，光源在天黑时自动亮灯。控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。二、地基浇注1、确定立杆位置：堪察地质情况，如果地表 1 米 2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置一下没有其他设施（如电缆、管道等），要求路灯顶部没有长时间遮阳物体，否则要适当更换位置。1、在立灯具的位置预留（开挖）符合标准的 1 米 3坑；进行预埋件定位浇筑。预埋件防止在方坑正中，PVC 穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。2、注意保持预埋件、地基与元地面的同一水平面上（或螺杆顶端与原地面在同一水平上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆树立后端正而部偏斜，以确保灯杆底部连接法兰与地埋件相接后，灯杆挑壁能正确指向道路。然后以 C20 混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。3、施工完毕，及时清理定位板上残留泥渣，用黄油涂抹螺栓进行防锈处理。4、混凝土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般 72 小时以上），才能进行吊灯安装。三、太阳能电池组件安装1、电池组件的输出正负极在连接到控制器前须采取措施避免短接；2、太阳能组件与支架连接时要牢固可靠；3、组件的输出线应避免裸露，并用扎带扎牢；4、电池组件的朝向要朝正南，以指南针指向为准。四、蓄电池安装1、蓄电池置于控制箱内时需轻拿轻放，防止砸坏控制箱；2、蓄电池输出线在任何情况下禁止短接，避免损坏蓄电池；3、蓄电池的输出线与电线杆内的控制器相联时必须通过 PVC 穿线管；4、上述完成后，检查控制器端的接线，防止短路。正常后关好控制箱的门。五、灯具安装1、进行各部位组件固定；太阳板固定在太阳板支架上，灯头固定到挑壁上，然后将支架与挑壁固定到主杆，并将连接线穿引到控制箱（电池箱）。2、灯杆起吊之前，先检查各部位紧固件是否牢固，灯头安装是否端正，光源工作是否正常。然后在简易调试系统工作是否正常；松开控制器上太阳板连接线，光源工作；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示...
