汽车发动机冷却系统的构造与维修教案

汽车发动机冷却系统的构造与维修教案_第1页
1/39
汽车发动机冷却系统的构造与维修教案_第2页
2/39
汽车发动机冷却系统的构造与维修教案_第3页
3/39

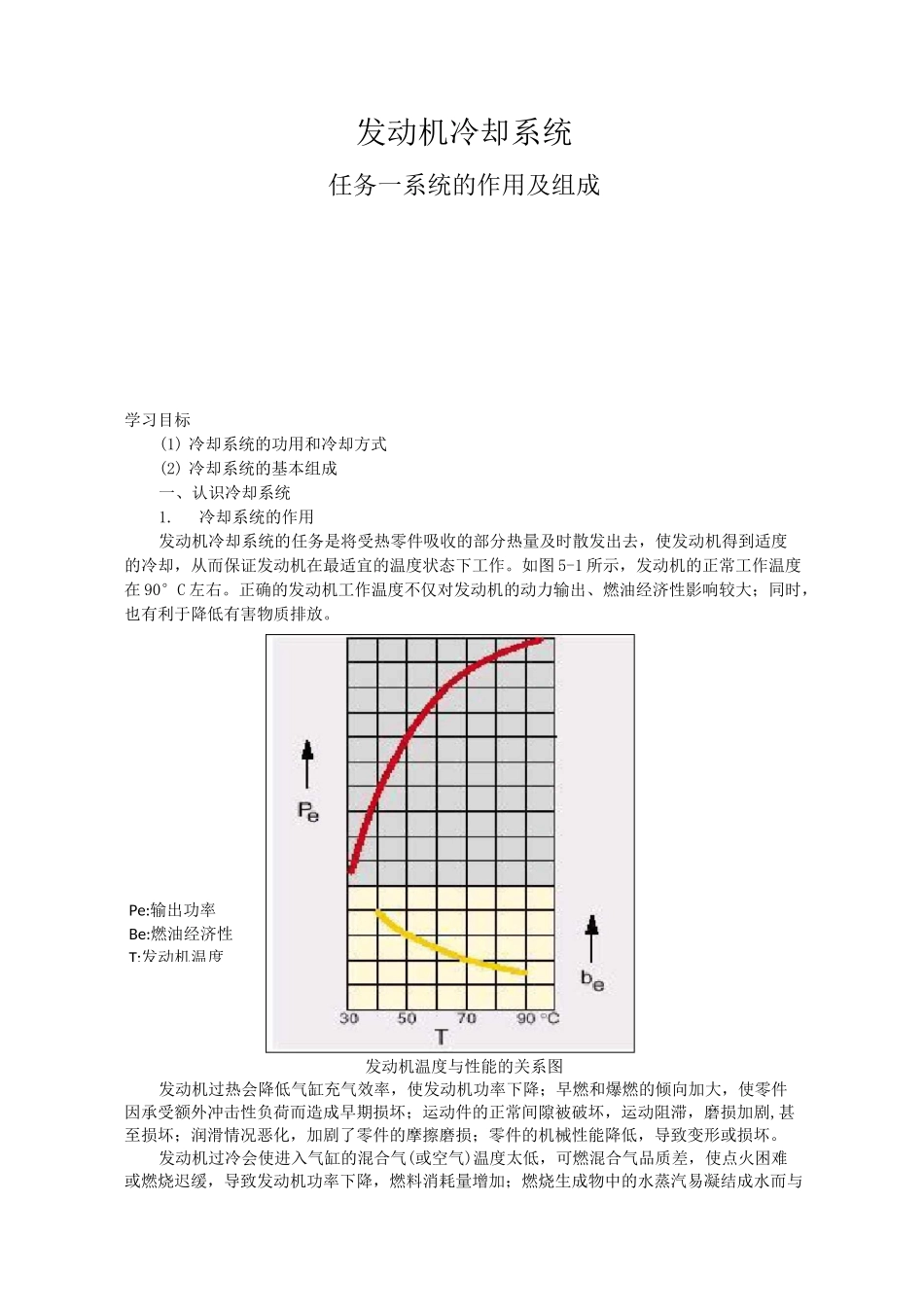

Pe:输出功率Be:燃油经济性T:发动机温度发动机冷却系统任务一系统的作用及组成学习目标(1) 冷却系统的功用和冷却方式(2) 冷却系统的基本组成一、认识冷却系统1.冷却系统的作用发动机冷却系统的任务是将受热零件吸收的部分热量及时散发出去,使发动机得到适度的冷却,从而保证发动机在最适宜的温度状态下工作。如图 5-1 所示,发动机的正常工作温度在 90°C 左右。正确的发动机工作温度不仅对发动机的动力输出、燃油经济性影响较大;同时,也有利于降低有害物质排放。发动机温度与性能的关系图发动机过热会降低气缸充气效率,使发动机功率下降;早燃和爆燃的倾向加大,使零件因承受额外冲击性负荷而造成早期损坏;运动件的正常间隙被破坏,运动阻滞,磨损加剧,甚至损坏;润滑情况恶化,加剧了零件的摩擦磨损;零件的机械性能降低,导致变形或损坏。发动机过冷会使进入气缸的混合气(或空气)温度太低,可燃混合气品质差,使点火困难或燃烧迟缓,导致发动机功率下降,燃料消耗量增加;燃烧生成物中的水蒸汽易凝结成水而与酸性气体形成酸类,加重了对机体和零件的侵蚀作用;未汽化的燃料冲刷和稀释零件表面(气缸壁、活塞、活塞环等)上的油膜,使零件磨损加剧。2. 冷却系统的分类有液冷式和风冷式两种。液冷式主要用在汽车用发动机上,风冷式在摩托车上面应该非常广泛。1).风冷发动机冷却系统冷却介质是空气,通过气流利用散热片直接向周围空气散热,摩托车采用的风冷发动机。风冷发动机冷却风冷发动具有特点:(1)结构简单、质量较小、升温较快、经济性好。(2)难以调节,消耗功率大、工作燥声大。2).水冷发动机冷却系统液冷的原理是通过冷却液的不断循环,从发动机水套中吸收多余的热量,并利用循环液将热量带走,通过散热器将热量散发到大气中。液冷需要冷却液作为导热媒介,根据导热媒介的不同又可分为水冷和油冷两类,现代轿车多采用水冷为主、油冷为辅的散热方式帮助汽车提高冷却能力。水冷的媒介为防冻液,水冷发动机的冷却系统。水冷却系统油冷是指利用润滑系统中的润滑油来散热,起到了辅助的散热作用。3.水冷却系统组成发动机冷却系统由散热器、水泵、风扇、冷却介质、温度调节装置和连接管路等组成。冷却系统的组成1).散热器散热器又称为水箱,由上水室、散热器芯和下水室等组成。安装在发动机前的车架横梁上。其作用是将冷却水在水套中所吸收的热量散发至外界大气,使水温下降。散热器总成2).水泵水泵的作用是对冷却液加压,使之...
