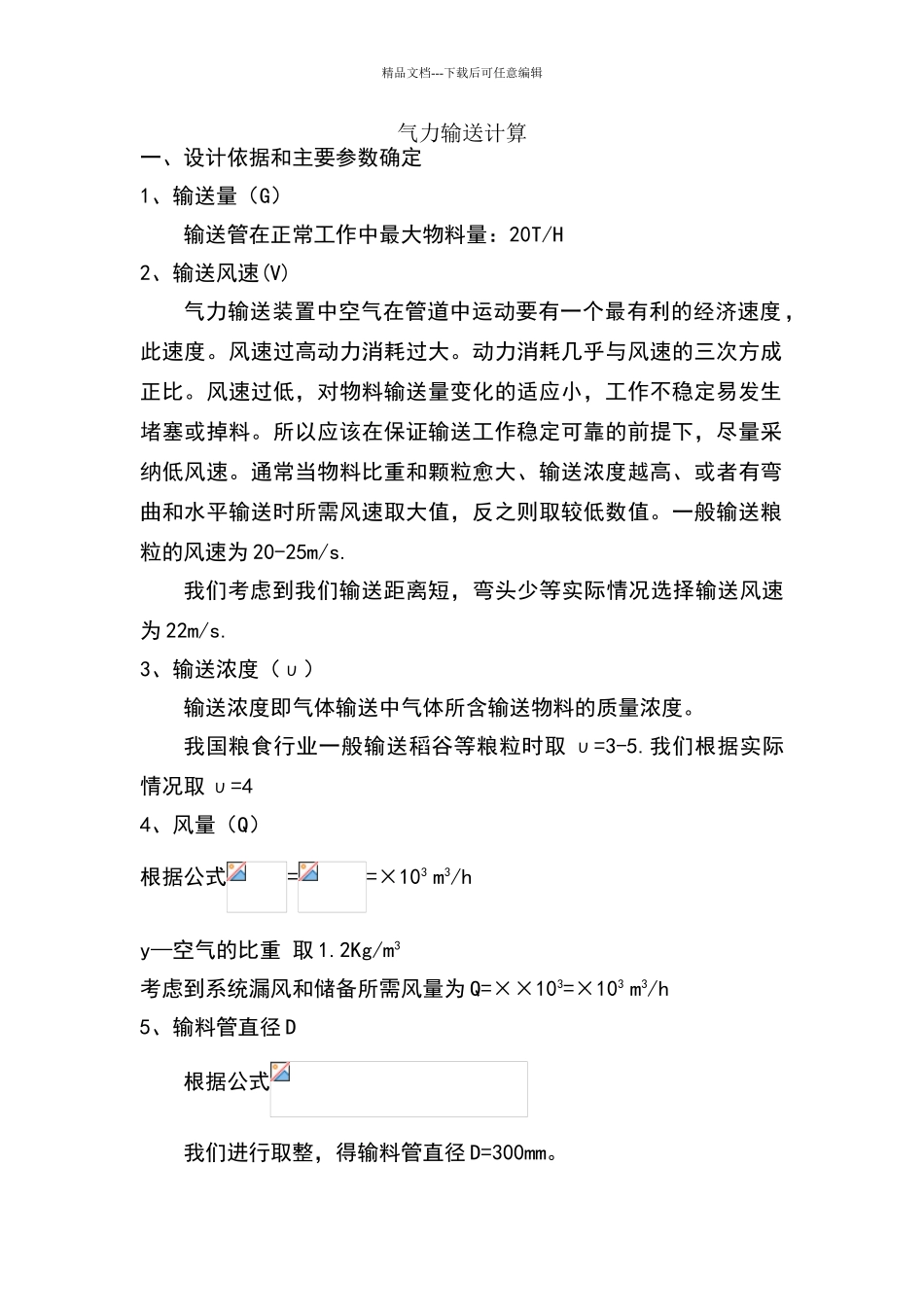

精品文档---下载后可任意编辑气力输送计算一、设计依据和主要参数确定1、输送量(G)输送管在正常工作中最大物料量:20T/H2、输送风速(V)气力输送装置中空气在管道中运动要有一个最有利的经济速度,此速度。风速过高动力消耗过大。动力消耗几乎与风速的三次方成正比。风速过低,对物料输送量变化的适应小,工作不稳定易发生堵塞或掉料。所以应该在保证输送工作稳定可靠的前提下,尽量采纳低风速。通常当物料比重和颗粒愈大、输送浓度越高、或者有弯曲和水平输送时所需风速取大值,反之则取较低数值。一般输送粮粒的风速为 20-25m/s.我们考虑到我们输送距离短,弯头少等实际情况选择输送风速为 22m/s.3、输送浓度(υ)输送浓度即气体输送中气体所含输送物料的质量浓度。我国粮食行业一般输送稻谷等粮粒时取 υ=3-5.我们根据实际情况取 υ=44、风量(Q)根据公式==×103 m3/hy—空气的比重 取 1.2Kg/m3考虑到系统漏风和储备所需风量为 Q=××103=×103 m3/h5、输料管直径 D根据公式我们进行取整,得输料管直径 D=300mm。精品文档---下载后可任意编辑6、压力损失(P)
