气化炉筑l炉施工方案

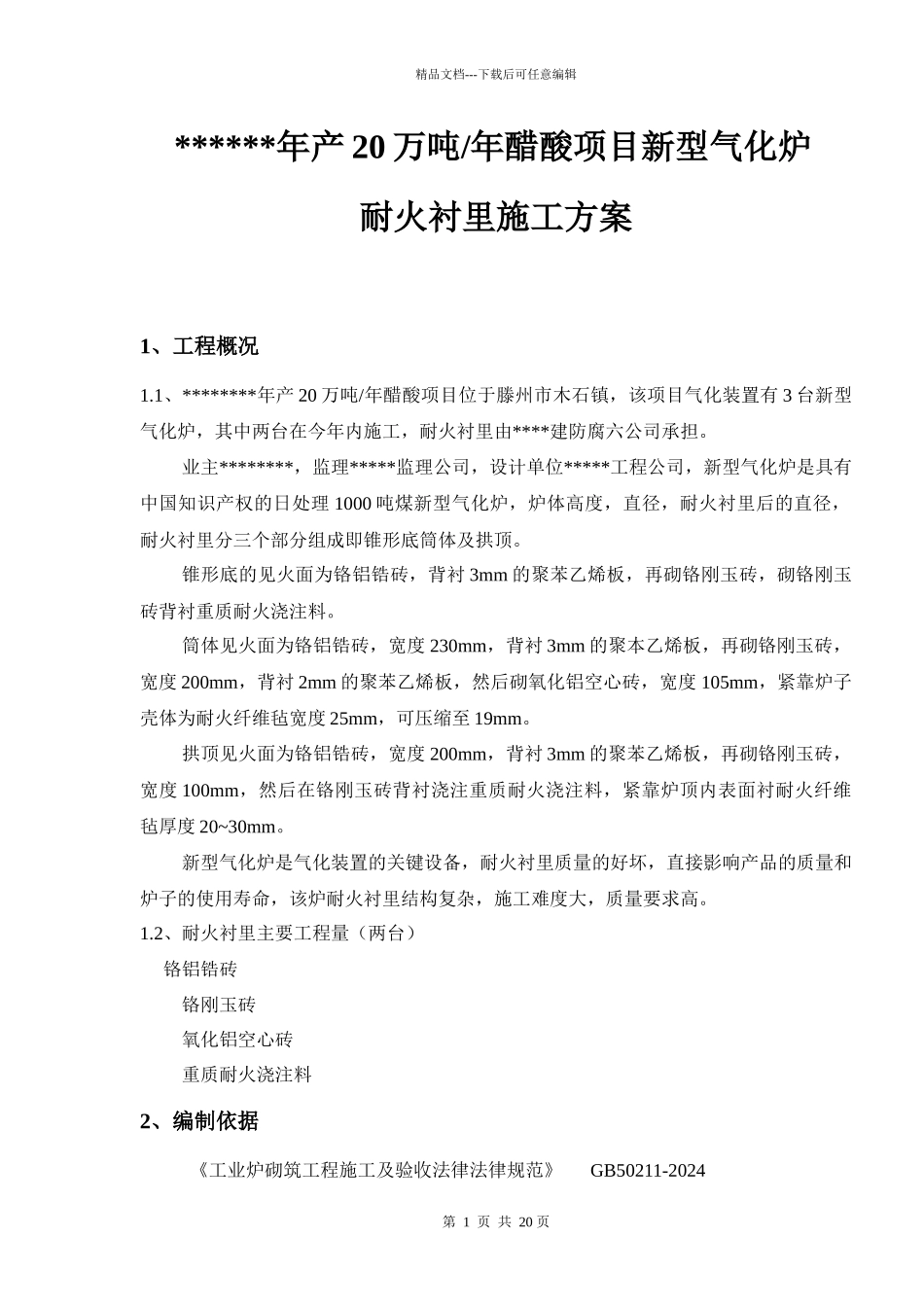

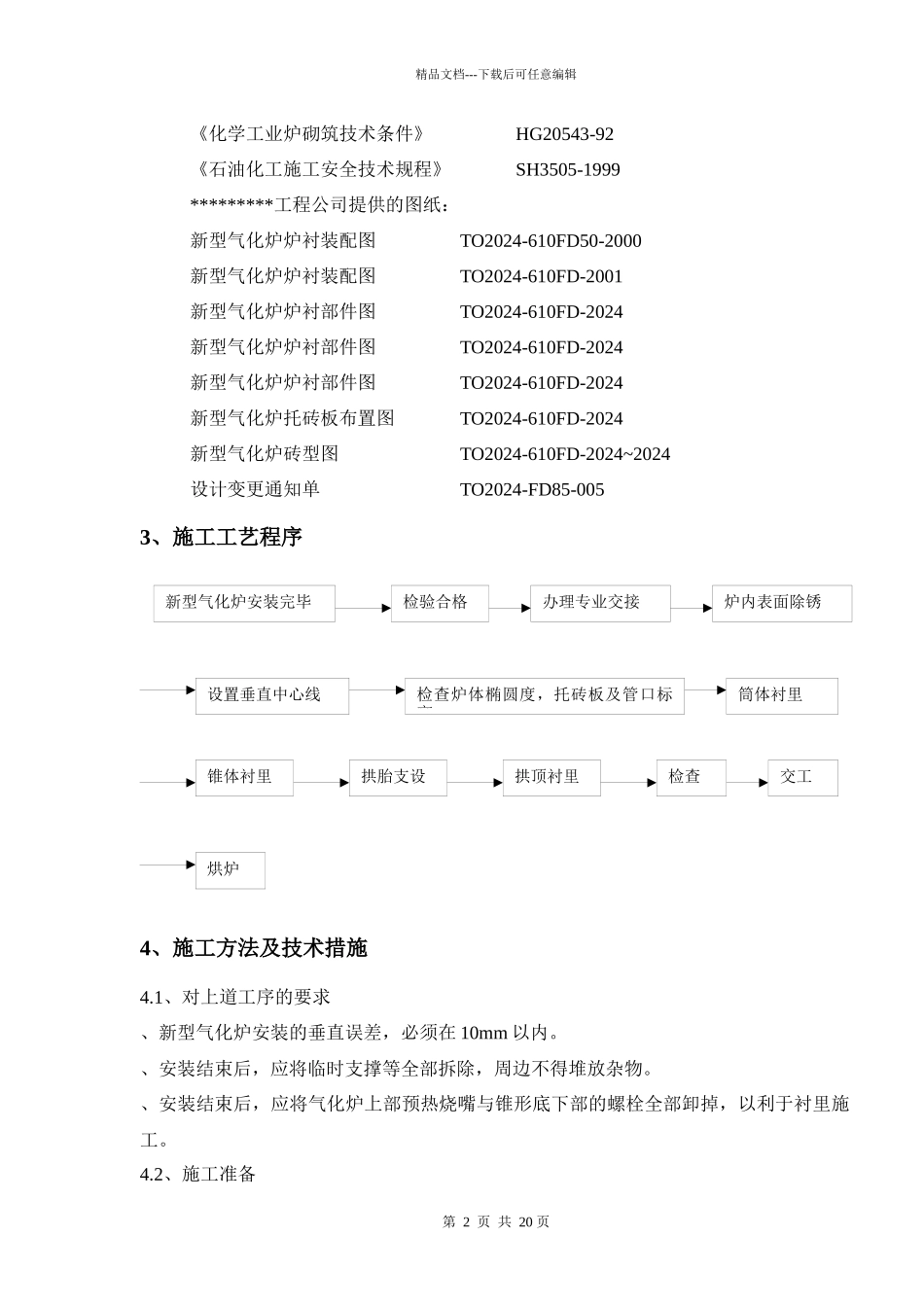

精品文档---下载后可任意编辑******年产 20 万吨/年醋酸项目新型气化炉耐火衬里施工方案1、工程概况1.1、********年产 20 万吨/年醋酸项目位于滕州市木石镇，该项目气化装置有 3 台新型气化炉，其中两台在今年内施工，耐火衬里由****建防腐六公司承担。业主********，监理*****监理公司，设计单位*****工程公司，新型气化炉是具有中国知识产权的日处理 1000 吨煤新型气化炉，炉体高度，直径，耐火衬里后的直径，耐火衬里分三个部分组成即锥形底筒体及拱顶。锥形底的见火面为铬铝锆砖，背衬 3mm 的聚苯乙烯板，再砌铬刚玉砖，砌铬刚玉砖背衬重质耐火浇注料。筒体见火面为铬铝锆砖，宽度 230mm，背衬 3mm 的聚本乙烯板，再砌铬刚玉砖，宽度 200mm，背衬 2mm 的聚苯乙烯板，然后砌氧化铝空心砖，宽度 105mm，紧靠炉子壳体为耐火纤维毡宽度 25mm，可压缩至 19mm。拱顶见火面为铬铝锆砖，宽度 200mm，背衬 3mm 的聚苯乙烯板，再砌铬刚玉砖，宽度 100mm，然后在铬刚玉砖背衬浇注重质耐火浇注料，紧靠炉顶内表面衬耐火纤维毡厚度 20~30mm。新型气化炉是气化装置的关键设备，耐火衬里质量的好坏，直接影响产品的质量和炉子的使用寿命，该炉耐火衬里结构复杂，施工难度大，质量要求高。1.2、耐火衬里主要工程量（两台） 铬铝锆砖 铬刚玉砖 氧化铝空心砖 重质耐火浇注料 2、编制依据《工业炉砌筑工程施工及验收法律法律规范》 GB50211-2024第 1 页 共 20 页精品文档---下载后可任意编辑《化学工业炉砌筑技术条件》 HG20543-92《石油化工施工安全技术规程》 SH3505-1999*********工程公司提供的图纸：新型气化炉炉衬装配图 TO2024-610FD50-2000新型气化炉炉衬装配图 TO2024-610FD-2001新型气化炉炉衬部件图 TO2024-610FD-2024新型气化炉炉衬部件图 TO2024-610FD-2024新型气化炉炉衬部件图 TO2024-610FD-2024新型气化炉托砖板布置图 TO2024-610FD-2024新型气化炉砖型图 TO2024-610FD-2024~2024设计变更通知单 TO2024-FD85-0053、施工工艺程序 4、施工方法及技术措施4.1、对上道工序的要求、新型气化炉安装的垂直误差，必须在 10mm 以内。、安装结束后，应将临时支撑等全部拆除，周边不得堆放杂物。、安装结束后，应将气化炉上部预热烧嘴与锥形底下部的螺栓全部卸掉，以利于衬里施工。4.2、施工准备第 2 页 共 20 页新型气化炉安装完毕检验合格办理专业交接炉内表面除锈设置垂直中心线筒体衬里拱胎支设拱...
