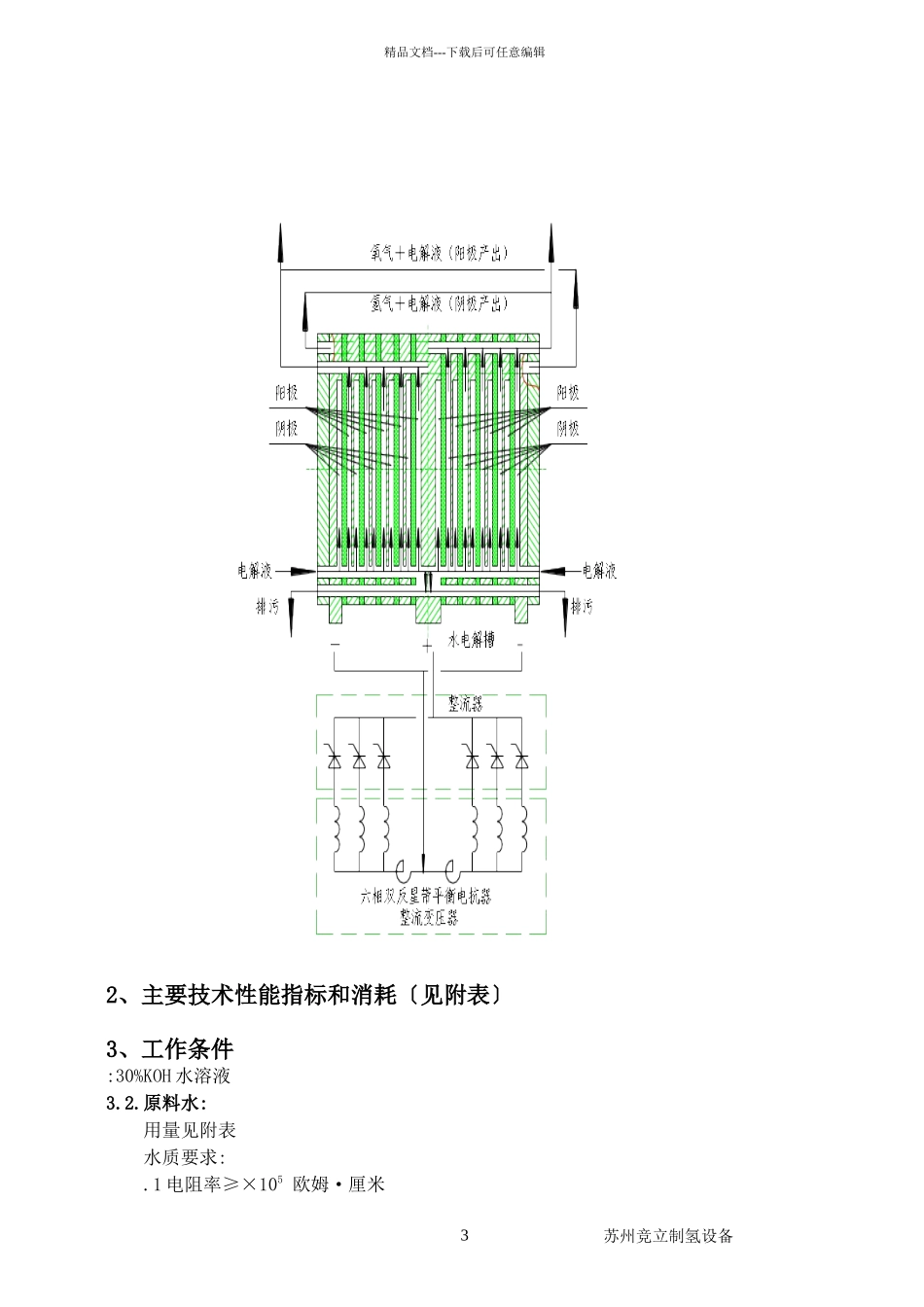

水电解制氢设备操作使用手册\苏州竞立制氢设备1、简述精品文档---下载后可任意编辑1.1 、氢气的性质和用途:2/s,约为甲烷的三倍〕,它是一种强的复原剂,可同许多物质进行不同程度的化学反响,生成各种类型的氢化物。氢的着火、燃烧、爆炸性能是它的特性。氢含量范围在 4-75%〔空气环境〕4.65-93.9%〔氧气环境〕时形成可爆燃气体,遇到明火或温度在 585℃以上时可引起燃爆。压力水电解制出的氢气具有压力高〔1.6 或 3.2MPa〕便于输送,纯度高〔99.8%以上〕可直接用于一般场合,还可以通过纯化〔纯度提高到 99.999%〕和枯燥〔露点提高到-40~-90℃〕的后续加工,可以作为燃料、载气、复原或保护气、冷却介质,广泛应用于国民经济的各行各业。1.2、水电解制氢原理:利用电能使某电解质溶液分解为其他物质的单元装置称为电解池。任何物质在电解过程中,在数量上的变化服从法拉第定律。法拉第定律指出:电解时,在电极上析出物质的数量,与通过溶液的电流强度和通电时间成正比;用相同的电量通过不同的电解质溶液时,各种溶液在两极上析出物质量与它的电化当量成正比,而析出 1 克当量的任何物质都需要 1 法拉第单位 96500 库仑〔26.8 安培小时〕的电量。水电解制氢符合法拉第电解定律,即在标准状态下,阴极析出 1 克分子的氢气,所需电量为 53.6A/h。经过换算,生产 1m33氧气〕所需电量约 2393Ah,原料水消耗 0.9kg。将水电解为氢气和氧气的过程,其电极反响为:阴 极:2H2O+2e→H2↑+2OH-阳 极:2OH--2e→H2O+1/2O2↑总反响:2H2O→2H2↑+O2↑由浸没在电解液中的一对电极,中间隔以防止气体渗透的隔膜而构成水电解池,通以一定电压〔到达水的分解电压 1.23V 和热平衡电压 1.47V 以上〕的直流电,水就发生电解。根据用户产量需求,使用多组水电解池组合,减小体积和增加产量,就形成水电解槽的压滤型组合结构。本公司生产的压力型水电解槽采纳左右槽并联型结构,中间极板接直流电源正极,两端极板接直流电源负极,并采纳双极性极板和隔膜垫片组成多个电解池,并在槽内下部形成共用的进液口和排污口,上部形成各自的氢碱和氧碱的气液体通道。由电解槽纵向看,A、B 系列的氧气出口设计在中心线靠直流铜排一侧〔氧铜侧〕,C、D、E、F 系列的氢气出口设计在中心线靠直流铜排一侧〔氢铜侧〕。 我公司生产的压力型水电解槽,目前标准产品操作压力为 1.6MPa 和 3.2MPa 两种。具有结构紧凑,运行平安,使用寿命长的特点,电解液...
