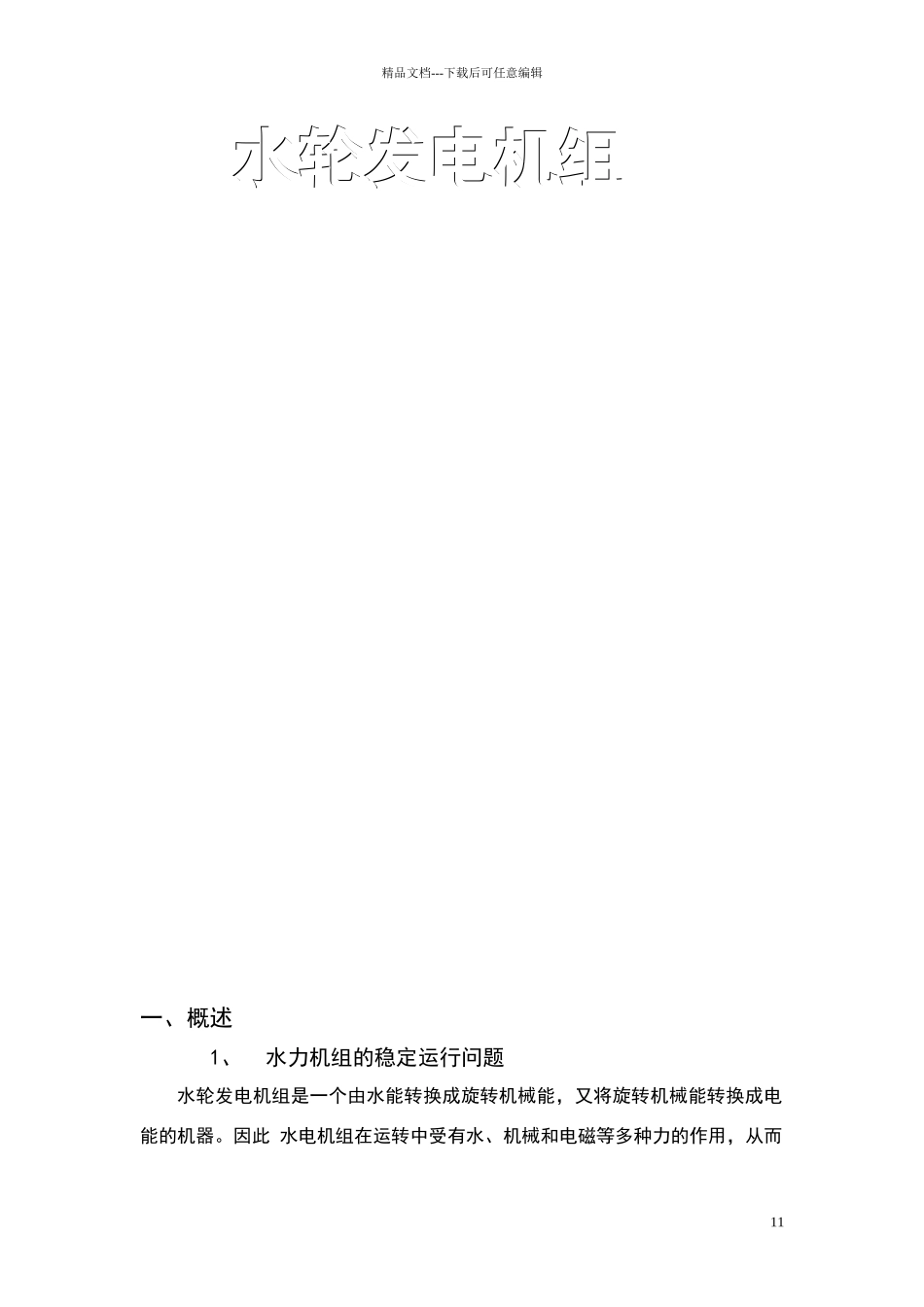

精品文档---下载后可任意编辑 水轮发电机组水轮发电机组一、概述1、水力机组的稳定运行问题水轮发电机组是一个由水能转换成旋转机械能，又将旋转机械能转换成电能的机器。因此 水电机组在运转中受有水、机械和电磁等多种力的作用，从而11精品文档---下载后可任意编辑引起机组的承中机架部分发生水力、机械和电磁等多种振动。生产实践告诉我们，当振动幅值超过允许范围时，就有可能导致机组部件损坏，给水轮发电机组的安全稳定运行带来严重的威胁。机组振动与摆度幅值的大小是衡量机组质量最主要的标准之一，它反映了设计、制造、安装、检修工艺水平，所以是一个综合性能的标准。产生机组振动的主要原因：（1）、水力干扰力。这主要是由于水涡轮叶型不对称、转动与固定止漏环圆度不好及水涡轮中心位置正等原因所引起。（2）、水涡轮重量不平衡。由于在制造厂一般都水涡轮的静平衡试验与配重处理，因此水涡轮的不平衡力都较小。（3）、发电机转子重量不平衡。在发电机转子组装时，为使其重量分布平衡，转环铁片的堆积及磁极挂装都是称重后对称配置的，但是由于转子的直径和重量都很大，往往难以达到平衡。一般还需要通过机组安装后试运行中，进行动平衡试验与配重处理，才能解决。（4）、电磁干扰力。这主要是由于定子转子圆度不好或发电机中心位置偏差较大造成其隙不均等原因而引起。（5）、轴线处理与调整质量不良。上述都会导致机组旋转部件的摆度增大，传至轴承与机架引起振动，这种振动主要是一种机组转动频率的振动。如我厂机组额定转速为 125 转/分，即为周频率的振动。此外尚有其它频率的振动，如在电磁干扰作用下引起的定子铁芯振动，其主要振动频率是 100 周的；由于尾水管压力脉动引起的振动，其振动频率主要是 1/的机组转动频率等。2、轴线处理与调整的目的综上所述，可知轴线处理与调整的目的，也就是为了使机组所受到的干扰力减小，从而减小机组振动与摆度，给机组的安全稳定运行制造条件。这是机组安装检修中一项十分重要的工作。当然，为了使机组保持长期安全稳定运行，对机组运行中振动的测量和讨论，也是十分重要且不可忽视的。22精品文档---下载后可任意编辑（1）、轴线处理的目的是通过处理使之轴中心线（即轴线）对镜板镜面的不垂直度达到允许的标准，当发电机轴与水轮机轴联结的法兰出现弯曲，也应进行处理，使水轮机轴的摆度达到允许标准。（2）、轴线处理工作有二：一是将发电机转子中心和水涡轮转动止漏环中心位置尽...
