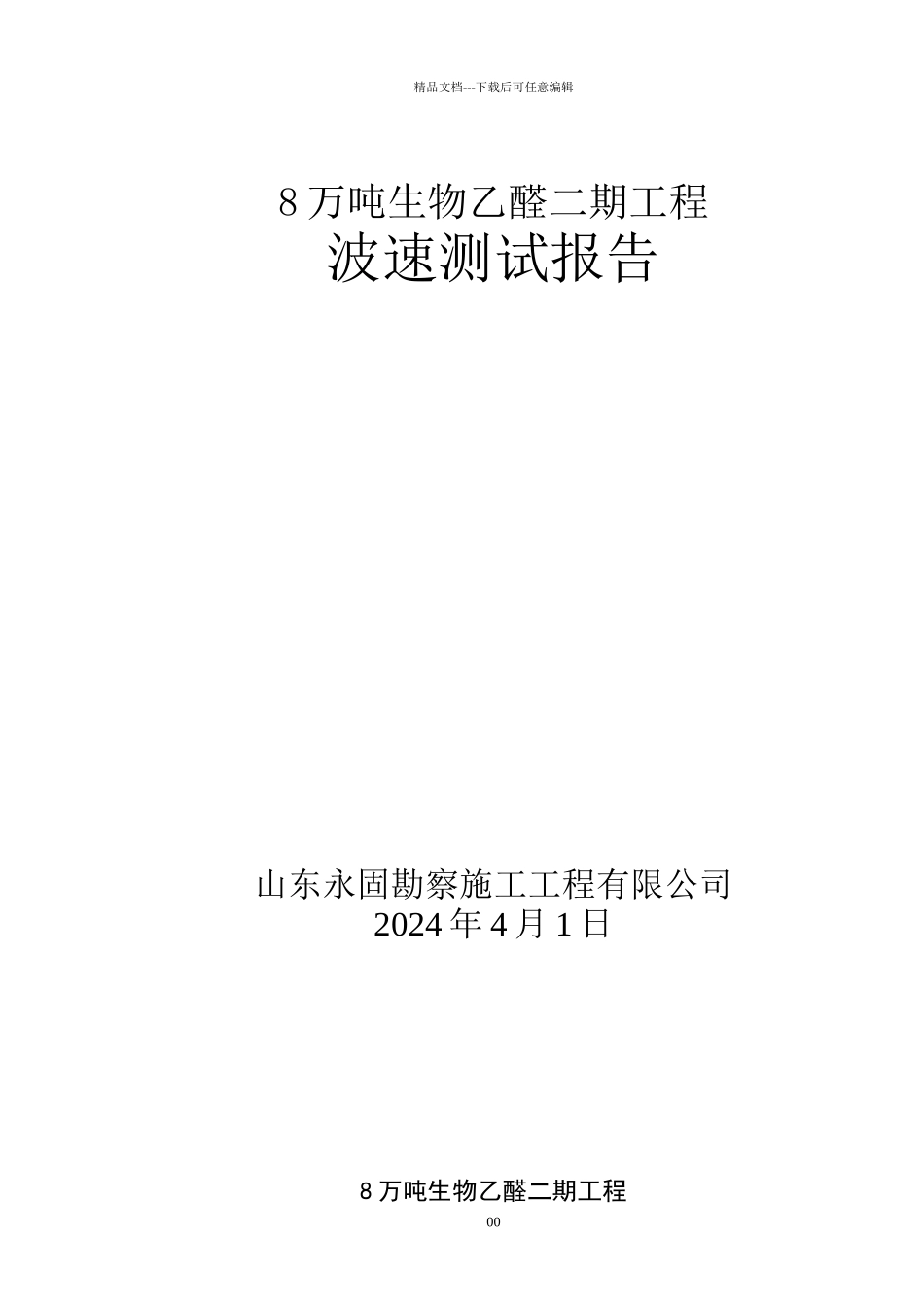

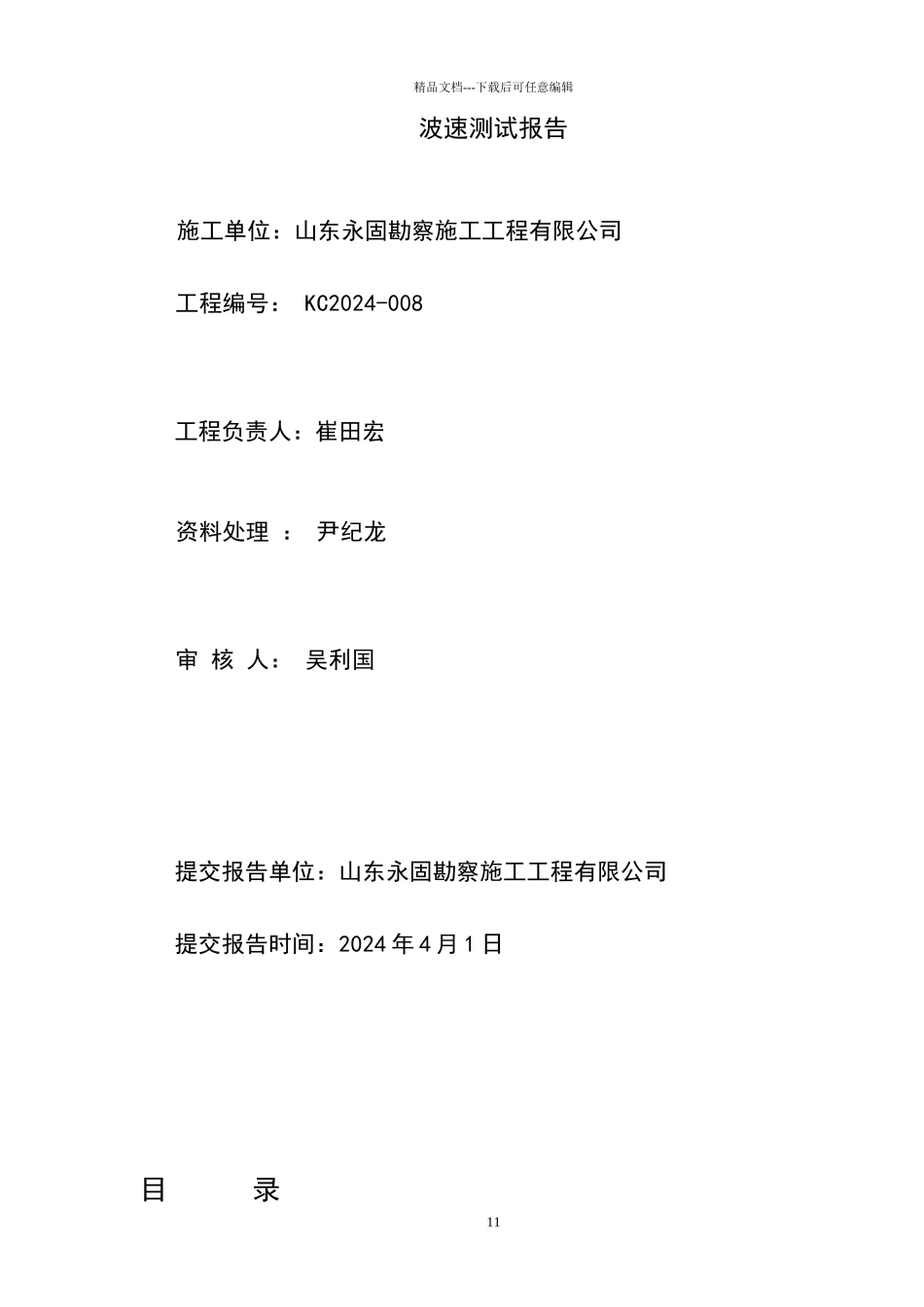

精品文档---下载后可任意编辑 8 万吨生物乙醛二期工程波速测试报告 山东永固勘察施工工程有限公司2024 年 4 月 1 日8 万吨生物乙醛二期工程00精品文档---下载后可任意编辑波速测试报告 施工单位：山东永固勘察施工工程有限公司 工程编号： KC2024-008 工程负责人：崔田宏 资料处理 ： 尹纪龙 审 核 人： 吴利国 提交报告单位：山东永固勘察施工工程有限公司提交报告时间：2024 年 4 月 1 日目 录11精品文档---下载后可任意编辑 第一章 工程概况 第二章 方法原理、使用的仪器及工作方法第一节 方法原理第二节 使用的仪器第三节 波速测试工作方法 第三章 资料处理与解释第一节 资料处理第二节 波速测试成果与解释 第四章 结论附图1 号钻孔剪切波速时距曲线 附图 116 号钻孔剪切波速时距曲线 附图 234 号钻孔剪切波速时距曲线 附图 322精品文档---下载后可任意编辑第一章 工程概况8 万吨生物乙醛二期工程位于临沭县金沂蒙集团有限公司院内，按法律法律规范规定需要做波速测试，于 2024 年 3 月 27 日进入现场开始进行波速测试。为了保证采样质量，对每一个点进行了多次测试，并实行不同时间对异常点进行了重复检测。本次工程波速测试 3 个钻孔，完成 57 个物理点。工程测试执行法律法律规范：GB50011—2024《建筑抗震设计法律法律规范》和 GB/T 506269—97《地基动力特性测试法律法律规范》。 第二章 方法原理、使用的仪器及工作方法 第一节、波速测试方法原理 人工在地面脉冲激发，在地下岩土介质中产生地震波，地震波包括纵波（P 波）、横波（S 波）、瑞雷波(R 波)等成份，它们在岩土介质中传播的波形特征和速度各不相同。P 波传播速度最快，S 波次之，R 波最慢。根据它们的传播速度的差异，三重量检波器在钻孔中接收它们到达时间和波形，根据旅程和时间差计算出 S 波。S 波在水中不传播，所以 S 波更能代表岩土的物理性质，在岩土工程勘查中广泛应用。第二节、使用的仪器该工程使用的仪器为武汉星科技开发公司生产的 PDS-SV 波速测试仪和三重量检波器，地脉动测试采纳重庆地质仪器厂 CDJ-S2C-2 拾振器。 第三节、波速测试工作方法 24 磅大锤锤击扣板激发震源，井中三重量检波器接收，自下而上每一米测试一次，地面工程检测仪监视采样存储。瑞利波（面波）测试及地震勘探法配合使用。 第三章 资料处理与解释第一节、资料处理1、计算波的垂距走时因激发板离...
