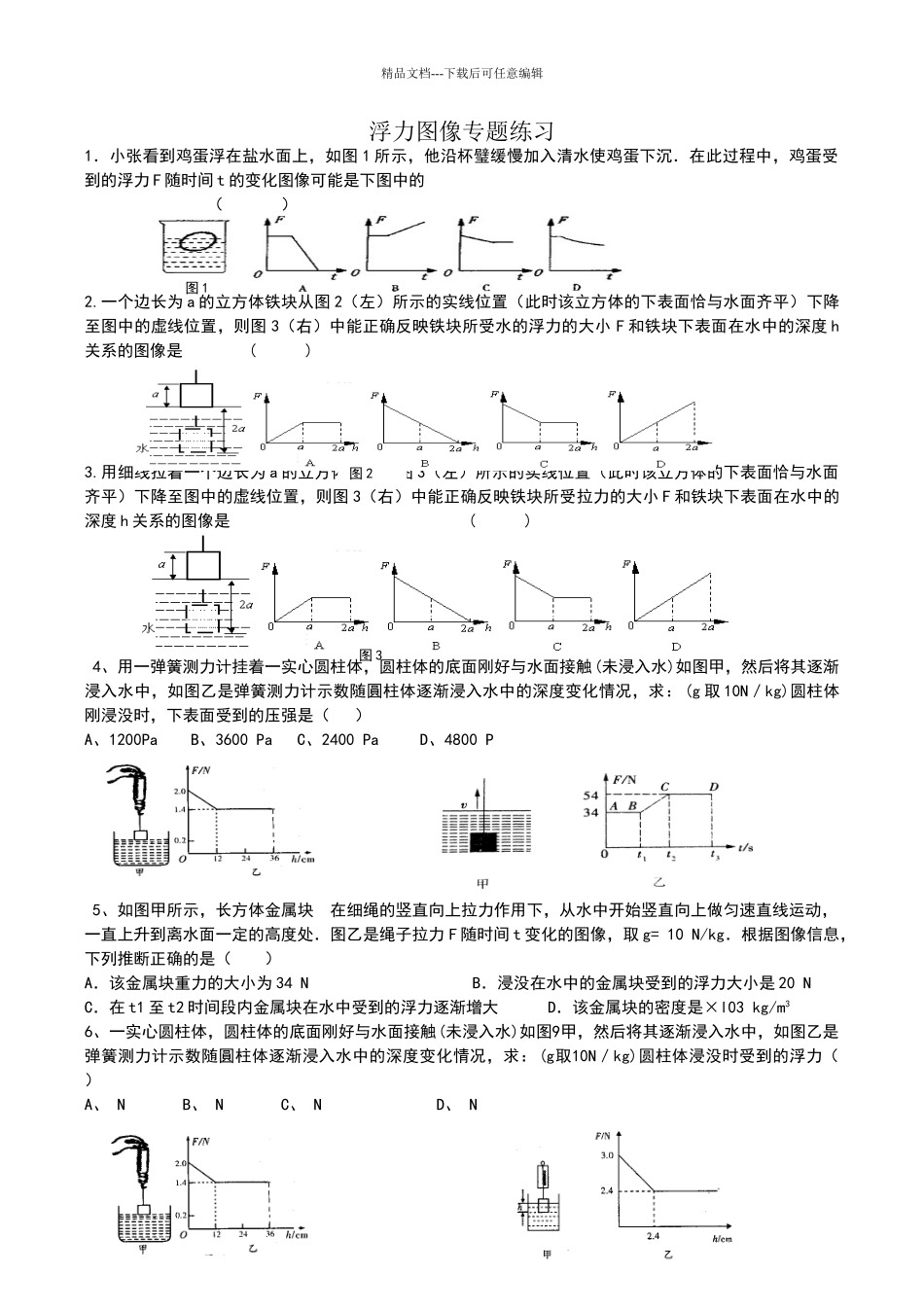

图 3精品文档---下载后可任意编辑浮力图像专题练习1．小张看到鸡蛋浮在盐水面上，如图 1 所示，他沿杯璧缓慢加入清水使鸡蛋下沉．在此过程中，鸡蛋受到的浮力 F 随时间 t 的变化图像可能是下图中的 （ ）2.一个边长为 a 的立方体铁块从图 2（左）所示的实线位置（此时该立方体的下表面恰与水面齐平）下降至图中的虚线位置，则图 3（右）中能正确反映铁块所受水的浮力的大小 F 和铁块下表面在水中的深度 h关系的图像是 ( )3.用细线拉着一个边长为 a 的立方体铁块从图 3（左）所示的实线位置（此时该立方体的下表面恰与水面齐平）下降至图中的虚线位置，则图 3（右）中能正确反映铁块所受拉力的大小 F 和铁块下表面在水中的深度 h 关系的图像是 ( ) 4、用一弹簧测力计挂着一实心圆柱体，圆柱体的底面刚好与水面接触(未浸入水)如图甲，然后将其逐渐浸入水中，如图乙是弹簧测力计示数随圓柱体逐渐浸入水中的深度变化情况，求： (g 取 10N／kg)圆柱体刚浸没时，下表面受到的压强是（ ） A、1200Pa B、3600 Pa C、2400 Pa D、4800 P 5、如图甲所示，长方体金属块 在细绳的竖直向上拉力作用下，从水中开始竖直向上做匀速直线运动，一直上升到离水面一定的高度处．图乙是绳子拉力 F 随时间 t 变化的图像，取 g= 10 N/kg．根据图像信息，下列推断正确的是（ ）A．该金属块重力的大小为 34 N B．浸没在水中的金属块受到的浮力大小是 20 NC．在 t1 至 t2 时间段内金属块在水中受到的浮力逐渐增大 D．该金属块的密度是×l03 kg/m36、一实心圆柱体，圆柱体的底面刚好与水面接触(未浸入水)如图9甲，然后将其逐渐浸入水中，如图乙是弹簧测力计示数随圓柱体逐渐浸入水中的深度变化情况，求：(g取10N／kg)圆柱体浸没时受到的浮力（ ） A、 N B、 N C、 N D、 N图 1图 2精品文档---下载后可任意编辑7、如图甲所示，弹簧测力计下挂着的实心圆柱体逐渐浸入装有水的烧杯，弹簧测力计的示数 F 随圆柱体下表面浸入的深度 h 变化如图乙所示。(g=10 N／kg)(1)当圆柱体下表面浸入的深度 h 为时，其下表面所受水的压强为 Pa。(2)圆柱体的质量为 kg。(3)圆柱体的密度为 kg/m3。8、在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止，如图 17 所示是圆柱体下降过程中弹簧测力计读数 F 随圆柱体下降高度 h变化的图...
