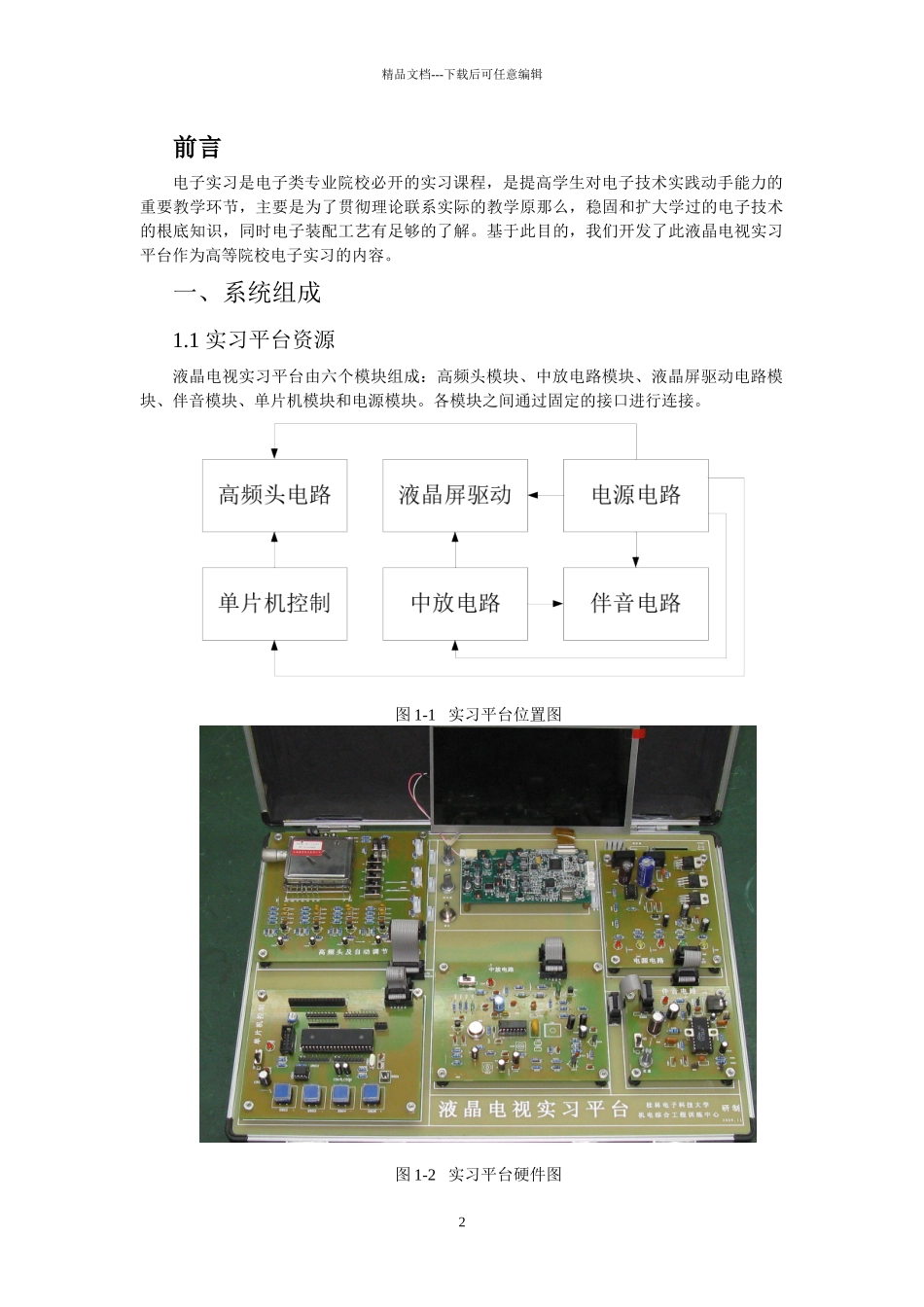

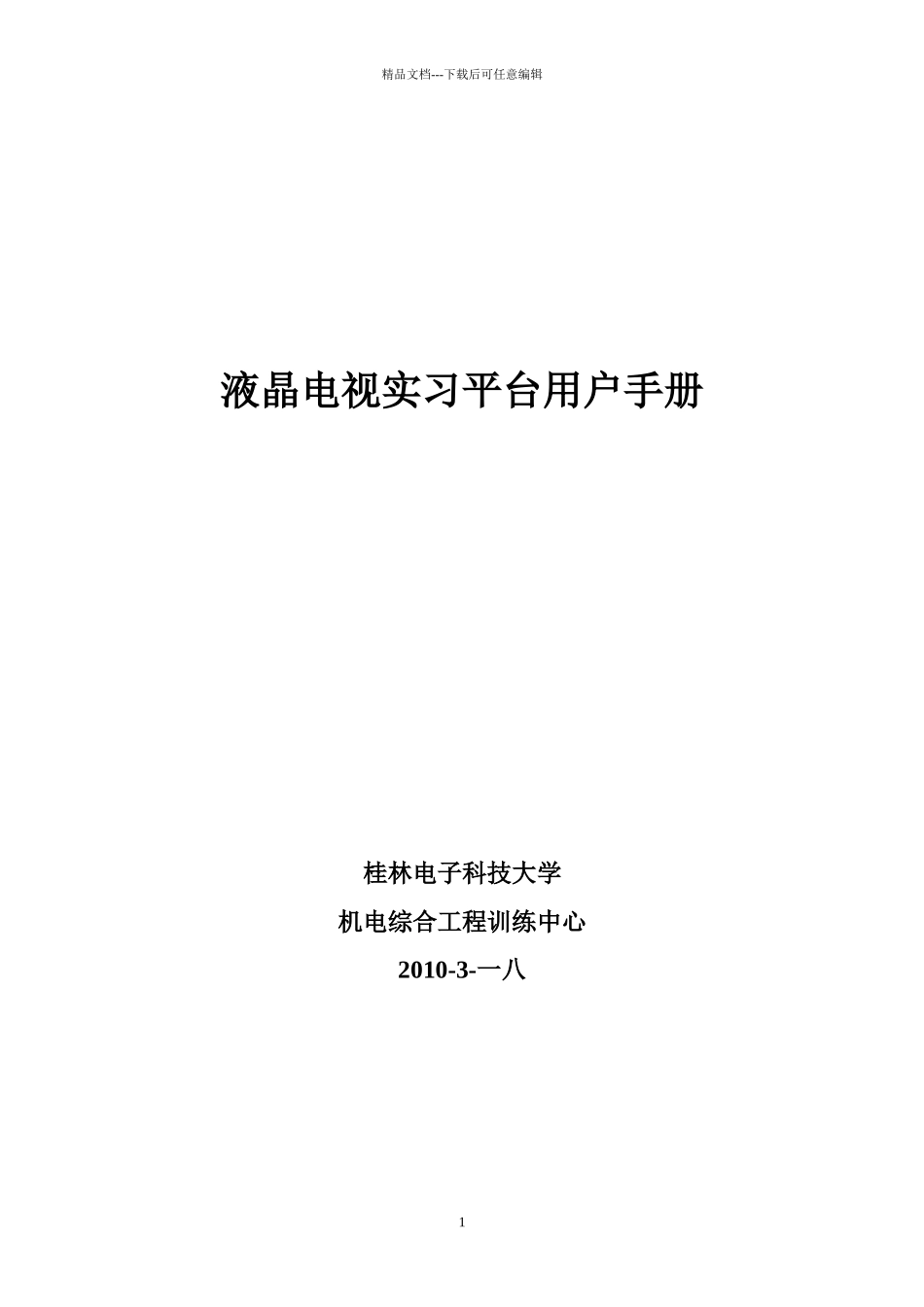

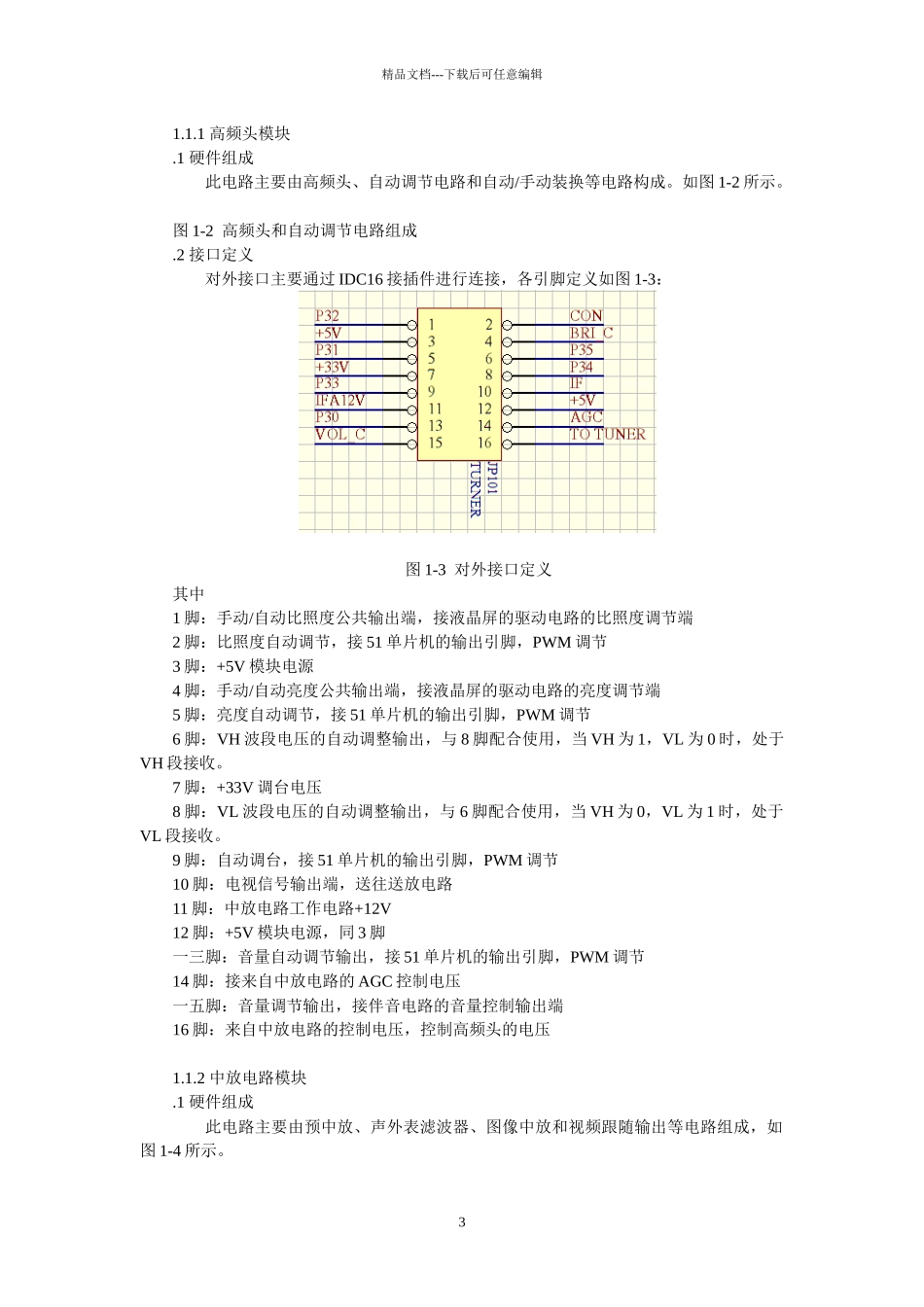

精品文档---下载后可任意编辑液晶电视实习平台用户手册桂林电子科技大学机电综合工程训练中心2010-3-一八1精品文档---下载后可任意编辑前言电子实习是电子类专业院校必开的实习课程，是提高学生对电子技术实践动手能力的重要教学环节，主要是为了贯彻理论联系实际的教学原那么，稳固和扩大学过的电子技术的根底知识，同时电子装配工艺有足够的了解。基于此目的，我们开发了此液晶电视实习平台作为高等院校电子实习的内容。一、系统组成1.1 实习平台资源液晶电视实习平台由六个模块组成：高频头模块、中放电路模块、液晶屏驱动电路模块、伴音模块、单片机模块和电源模块。各模块之间通过固定的接口进行连接。图 1-1 实习平台位置图图 1-2 实习平台硬件图2精品文档---下载后可任意编辑1.1.1 高频头模块.1 硬件组成此电路主要由高频头、自动调节电路和自动/手动装换等电路构成。如图 1-2 所示。图 1-2 高频头和自动调节电路组成.2 接口定义对外接口主要通过 IDC16 接插件进行连接，各引脚定义如图 1-3：图 1-3 对外接口定义其中1 脚：手动/自动比照度公共输出端，接液晶屏的驱动电路的比照度调节端2 脚：比照度自动调节，接 51 单片机的输出引脚，PWM 调节3 脚：+5V 模块电源4 脚：手动/自动亮度公共输出端，接液晶屏的驱动电路的亮度调节端5 脚：亮度自动调节，接 51 单片机的输出引脚，PWM 调节6 脚：VH 波段电压的自动调整输出，与 8 脚配合使用，当 VH 为 1，VL 为 0 时，处于VH 段接收。7 脚：+33V 调台电压8 脚：VL 波段电压的自动调整输出，与 6 脚配合使用，当 VH 为 0，VL 为 1 时，处于VL 段接收。9 脚：自动调台，接 51 单片机的输出引脚，PWM 调节10 脚：电视信号输出端，送往送放电路11 脚：中放电路工作电路+12V 12 脚：+5V 模块电源，同 3 脚一三脚：音量自动调节输出，接 51 单片机的输出引脚，PWM 调节14 脚：接来自中放电路的 AGC 控制电压一五脚：音量调节输出，接伴音电路的音量控制输出端16 脚：来自中放电路的控制电压，控制高频头的电压1.1.2 中放电路模块.1 硬件组成此电路主要由预中放、声外表滤波器、图像中放和视频跟随输出等电路组成，如图 1-4 所示。3精品文档---下载后可任意编辑图 1-4 中放电路模块.2 接口定义图 1-5 中放电路模块接口其中：1 脚：电视信号输出2 脚：+12V 的模块电压3 脚：视频信号输出4 脚：来自高频头及自动...
