炼焦化学产品

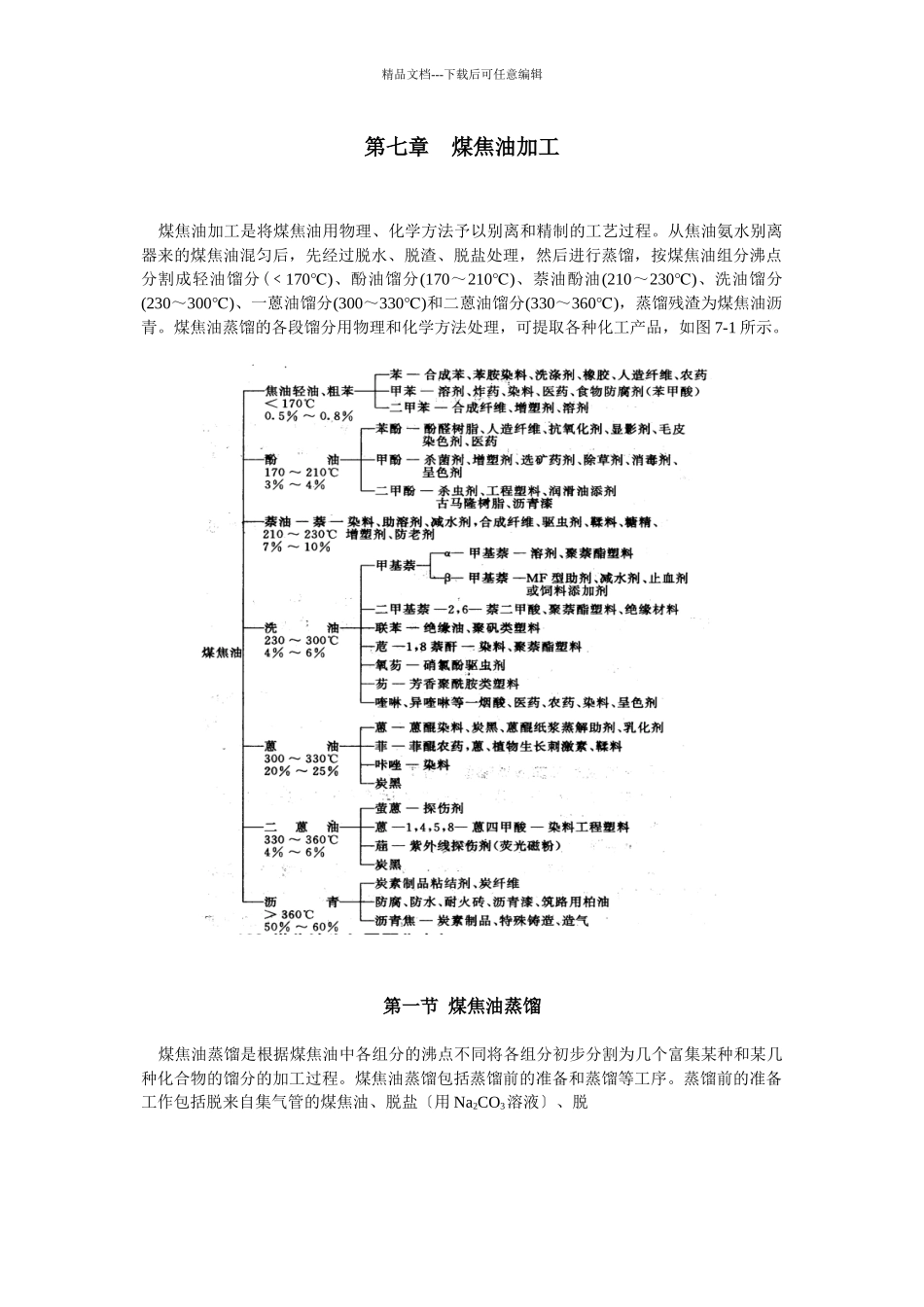

精品文档---下载后可任意编辑第七章 煤焦油加工 煤焦油加工是将煤焦油用物理、化学方法予以别离和精制的工艺过程。从焦油氨水别离器来的煤焦油混匀后，先经过脱水、脱渣、脱盐处理，然后进行蒸馏，按煤焦油组分沸点分割成轻油馏分(﹤170)℃ 、酚油馏分(170～210)℃ 、萘油酚油(210～230)℃ 、洗油馏分(230～300)℃ 、一蒽油馏分(300～330)℃ 和二蒽油馏分(330～360)℃ ，蒸馏残渣为煤焦油沥青。煤焦油蒸馏的各段馏分用物理和化学方法处理，可提取各种化工产品，如图 7-1 所示。第一节 煤焦油蒸馏 煤焦油蒸馏是根据煤焦油中各组分的沸点不同将各组分初步分割为几个富集某种和某几种化合物的馏分的加工过程。煤焦油蒸馏包括蒸馏前的准备和蒸馏等工序。蒸馏前的准备工作包括脱来自集气管的煤焦油、脱盐〔用 Na2CO3溶液〕、脱精品文档---下载后可任意编辑图 7- 2 煤焦油蒸馏工艺流程示意图渣、质量均匀化、脱水和脱盐等步骤。煤焦油蒸馏的工艺流程如图 7-2 所示。 煤焦油蒸馏工艺按操作方式可分为间歇蒸馏和连续蒸馏两种。连续蒸馏按操作压力有常压连续蒸馏、常压﹣减压连续蒸馏和减压连续蒸馏三种工艺流程。常压连续蒸馏工艺流程有一塔式连续蒸馏流程和二塔式连续蒸馏流程。 一、煤焦油脱渣 粗煤气中带有较多的煤粉、焦粉和炭黑等固体颗粒，它们在煤气冷却过程中进入煤焦油，使煤焦油中固体沉淀物含量急剧增加。这不但导致煤焦油和沥青质量恶化，还会在煤焦油蒸馏过程中堵塞设备和管道，因此，焦油渣必须预先予以脱除。 脱渣分三段进行： (1)一段脱渣。焦炉煤气与集气管中冷凝下来的冷凝液〔含煤焦油、氨水和焦油渣〕在气液别离器中别离，冷凝液流入机械化焦油氨水别离器，同焦炉煤气初冷器冷凝下来的煤焦油和氨水集合，经重力沉降别离，上层为氨水，中层为煤焦油，下层为焦油渣。氨水溢流入中间槽，送回焦炉集气管喷洒。煤焦油经液面调节器流入焦油中间槽，焦油渣由刮板输送机连续刮至漏斗排出。这一方法可使焦油含渣量降至 4﹪～6﹪。 (2)二段脱渣。一段脱渣后的焦油，送入另一机械化焦油氨水别离器，经两段脱渣后煤焦油含渣量为﹪～﹪。 (3)三段脱渣。二段脱渣别离出的煤焦油送入超级离心机。经三段脱渣后的煤焦油含渣(100㎜以上)量为﹪，脱渣效率为 97﹪。 二、煤焦油质量均匀化 由本厂回收车间生产的粗焦油及外厂来油均送入焦油油库贮存，并于油库进行质量均匀化、初步脱水及脱渣。焦油油库通常至少设三个贮槽，即...
